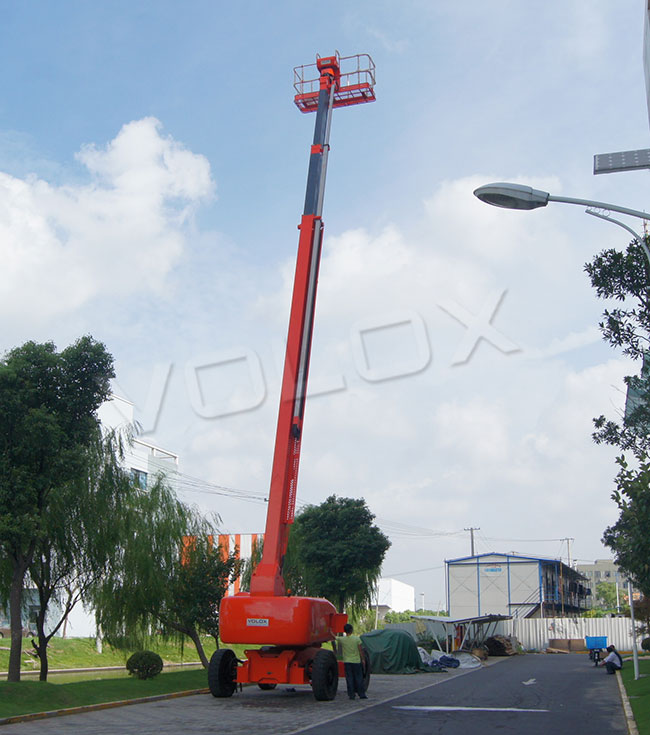

直臂式高空作业平台

厂商 ：上海维勒科工业设备有限公司

上海 上海
  • 主营产品：
  • 高空作业平台
  • 起重设备
  • 电动叉车
联系电话 ：
商品详细描述
 产品描述及展示


1.四轮驱动,四轮转向功能使其具备强大灵活的机动性能

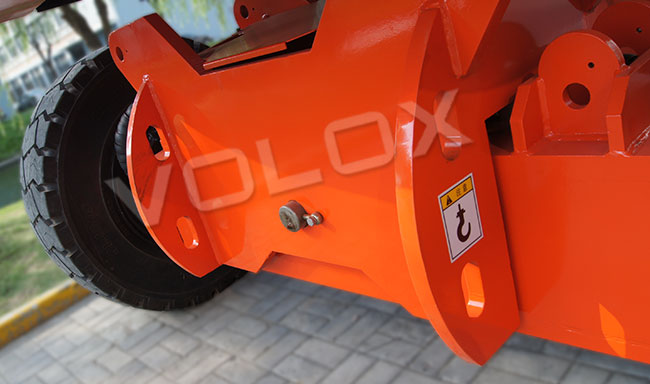

2.全自动伸展轮轴

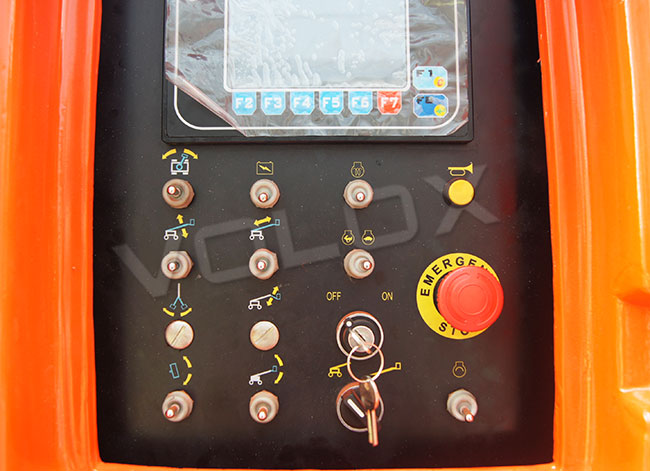

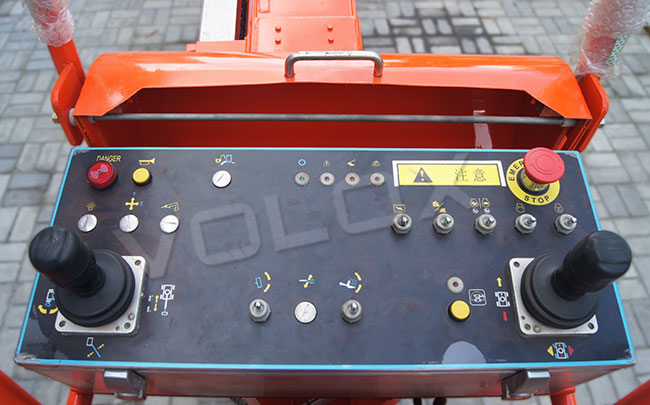

3.铝合金操作盒及控制面板更加坚固,也提高了防水性能

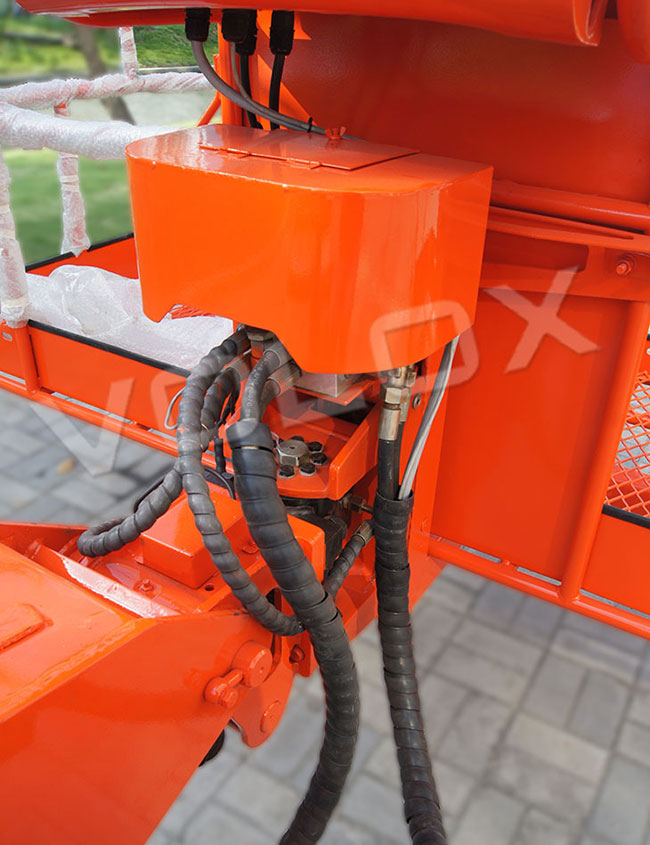

4.全封闭的线索设计，避免意外发生，导致昂贵线索替换
5.业内最小的转弯半径
6.转台360°连续回转

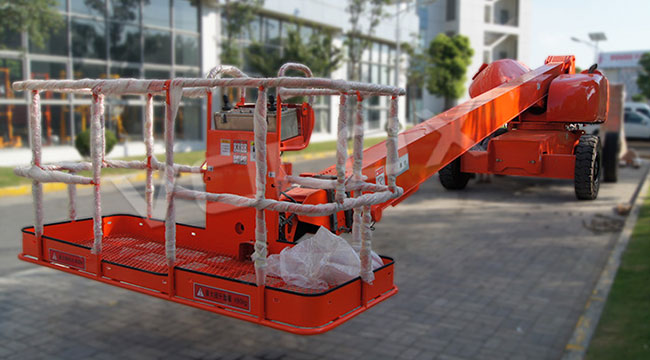

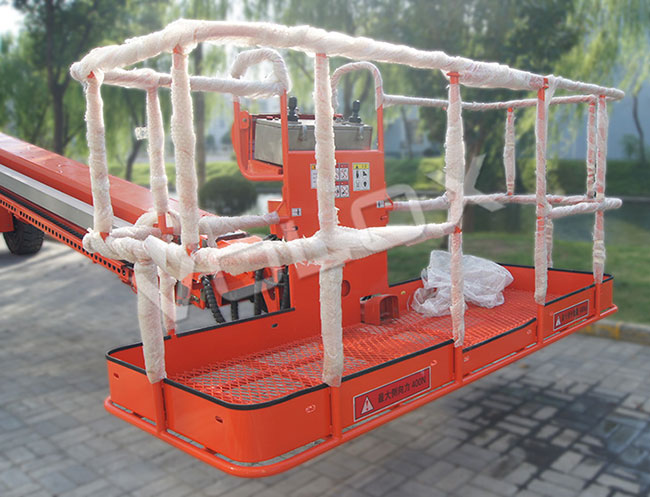

7.平台160°摆动
8.小臂130°(+70°/-60°)变幅

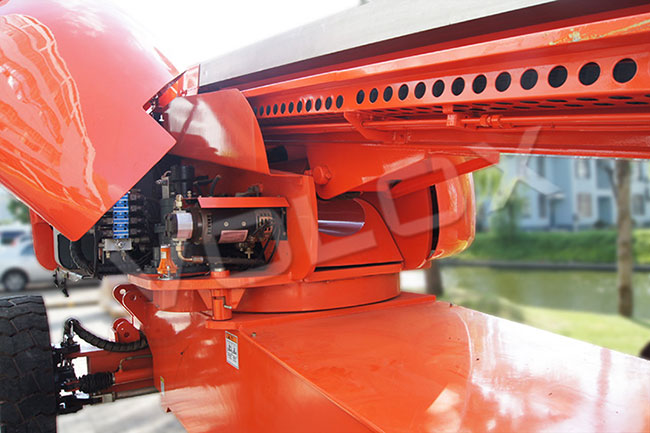

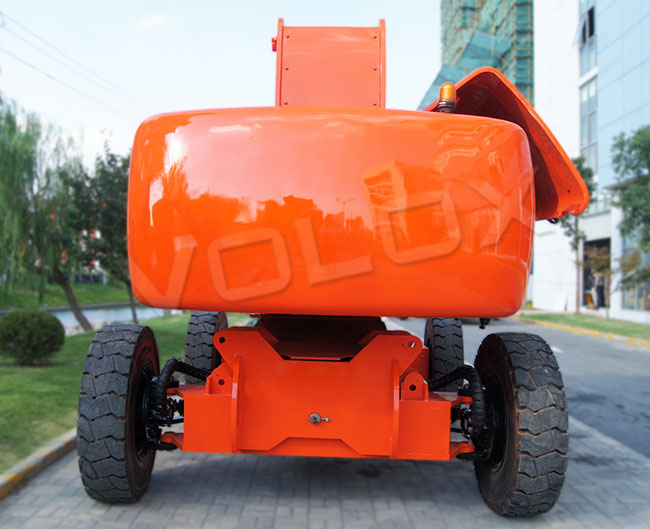

9.可旋转式发动机安装设计方便维护


产品详细参数
货号 10V03433 10V03434 10V03435 10V03436 10V03437 10V03438 10V03439 10V03440
安全工作载荷 230kg 340kg 230kg 340kg 230kg 340kg 230kg

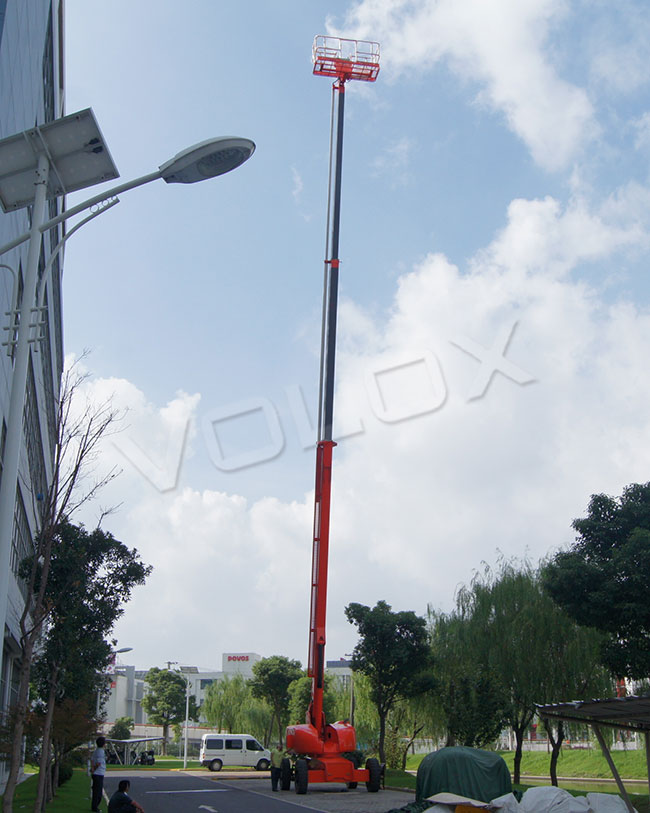

最大工作高度 26.00m 28.00m 32.00m 34.00m 36.00m 38.00m 40.00m 42.00m
最大平台高度 24.00m 26.00m 30.00m 32.00m 34.00m 36.00m 38.00m 40.00m
最大水平伸距 21.00m 22.50m 21.10m 22.50m 22.10m 24.20m 22.10m 24.20m
转台尾摆(收拢状态) 1.68m 1.68m 1.86m 1.86m
转台尾摆(轮轴伸展)-选配 1.24m 1.24m 1.24m 1.24m
水平以下垂直距离 1.98m 3.00m 1.98m 3.00m 1.98m 3.27m 1.98m 3.00m
整机长度(A) 11.20m 12.50m 12.00m 13.50m 13.00m 14.25m 13.00m 14.25m
整机长度(装箱运输)(A1) 11.50m 12.00m 12.50m 12.17m
整机宽度(收拢状态)(D) 2.49m 2.49m 2.49m 2.49m
整机宽度(轮轴伸展)-选配 3.35m 3.35m 3.80m 3.80m
整机高度(C) 3.07m 3.07m 3.07m 3.07m
工作平台尺寸 1.83×0.76m 2.40×0.90m 2.40×0.90m 2.40×0.90m
最小离地间隙 0.32m 0.32m 0.32m 0.32m
轴距 3.66m 3.66m 3.80m 3.80m
最小转弯半径(内轮) 4.01m 4.01m 4.50m 4.50m
最小转弯半径(外轮) 6.75m 6.75m 6.85m 6.85m
最小转弯半径(内轮)-选配 2.59m 2.59m 2.50m 2.50m
最小转弯半径(外轮)-选配 5.74m 5.74m 5.95m 5.95m
转台回转角度 360°continuous 360°continuous 360°continuous 360°continuous
平台摆动角度 160° 160° 160° 160°
小臂变幅角度 130°(+70°/-60°) 130°(+70°/-60°) 130°(+70°/-60°) 130°(+70°/-60°)
发动机(Perkins 804-33T) 62kw/3000rpm 62kw/3000rpm 62kw/3000rpm 62kw/3000rpm
发动机(Kutbta V3800DI-T) 61.6kw/2200rpm 61.6kw/2200rpm 61.6kw/2200rpm 61.6kw/2200rpm
机器行驶速度(收拢状态) 5.5km/h 4.8km/h 4.8km/h 4.8km/h
机器行驶速度(起升,延伸状态) 1.1km/h 1.1km/h 1.1km/h 1.1km/h
最大爬坡能力(4×4)-选配 40% 0.5km/h 0.5km/h
最大爬坡能力(4×2) 30% 40% 40% 40%
工作最大允许角度 5° 5° 5° 5°
液压油箱 180L 208L 208L 208L
柴油箱 120L 151L 151L 151L

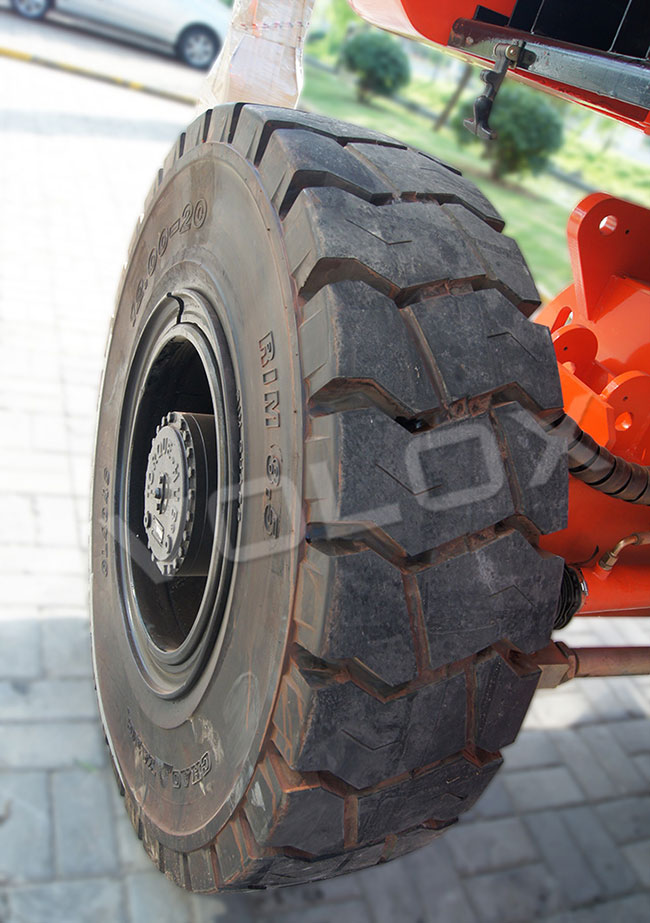

轮胎 385/65 D22.5 385/65 D22.5 445/65 D22.5 445/65 D22.5
整机重量 18000kg 18150kg 18150kg 19000kg 19500kg 19850kg 20400kg 20560kg
