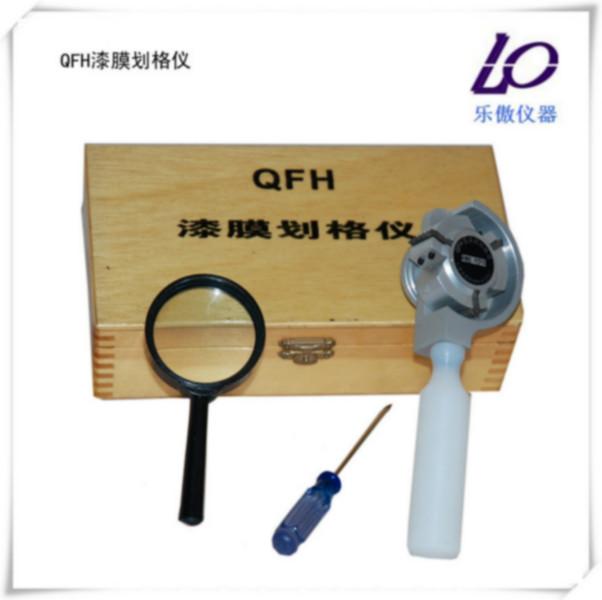

漆膜划格器

供应漆膜划格器，QFH漆膜划格器，漆膜划格器厂家直销

一、 QFH漆膜划格器用途:
漆膜划格器是根据ISO2409-1974标准设计制造的。主要适用于有机涂料附着力的测定。不仅适用于实验室，也可用于各种条件下的施工现场。
二、QFH漆膜划格器工作原理和适用范围:
     该仪器以一定规格的工具将涂层做格阵图形切割并穿透，规格完成的图形按六级分类，评定涂层从底材分离的抗性。
本划格器有三种规格间距的多刃切割刀（1mm、2mm、3mm）按不同实验条件可供选择。1mm间距的多刃切割刀适用于涂膜厚度<60um的试片，2mm间距的多刃切割刀适用于涂膜厚度<60~120um的试片，3mm间距的多刃切割刀是为特殊用途而设计的。
三、QFH漆膜划格器技术指导：
1、多刃切割刀间距分别为：
                     1±0.01mm
                     2±0.01mm
                     3±0.01mm
2、多刃切割刀齿顶直线分别为：
不小于0.003mm(1±0.01mm)
不小于0.006mm（2±0.01mm,
3±0.01mm）
3、多刃割刀工作齿宽度
不小于0.05mm

四、QFH漆膜划格器试验用具
1、软毛刷（自备）
2、3倍放大镜（随仪器提供）；
3、粘胶带（特殊情况和要求时使用，自备）。
五、 QFH漆膜划格器使用方法：
      1、试片必须按ISOR1514及ISO2808的规定制备：
      2、将试片放置在有足够硬度的平板上：
      3、根据需要实验的涂膜厚度，选用规格合适的多刃切割刀，将图中件2
松开一圈，搬动刀体3或螺纹轴1，即可改换多刃切割刀，然后锁紧件2即能使用：
       4、手持划格器手柄，使多刃切割刀垂直于试片平面：
       5、以均匀的压力，平稳地不颤动的手法和20~~50mm/s的切割速度割划；
       6、将试片旋转90度角，在所割划的切口上重复以上操作，以使形成格阵图形；
       7、用软毛刷沿格阵图形的，两对角线轻轻地向后5次向前5次的刷试片；
       8、试验至少在试片的三个不同位置上完成，如果三个位置的实验结果不同，应在多于三个位置上重复试验，同时记录全部结果。
六、QFH漆膜划格器注意事项
       1、所有切口应穿透涂层，但切入底材不得太深；
       2、如因涂层过厚和过硬而不能穿透到底材，则该试验无效，应在试验报告中说明；
  3、在特殊情况下或有特殊要求时必须配合胶带测定。胶带一般是25 mm宽的半透明胶带，背材为聚脂薄膜或醋酸纤维。将胶带贴在整个划格器上，然后以最小角度撕下，结果可用漆膜表面与脱落面积的比例来求得：
4  实验应在温度23±2°C和相对湿度50±5%中进行。
七、QFH漆膜划格器结果的评定
分级 说明

0 切割的边缘完全是平滑的；没有一个方格脱落。
1 在切口交叉处涂层有少许薄片分离，划格区受影响明显不大于5%。
2 涂层沿切割边缘或切口交叉处脱落明显大于5%，但受影响明显不大于15%。
3 涂层沿着切割边缘，部分和全部以大碎片脱落或它在格子的不同部位上部分和全部剥落，明显大于15%，但划格区受影响明显不大于35%。
4 涂层沿着切割边缘大碎片剥落或者一些方格部分和全部出现脱落，明显大于35%，但划格区受影响明显不大于65%。
5 甚至按4类也识不出其剥落程度。
注：目视检查可用放大镜。
八、QFH漆膜划格器维护与保管：
试验结束后，应将仪器擦拭干净，放入仪器盒，置于干燥处。
九、QFH漆膜划格器随机附件：
            3倍放大镜一件；
            仪表螺丝刀一件。
上海乐傲试验仪器有限公司专业生产销售各类水泥实验仪器、混凝土实验仪器，公路土工实验仪器，干粉砂浆保温砂浆全套实验仪器，沥青防水材料实验仪器，无损检测实验仪器，油漆涂料实验仪器以及各类压力、拉力、万能试验机等。想了解更多产品信息，如有需要请来电咨询！乐傲仪器会一一解答您。我公司产品凭借过硬的质量、完善的售后服务在消费者当中享有较高的地位和良好的口碑，用户遍布国内：北京、上海、天津、重庆、黑龙江、吉林、辽宁、江苏、山东、安徽、河北、河南、湖北、湖南、江西、陕西、山西、四川、青海、海南、广东、贵州、浙江、福建、台湾、甘肃、云南，  内蒙古、宁夏、新疆、广西 近三十个省市、自治区，并远销欧美等，与用户建立了长期稳定的合作关系。公司实力雄厚，重信用、守合同。我公司作为编制组成员参与中国建筑科学研究院行业标准编制我公司技术力量雄厚， 检测手段齐全，多年来，在科研机构的大力协助下，产品不断更新，可为您提供符合国家及行业标准的优质试验设备。请放心购买。
