USB转串行RS-232

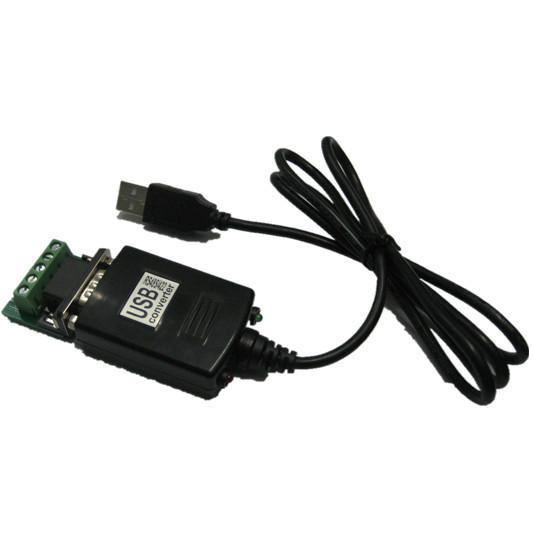

产品概述

      AR101P系列产品让您的笔记本电脑或工作站可以通过USB(通用串行总线)与1个串行RS-232或RS-232/422/485 外设进行通信。AR101P通过PC的USB端口为您的系统增加1个Windows下的COM口，并与任何型号的RS-232/422/485设备兼容。这类即插即用的USB解决方 案非常适用于移动，仪器和P O S应用。简单，方便的串口扩展USB即插即用功能无需考虑IRQ，DMA或I/O地址资源，可以方便地实现串口的扩展。客户不再需要打开机箱或关闭主机就可以直接安装，节约了安装的时间和花费。高效能的128字节FIFO和集成的H/W，S/W流程。内建15 KV ESD保护 ，2 KV 光电隔离保护，128字节的FIFO和集成的硬/软件流控及数据突发访问模式。AR101P系列产品毫无疑问成为世界上性能最 佳的USB串口转换器。串口界面为DB9针。而且操作、维护和管理都非常简单。

　产品特点规格

内建15 KV ESD保护

2 KV 光电隔离保护(仅AR101PI)

COM口记忆功能，方便维护主机COM口列表

自动使能控制RS485双向数据

符合TIA/EIA的RS422/485标准

支持远程唤醒和电源管理

RS485/422最多挂接32个设备

总线电源供电工作

支持USB 1.1，2.0（全速）

连接器：USB A型

连接器： DB9针式

全双工发 射 器和接收器（TXD和RXD）

信号：

RS-232：TxD，RxD，RTS，CTS，GND

RS-422：TxD+(A)，TxD-(B)，RxD+(A)，RxD-(B)，GND

4线RS-485：TxD+(A)，TxD-(B)，RxD+(A)，RxD-(B)，GND

2线RS-485：Data+(A)，Data-(B)，GND

FIFO：512字节的双向数据缓冲器，256字节的输出缓冲和256字节的传入缓冲区

RS232波特率：50 bps ~ 921.6 Kbps

RS485/422波特率：50 bps ~ 6000 Kbps

数据位：5，6，7，8

停止位：1，1.5，2

校验位：None，Even，Odd，Space，Mark

流控：RTS/CTS，XON/XOFF

支持以下操作系统：

       - Windows 2000 SP4

       - Windows XP SP2 and above (32 & 64 bit)

       - Windows Server 2003 (32 & 64 bit)

       - Windows Vista (32 & 64 bit)

       - Windows 7 (32 & 64 bit)

- Windows Server 2008 / 2008 R2 (32 & 64 bit)

- Mac OS，Linux操作系统，和WinCE

工作温度：-40 ~ 85 °C

工作湿度：5 ~ 95% RH

存储温度：-60 ~ 85 °C

围观尺寸













60x40x18mm线长1米

硬件接口描述

AR101P系列转换器具有一个串口（RS232或RS485/422），一个是USB2.0接口。

DB9接口

PIN	RS232	RS422/4线RS-485	RS485/2线RS-485
1
2	RXD	TXD-	Data-(B)
3	TXD	TXD+	Data+(A)
4
5	GND	GND	GND
6
7	RTS	RXD+
8	CTS	RXD-
9
