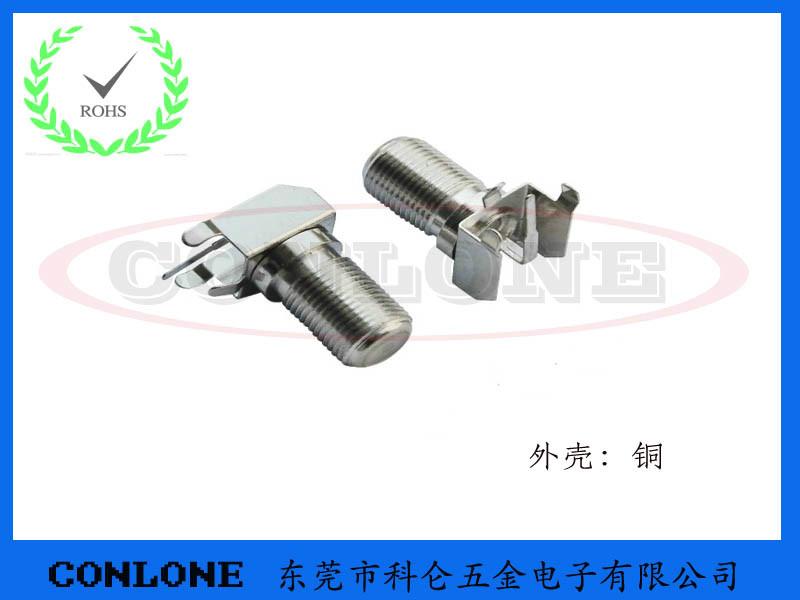

锌合金F母头支架视频接头

锌合金F母头支架视频接头，F母头视频连接器，F母头带支架视频连接器，F母头带支架视频接头，锌合金F母头，锌合金F母头支架视频连接器，这款产品来自科仑制造。

东莞市科仑电子有限公司成立于2008年，是一家集模具设计制造、五金冲压、五金压铸、产品组装、线材成型于一体的安防连接器专业厂家。 主要生产：射频同轴连接器、音视频连接器，共有十几个种类、上千种产品；公司生产系列有：BNC、F、SMA、SMB、MCX、MMCX、TNC、N、UHF、FME、1.6/5.6、CC4等同轴射频视频连接器。产品广泛应用于： 视频光端机，DVR,NVR,HD-SDI,高清数字矩阵，高清电视机顶盒，无线AP等安防监控领域，包含现在的智慧城市，物联网，平安中国等项目。

科仑公司具有（国际化视野）国际标准ISO9001之完善的质量保证体系和资深的技术工程及品质管理人员,设备先进，技术力量雄厚,生产能力强,可按照客户的需求,为客户提供设计与生产价廉实用的连接方案与产品。

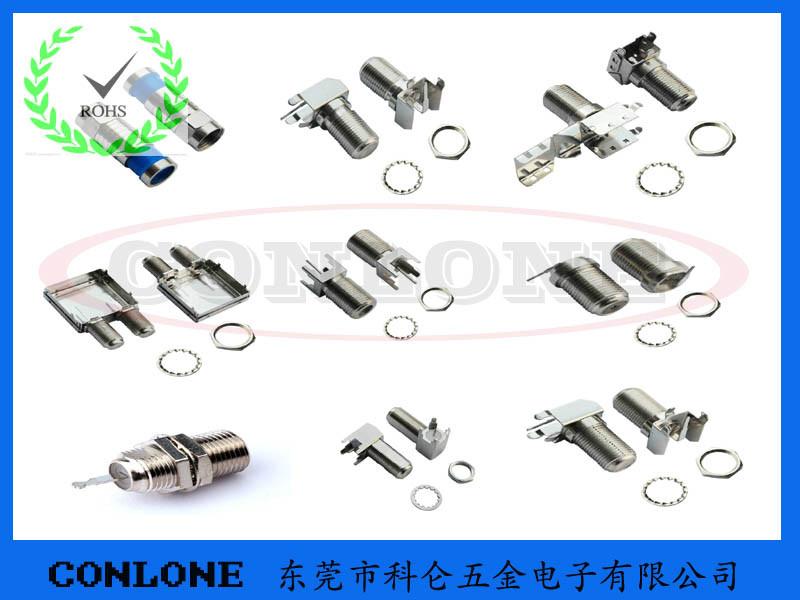

F系列射频同轴连接器
SERIES RF COAXIAL CONNECTORS

F型连接器典型用于75Ω电缆分配系统，特别是CATV，广播电视网络，它既可用于有阻抗匹配要求的场合，也可用于非匹配场合。其特点是螺纹连接、插合方便、价格适宜。
F type joining devices use for 75 Ω cable assign system, especially CATV, broadcast television network, It can already be used for having impedance to mate the occasion required, can be used in not mating the occasion too. It is joined, inserts helping jointly that its characteristic is whorl , the price is suitable.

接触电阻  Contact resistance
内导体之间 Center Contact           ≤ 10 mΩ
外导体之间 Outer Contact            ≤ 5 mΩ
绝缘电阻  Insulation resistance     ≥ 1000 MΩ
电压驻波比 VSWR  直式  Straight     ≤ 1.20
                 弯式  Right angle  ≤ 1.30
耐用性    Durability(mating)        ≥500次（cycles）


材料与涂覆 MATERIAL & PLATING
壳体      shell           黄铜  brass                  镀亮镍   nickel plated
插针      contact pin     黄铜  brass                  镀金或银 gold or silver plated
弹性接触件elastic contact 锡青铜beryllium or tin brass 镀金或银 gold or silver plated
绝缘体    insulator       聚四氟乙烯或聚乙烯PTFE or PE
压接套    crimp ferrule   铜合金      copper alloy     镀亮镍   nickel or gold plated
o型密封件o-ring sealing   硅橡胶 6146 silastic


适用技术标准 APPLICABLE STANDARD
IEC 60169-24

通过结构设计与工艺的改善,使产品达到以下要求:

1.低介电常数、电压驻波比、插损、回损

2.高功率容量

3.良好的密封性、弯曲性、防水性能、屏蔽性能

4.工作可靠，连接可靠　　

5.表面镀层防腐性能好

6.结构简单、易安装维护
