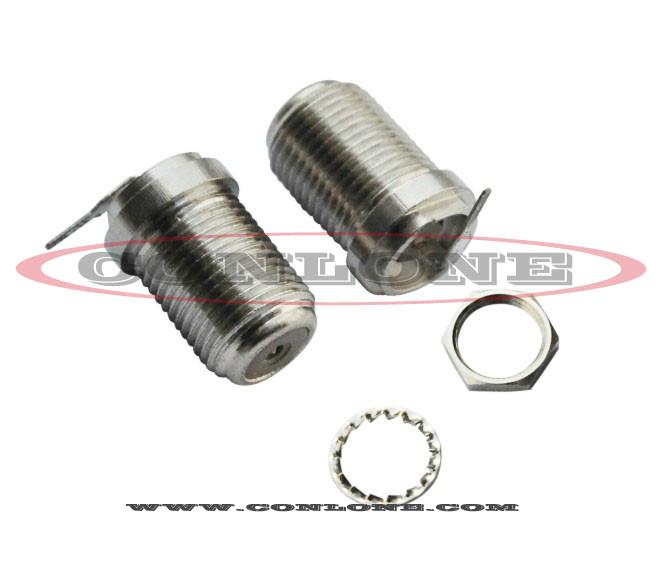

全铜F母头视频接头

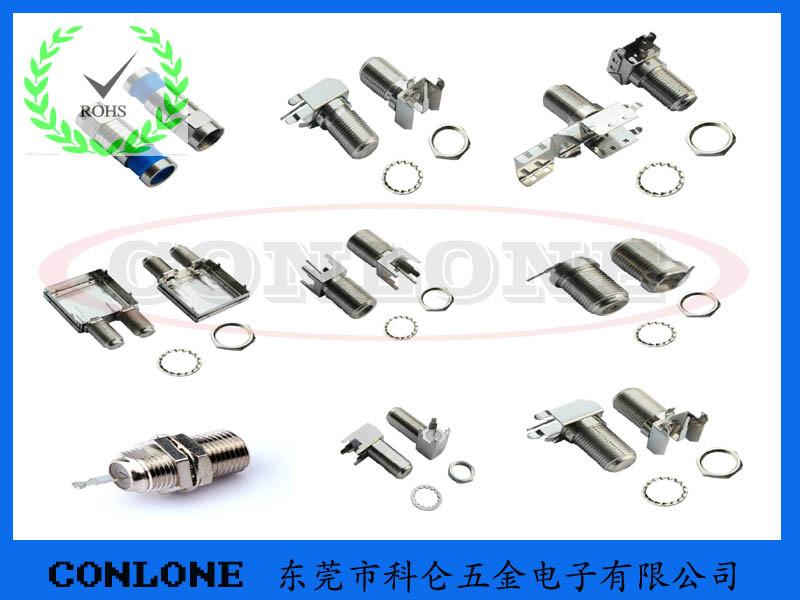

全铜F母头，全铜F母头视频接头，F头，F母头，全铜F头，F型视频连接器，F母头视频连接器，全铜F母头视频连接器，高品质F母头，高品质F母头视频连接器，这款产品来自科仑电子。东莞市科仑电子有限公司成立于2008年，是一家集模具设计制造、五金冲压、五金压铸、产品组装、线材成型于一体的安防连接器专业厂家。 主要生产：射频同轴连接器、音视频连接器，共有十几个种类、上千种产品；公司生产系列有：BNC、F、SMA、SMB、MCX、MMCX、TNC、N、UHF、FME、1.6/5.6、CC4等同轴射频视频连接器。产品广泛应用于： 视频光端机，DVR,NVR,HD-SDI,高清数字矩阵，高清电视机顶盒，无线AP等安防监控领域，包含现在的智慧城市，物联网，平安中国等项目。

科仑公司具有（国际化视野）国际标准ISO9001之完善的质量保证体系和资深的技术工程及品质管理人员,设备先进，技术力量雄厚,生产能力强,可按照客户的需求,为客户提供设计与生产价廉实用的连接方案与产品。

F型连接器可与国际上同类产品互换使用。FL10产品为M10X0.75螺纹，结构、性能与F型相同。
F type joining devices can exchange and use with the similar products in the world. FL10 products are M10X0.75 whorl, the structure, performance are the same as F type.


界面尺寸 INTERFACE MATING DIMENSIONS


主要技术特性   TECHNICAL CHARACTERISTICS
温度范围  Temp.range                -40～+60°C
振    动  Vibration                 100m/s2 (10～500Hz)
特性阻抗  Impedance                 75Ω
频率范围  Frequency Range           DC～1GHz
工作电压  Working Voltage           170V max (有效值)
耐    压  Withstand Voltage         500V rms (海平面有效值)
接触电阻  Contact resistance
内导体之间 Center Contact           ≤ 10 mΩ
外导体之间 Outer Contact            ≤ 5 mΩ
绝缘电阻  Insulation resistance     ≥ 1000 MΩ
电压驻波比 VSWR  直式  Straight     ≤ 1.20
                 弯式  Right angle  ≤ 1.30
耐用性    Durability(mating)        ≥500次（cycles）


材料与涂覆 MATERIAL & PLATING
壳体      shell           黄铜  brass                  镀亮镍   nickel plated
插针      contact pin     黄铜  brass                  镀金或银 gold or silver plated
弹性接触件elastic contact 锡青铜beryllium or tin brass 镀金或银 gold or silver plated
绝缘体    insulator       聚四氟乙烯或聚乙烯PTFE or PE
压接套    crimp ferrule   铜合金      copper alloy     镀亮镍   nickel or gold plated
o型密封件o-ring sealing   硅橡胶 6146 silastic


适用技术标准 APPLICABLE STANDARD
IEC 60169-24

科仑电子是一家专业的视频连接器生产厂商，质量可靠，价格合理。是您不可多得的合作伙伴。欢迎大家咨询选购。我司可以提供图纸，样品和报价支持。

科仑电子，将会是您最佳的选择~
