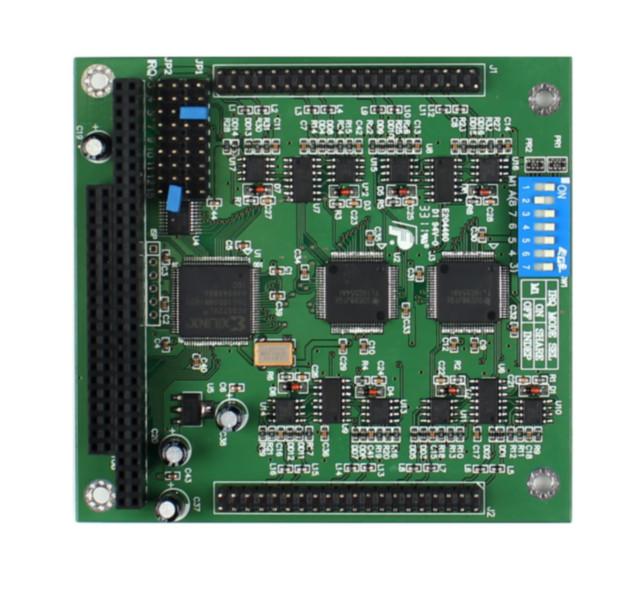

数据采集卡IDAQ-5730

数据采集卡IDAQ-5730

能够提供隔离数字量输入通道和隔离数字量输出通道，隔离保护电压可到2,500VDC.它们是要求采取高电压隔离工业应用的理想选择。此外，所有输出通道都提供高电压保护。

应用
* 工业开、关控制
* 触点闭合监控
* 开关状态检测
* BCD接口
* 数字量输入控制
* 工业和实验室自动化
光隔离输入通道
* 通道数：16
* 中断输入：IDI0,IDI1,DI0,DI1
* 电压：5 ～ 24VDC
* 输入电阻：1.2KΩ @ 0.5W
* 隔离电压:2,500
* 吞吐量: 10KHz
光隔离输出通道
* 通道数: 16
* 输出设备: ULN2003
* 集电极开路: 5 ～ 24VDC(需外接电源)
* 灌电流: 最大200mA
* 吞吐量: 10KHz
TTL数字量I/O
* 32路TTL兼容输入和输出
* 输入电压: 低：0-0.8V              高：最小2.0V
* 输入负载: 低：+0.5V@-0.4mA        高：+2.7V@+0.05mA
* 输出电压: 低：0.4V（最大值）      高：2.4V（最小值）
* 驱动能力: 低: +0.5V@8mA          高: +2.7V@0.4mA(最小值)
 可编程计数器
* 设备: 8254
* A/D定时触发器: 32位时钟(二个16位计数器级连),
* 带一个2MHz的时基
* 计数器: 一个16位计数器,带一个2MHz的时基
* 定时触发器输出: 0.00046Hz-0.5MHz
一般特性
* I/O基址: 8个连续的地址空间
* 接口:一个37芯D型接头
* I/O基址: 8个连续的地址位置
* 接口：一个37芯D型接头
* 功耗：+5V @ 360mA ( 典型值)        +5V @ 450mA (最大)                                 * 工作温度：0~+60℃
* 储存温度：-20~+80℃
* 工作湿度：5 ～ 95% 无凝结
* 尺寸：紧凑型, 163mm×123mm rod


 订货信息
      IDAQ-5730   32路隔离数字量I/O卡
      PDAQ-100    IDC20转DB37电缆，用于连接32路TTL数字量输出信号
