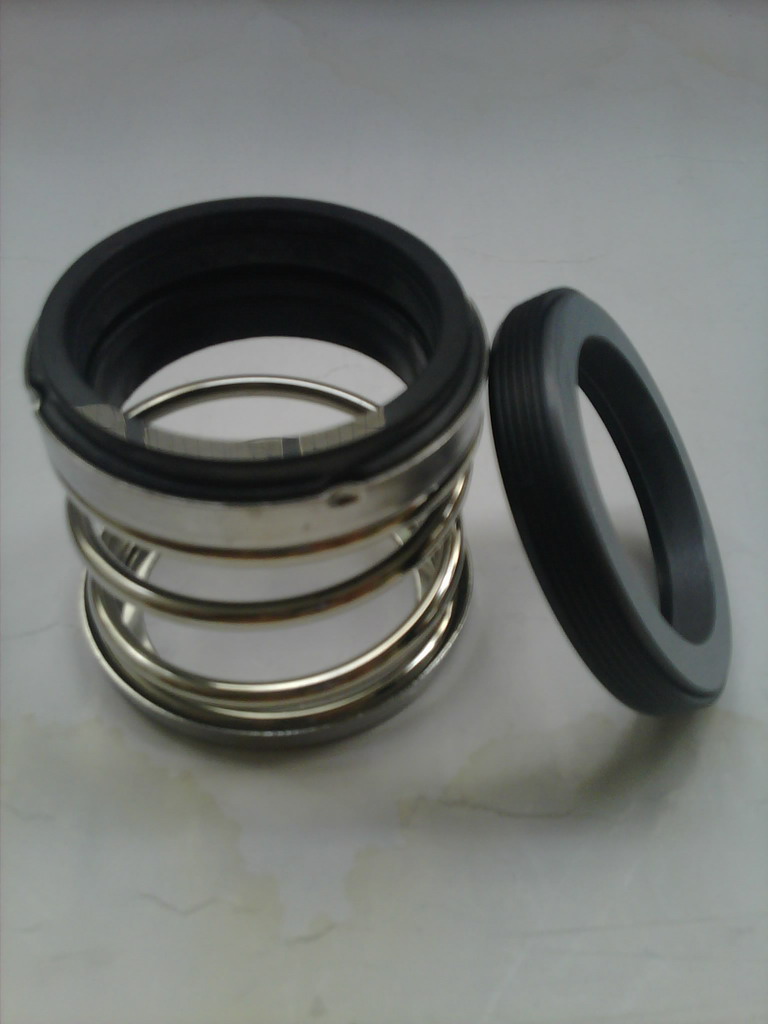

BIA-30水泵机械密封件

BIA型橡胶波纹管机械密封是属于内装、内流型结构，它的传动形式是橡胶波纹管与轴通过紧固座的紧固力带动动环同轴转动。BIA型机械密封符合"DIN24960"标准。结构简单、紧凑，可同"IS"泵配套。


主要部件：动环和静环。
辅助密封件：密封圈（有O形、X形、U型、楔形、矩形柔性石墨、PTFE包覆橡胶O圈等）。
弹力补偿机构：弹簧、推环。
传动件：弹簧座及键或各种螺钉

主要技术参数：
被密封介质：油、水、弱腐蚀性液体；
密封腔压力：≤9.8×105Mpa;
密封腔温度：-20℃～100℃（丁腈橡胶） 20℃～150℃（氟橡胶）；
 转速≤3000转/分


BIA型机械密封内径尺寸如下（单位：mm）
型 号 内径
BIA-14 14
BIA-16 16
BIA-18 18
BIA-20 20
BIA-25 25
BIA-28 28
BIA-30 30
BIA-32 32
BIA-33 33
BIA-35 35
BIA-38 38
BIA-40 40
BIA-43 43
BIA-45 45
BIA-48 48
BIA-50 50
BIA-53 53
BIA-55 55
BIA-58 58
BIA-60 60
BIA-65  65
BIA-70  70
BIA-75  75
BIA-80  80
BIA-85  85
BIA-90  90
