合成材料垂直渗透仪

供应合成材料垂直渗透仪，TSY-9合成材料垂直渗透仪厂家

一、TSY-9合成材料垂直渗透仪概述
本仪器用于测定各种类型土工布的透水性能，其性能符合GJTG E50-2006《土工合成材料试验规程》标准中对仪器的要求。

二、TSY-9合成材料垂直渗透仪原理
在规定条件下，测定垂直通过单层土工布的水流量。

三、TSY-9合成材料垂直渗透仪主要技术参数
1、最大水头压差：250mm
2、夹持器内径：Φ50±0.5mm
3、试样最大厚度：20mm
4、时间计数器：0~99.99s
5、温度计范围：0~50℃（精度0.1℃）
6、量筒：1000ml（精度10ml）
7、电源：Ac220V±10％     50Hz

四、TSY-9合成材料垂直渗透仪仪器结构

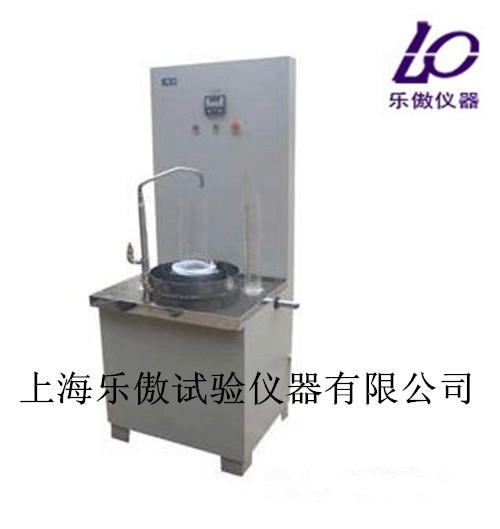

仪器由机箱、容器、夹持器、控制管路、控制电路等部分组成。（见外形图）
1、机箱17前方装有控制板，面板上装有【试验开关】按键6、出水时间计数器4、电源开关1，时间计数器可以进行时间设定。机座内装有电磁阀、管路等元器件。
2、夹持器10安放在内容器19内。内、外容器连成一体，各有出水口与管路相通，上夹持器与有机玻璃水位量筒18连成一体，下夹持器为一开圆孔压板，通过压紧螺母压紧下夹板，将试样夹紧在夹持器中间。夹持器安放在内容器19内，水位量筒18有刻度一面朝面板方向，以方便观察。
3、控制管路
进水口3外接稳压水源，进水量调节开关2控制水流导通及流量大小，时间计数器控制电磁阀的动作转换以确定溢出水溢水排出口13或出水试验口15流出。
按下【试验开关】键6后，时间计数器9开始计时，当时间计数器未达到设定值时，溢出水排出口13排出，此时用容器将测试口流出水量全部收集，再用量筒测出收集水量；当时间计数器达到设定值时，电磁铁动作，此时溢出水由溢水排水口17排出。
当试验完毕后，打开放水阀16开关，将仪器内的水排干。

五、工作条件
1、仪器应放置在平整、稳固的地面上，高度以方便操作为宜。
2、供水压力稳定，水压波动不宜过大。
3、环境温度：10~25℃
4、电源：Ac220V±10％       50Hz接地可靠。
