WBZ2-40卧式齿轮油泵装置

本产品适用于稀油润滑系统或液压传动系统中，作为输送润滑油或作为液压系统动力源的油泵装置，也可用于排送无腐蚀性的润滑液体介质。适用介质的粘度等级为N22～N460(相当于ISO VG22～VG460)的工业润滑油或液压油。

二、技术参数

型 号 公称压力MPa     重量kg 型 号 公称流量 吸入高度 型 号 功率 转速 WBZ2-16 0.63 CB3-B16 16 500 Y90S-4-B3 1.1 1400 55 WBZ2-25 CB3-B25 25 56 WBZ2-40 CB3-B40 40 Y100L1-4-B3 2.2 1420 80 WBZ2-63 CB3-B63 63 100 WBZ2-100 CB3-B100 100 Y112M-4-B3 4 1440 118 WBZ2-125 CB3-B125 125 146

三、外形尺寸

型号 L≈ L1 L2 L3 A B B1 B2≈ C H H1≈ H2 H3 H4 h d d1 d2 WBZ2-16 448 360 76 27 310 160 220 155 50 130 230 128 43 30 109 G3/4" G3/4" 15 WBZ2-25 456 360 48 WBZ2-40 514 406 92 25 360 215 250 180 55 142 287 152 50 30 116 G1" G3/4" 15 WBZ2-63 546 433 104 387 244 290 190 55 162 315 136 WBZ2-100 660 485 119 27 433 250 300 210 65 172 345 185 60 40 140 G1 1/4 " G1" 15 WBZ2-125 702 500 126 448 280 330 200 383 168

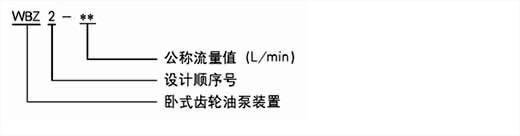

四、型号说明

 卧式齿轮油泵装置

WBZ2-100,WBZ2-125,
