40米钢烟囱制作新建

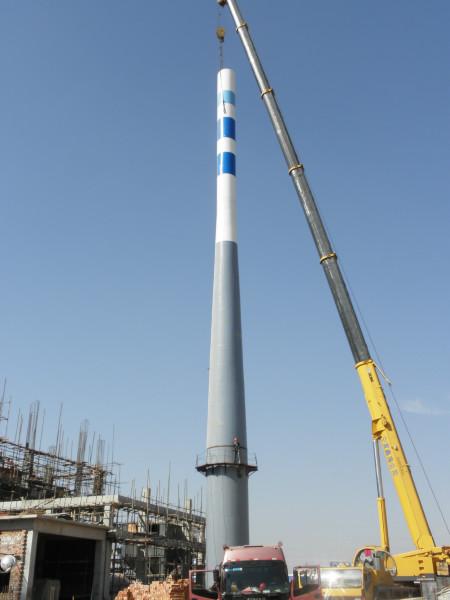

江苏发源高空工程有限公司40米钢烟囱制作及安装施工方案一、 采用筒壁材质为Q2358(N)：第一节钢板厚度为14㎜、第二节钢板厚度为12㎜第三节钢板厚度为10㎜.第四节钢板厚度为10㎜长度每节为 10ｍ、经 卷板机加工制作成直径为 1.5m 的圆筒型、然后对所有 缝口进行内外焊接、焊接时，应焊浆饱满、无孔洞、表 面光滑平整。二、 将焊接完好的圆筒上下口分别加上法兰再进行焊接，法兰的钢材厚度为 16 ㎜，法兰的钢板宽度为 80 ㎜。三、 再将法兰焊接好的圆筒、每节在法兰上相对应的地方钻 上￠21 ㎜的螺丝孔洞，孔距小于等于 20 ㎝，以便安装 时，使用￠20 ㎜×80 ㎜的螺栓相连接。四、 其中钢烟囱底部法兰采用厚度为 20 ㎜的板材，孔径为 26 ㎜，用￠24 ㎜×100 ㎜的螺栓与地面基础相连接。五、 在钢烟囱由下向上 20ｍ至 34ｍ处分别焊接等距相称的 三个固定点，以便连接风缆绳再与地面地锚点之间相连 接固定之用。六、 在地面上用商业混凝土浇灌一个直径为 4ｍ，深度（厚 度）为 1.5ｍ的烟囱基础。七、 烟囱基础钢筋结构为上下两层、分别用￠18 ㎜的螺纹 钢，每层螺纹钢密度为 30 根，上下连接使用￠8 ㎜的 螺纹钢进行绑扎。 （1）八、基础与钢烟囱固定的螺栓分别焊接在基础的钢结构上， 且距离分布合理均匀。九、钢烟囱安装使用大型吊机、烟囱筒体与基础螺丝连接时， 采用双螺母固定，起吊到相应的位置时，拉起风缆绳与 地面地锚相连接，且风缆绳与地面夹角不大于 60°。十、钢烟囱焊接整体吊装安装完毕后，对烟囱的内筒外筒进 行全面油漆防腐，油漆涂刷时，必须对烟囱筒壁表面处 理，焊缝渣杂质全部清理干净，涂刷均匀、保持筒体表 面平整光滑，色泽鲜艳。
