商品详细描述
佛山炬成高速液压冲孔机是我司开发的新一代全自动液压高速防盗网、护栏、门花、货架冲孔机，该机在不锈钢市场得到非常热烈的欢迎和肯定。可加工直径在Ф80、壁厚1.5mm内的铜管、铝管及钢管，亦可加工80×80mm以下、壁厚1.5mm内的不同材质的方管及异型管。该机具有良好的稳定性、重复性好、效率高的特点，而且能在复杂形状的管件上加工半孔或全孔。通过更换模具可加工各种不同规格及形状的孔径，该机冲孔平整无毛刺，定为准确，可生产各种新型防盗网（菱形防盗网、梅花管防盗网、圆管方管防盗网、亦可做门花、护栏、货架等冲孔使用）。整机夹紧、升降等机构采用气压控制，工件定位(X坐标)由伺服驱动，整机控制采用微电脑控制，通过触摸屏界面进行参数设定及操作切换，操作简单方便、并可存储100个以上产品的加工参数。
二、主要技术参数：
三、功能特点：
1、 人性化操作界面，仅需输入产品的孔位坐标参数即可进行产品加工，无需专业人员编程。
2、 控制系统：触摸屏操作界面+FATEK数字控制系统+台湾台达伺服系统。
3、 加工范围广：通过更换模具可加工￠6-45mm的孔（可根据客户需要定制）。
4、 本机能在复杂形状的管件上加工全孔或半孔。
5、 本机最多可连续加工无限个孔，并可储存100个以上产品的加工参数。
6、 产品检索方面，可按序号检索、编号检索、亦可逐行检索。
7、 机床调整方便，换模迅速，可大大节省调机时间。
8、 自动化加工产品一致性好、产品质量更稳定。
二、主要技术参数：
| 设备型号 | CKJ-20 | CKJ-38 | CKJ-80 |
| 最大圆管规格 | Ф25（铜、铝、钢） | Ф45（铜、铝、钢） | Ф100（铜、铝、钢） |
| 最大方管规格 | 25×25 | 45×45 | 100×100 |
| 最大加工壁厚 | 1.0mm | 1.5mm | 2.5mm |
| 冲孔规格 | Ф6~Ф20mm | Ф6~Ф35mm | Ф6~Ф45mm |
| 一次送料最大长度 | 1000mm | 1000mm | 1000mm |
| 连续加工孔数量 | 不限 | 不限 | 不限 |
| 最大工件长度 | 6000mm | 6000mm | 6000mm |
| 加工效率 | 3秒/孔 | 3秒/孔 | 3秒/孔 |
| 最大送料速度 | 1200mm/S | 1200mm/S | 1200mm/S |
| X轴重复定位精度 | ±0.05mm | ±0.05mm | ±0.05mm |
| 电源规格 | 380±10V, 50HZ | 380±10V, 50HZ | 380±10V, 50HZ |
| 最高工作压力 | 0.7MPa | 0.7MPa | 0.7MPa |
| 外形尺寸 | 2450×620×1050mm | 2800×620×1050mm | 3000×620×1050mm |
三、功能特点：
1、 人性化操作界面，仅需输入产品的孔位坐标参数即可进行产品加工，无需专业人员编程。
2、 控制系统：触摸屏操作界面+FATEK数字控制系统+台湾台达伺服系统。
3、 加工范围广：通过更换模具可加工￠6-45mm的孔（可根据客户需要定制）。
4、 本机能在复杂形状的管件上加工全孔或半孔。
5、 本机最多可连续加工无限个孔，并可储存100个以上产品的加工参数。
6、 产品检索方面，可按序号检索、编号检索、亦可逐行检索。
7、 机床调整方便，换模迅速，可大大节省调机时间。
8、 自动化加工产品一致性好、产品质量更稳定。

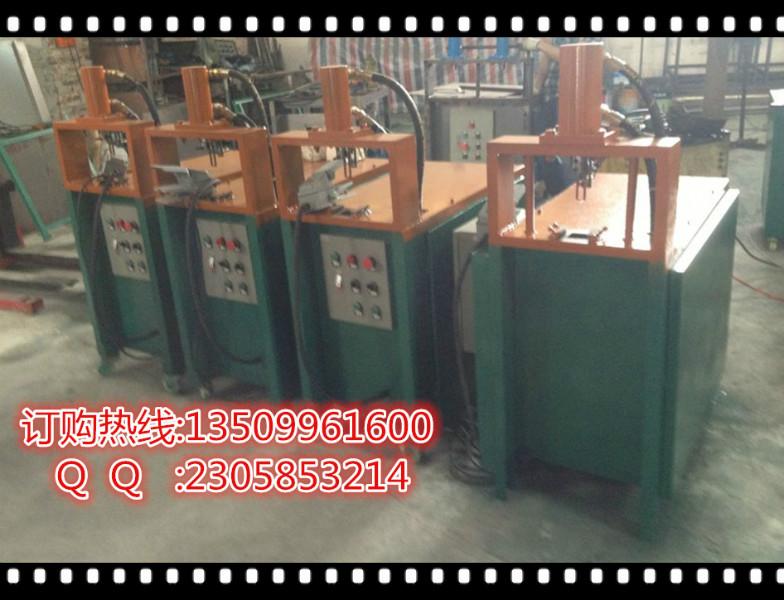

炬成全自动不锈钢管冲孔机【最新版本机型设计展

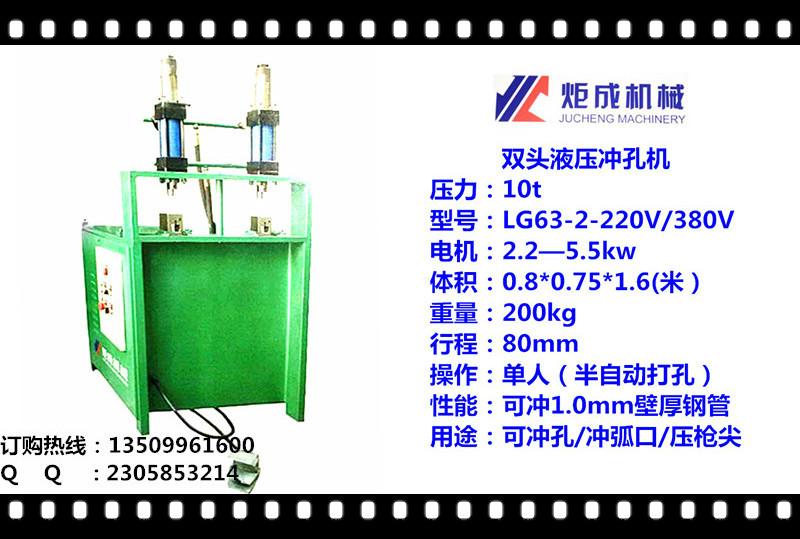

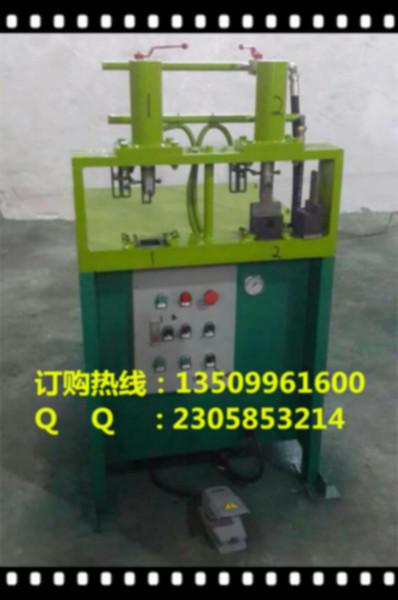

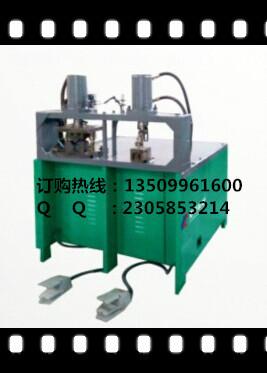

单工位液压冲孔机根据配置的高低不同，可以适用与各种五金加工
冲孔，打孔，钻孔，冲口，切角，磨口等行业适用。
适用行业有：防盗网，防盗窗，护栏栏杆，楼梯扶手，货架围栏，
毛巾卫浴架，晾衣架，养猪设备，汽车保险杆，医疗床架设备，移动公路护栏，地铁安全护栏，铁塔铁架，铁艺护栏，枪尖模具，家具椅子，儿童推车，烤火架，铁路隧道机架，铝合金阳台，铝合金窗户，铝合金制品，服装道具厂等等行业--只要是金属型材的管样，本公司的机械设备均有您派得上用途的地方。
优点与缺点：机器的体积小，重量较轻，价格成本相对较低--比较适合投资少得客户选用；唯一缺点是需要在另一种型材管样冲孔或其他用途时候，则需花上几分钟时间更换模具。
机器内部机构——介绍
