P5LED显示屏P5LED显示屏价格P5LED显示屏厂家
P5LED显示屏，P5led显示屏价格，P5全彩led显示屏，P5LED显示屏品牌厂家首选深圳晟昊，公司花园式厂房20000多平方米，现代化设备，公司技术实力雄厚（注册资金3010万），产品性价比高，售后服务体系完善（超强的售后服务团队，全国各大城市都设有分公司和办事处），国家高新技术企业。
免费保修两年，终身维护，绝对让您动心的价格，详情请电话咨询：项目经理：曹国利：1-3-6-8-9-5-O-2-2-4-1
江西P5LED显示屏，南昌P5LED显示屏价格，九江P5LED显示屏厂家，景德镇P5LED显示屏报价，上饶P5LED显示屏批发，鹰潭P5LED显示屏制造，宜春P5LED显示屏制作，新余P5LED显示屏厂商，萍乡P5LED显示屏，抚州P5LED显示屏公司，吉安P5LED显示屏，赣州P5LED显示屏
P5LED显示屏安装方式
1) 立柱式
立柱式安装又分为：单立柱和双立柱；立柱式是户外LED显示大屏幕常见的一种安装方式，一般考虑的是周围无墙体和任何支撑点，户外立柱对钢结构的要求较高。比如高速公路旁的LED广告大屏幕多采用立柱方式安装。

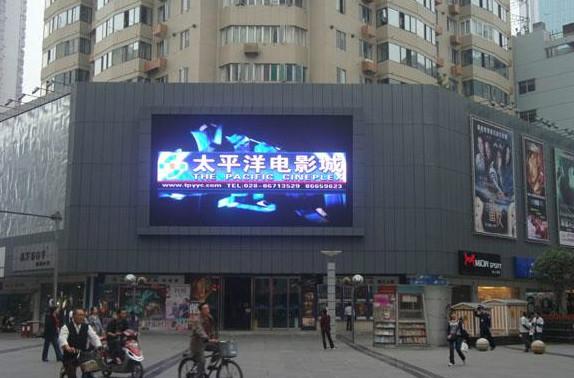

2) 内嵌式安装
内嵌式安装方式主要是针对在大楼外墙上的安装方式，一般来说会在墙体上加装钢结构，然后以钢结构为支撑点嵌入户外广告LED显示屏
3) 壁挂式
这种方式多适应于室内LED显示屏的安装，面积较小（10平米以下），墙体要求是实墙体，空心砖或简易隔挡墙均不合适这种安装方式。
4) 吊装式
一般会在舞台，室外没有墙体依托的情况下采用，主要也是利用设计好的钢结构，将户外的LED显示屏屏体吊挂于结构上。在临时性的使用户外LED显示屏的情况下，吊装方式优势明显。
5) 屋顶式
一般的安装方法是在墙上固定螺杆，在固定框架，将屏装在框架内，连接好电源线，排线，点亮调试，就可以。
P5LED显示屏管芯参数的说明：
|
序号 |
名称 |
管芯型号 |
主波长 |
亮度 |
数量 |
备注 |
|
1 |
红管 |
晶元 |
620nm |
300mcd |
|
|
|
2 |
绿管 |
晶元 |
525nm |
700mcd |
|
|
|
3 |
蓝管 |
晶元 |
467nm |
140mcd |
|
|
|
4 |
封装方式 |
SMD 3528(白灯/黑灯) |
像数分辩率:40000点/平方米 结构说明：每像素点采用1红1纯绿1纯蓝 三合一3528封装贴片灯 |
|||
|
5 |
水平视角2θ? |
120? |
||||
|
6 |
垂直视角2θ? |
120? |
||||
|
7 |
显示颜色 |
1024*1024*1024=1073741824色 |
||||
|
8 |
备注 |
为使配色达到最佳的白平衡效果，选择正波波长的管芯，配色对LED 发光的亮度有严格要求，其中各种颜色亮度的配色比例为: R:G:B/3:6:1，无马赛克现像出现 |
||||
P5LED显示屏单元模组参数
|
序号 |
名 称 |
参 数 |
||||
|
1 |
单元模组规格 |
PH5全彩模组 |
||||
|
2 |
单元板模组尺寸 |
160mm * 160mm |
||||
|
3 |
模 组 分 辨 率 |
32点* 32点 =1024点 |
||||
|
4 |
PCB板材质 |
香港建滔 |
||||
|
5 |
驱动方式 |
1/16扫描 |
||||
|
6 |
模组驱动IC |
12个 |
||||
|
7 |
模组重量 |
0.4 Kg |
||||
|
8 |
IC 规格、品牌 |
SM/MBI |
||||
|
9 |
焊锡材质 |
云 锡 |
||||
|
10 |
模组灌胶材质 |
-- |
||||
|
11 |
模组套件/面罩 |
深圳市晟昊光显电子有限公司 |
||||
|
12 |
是否灯驱合一 |
是 |
||||
|
|
最佳观看距离 |
6米 ～ 30米 |
|
|||
|
|
显示屏亮度 |
≥1000 CD/㎡（黑灯）；≥1500 CD/㎡（白灯）； |
|
|||
|
|
对比度 |
2000：1 |
|
|||
|
|
屏幕水平可视视角 |
≥140° |
|
|||
|
|
屏幕垂直视角 |
≥110° |
|
|||
|
|
存贮温度 |
-40℃ ～ +85℃ |
|
|||
|
|
工作温度 |
-20℃ ～ +40℃ |
|
|||
|
|
相对湿度 |
10%～95%RH |
|
|||
|
|
屏体重量 |
35kg/㎡ |
|
|||
|
|
包装方式 |
纸箱+木框 |
|
|||
|
|
供
电 |
工作电压 |
AC220 60HZ/AC110 50HZ |
|
||
|
|
平均功耗 |
200W/㎡ |
|
|||
|
|
最大功耗 |
650W/㎡ |
|
|||
|
|
整屏平均功耗 |
整屏平均功耗=每平米平均功耗*实际面积 |
|
|||
常见故障及解决方法
|
常见故障 |
故障原因 |
解决方法 |
|
显示屏电源开关闭合后屏幕没有显示 |
1：控制计算机未启动 2：控制计算机到显示屏通讯线未接或连接不牢 3：发送卡未接好 4：视频处理器信号输入端未连接（脱机控制） 5：计算机处于屏保状态 |
*启动控制计算机 *把通讯线按说明连接好 *重新连接发送卡 *连接视频源与视频处理器之间通讯线 *把计算机屏保设置未无，监视器节能设置设为从不 |
|
启动LED演播室后提示找不到系统 |
1：COM口到发送卡之间的通讯线未连接（灵星雨系统） 2：USB到数据发送卡之间的通讯线未连接（德普达系统） 3：计算机本身COM或USB口已坏 |
*COM通讯线 *连接USB通讯线 *更换接口或计算机 |
|
画面显示不全或者显示位置不对 |
1：软件显示设置中显示位置 大小与屏体实际点数不对 2：视频文件大小与屏体大小不一致 |
*在软件设置中重新设置显示参数 *把视频文件窗口设置与屏体尺寸一致 |
|
显示屏画面晃动或重影或有很亮的横线 |
1：连接到计算机的控制卡松动 2：控制卡到显示屏通讯线未连接好 3：控制卡已坏 |
出现此类现象应及时关闭显示屏电源，否则后果严重! *关闭电源，检查控制卡和通讯线并重新连接完好 *更换控制卡 |
|
整个箱体不亮 |
1：箱体电源线未连接 2：箱体通讯线未连接 3：箱体内控制卡已坏 |
*检查电源线并连接好 *检查通讯线并连接好 *更换控制卡 |
|
箱体一部分不亮或偏暗 |
1：箱体内电源输出电压低 2：箱体内电源连接松动 3：箱体内电源已坏 |
*调节电源电压或更换电源 *检查并连接电源线 *更换电源 |
|
一长条模组没信号 |
1：模组信号线松动 2：模组电源线松动 3：模组已坏 |
*检查并连接模组信号线 *检查并连接模组电源线 *更换模组 |
|
一长条模组偏色 |
1：模组信号线松动 2：模组电源线松动 3：模组已坏 |
*检查并连接模组信号线 *检查并连接模组电源线 *更换模组 |
|
模组小块缺色 |
1：模组信号线松动 2：模组有些电子器件损坏 3：模组电源入电压不够 |
*检查并连接模组信号线 *返回厂家维修或专业人员维修 *调节电源电压或更换电源 |
|
模组偏色 |
1：模组电源入电压不够 2：模组已坏 |
*调节电源电压或更换电源 *更换模组维修或返回厂家维修 |
质量保证体系
1、材料、生产及现场安装调试的质量保证措施
我公司在显示屏的设计、器件采购、制造、安装的全过程严格按照ISO9001的标准实施。
1.1 科学的、严谨的设计确立了产品的可靠性
LED显示系统是集电视技术、图像处理技术、计算机控制技术、通讯技术、单片机控制技术、集成电路技术、供配电技术等等多专业、多学科的综合运用，由于系统复杂，涉及的专业领域较多，因此，系统的可靠性、稳定性，也是用户以及设计人员所特别强调的一个重要方面。
1.2严格的设计评审
显示系统的总体方案、控制系统方案、屏体电路硬件设计方案、结构设计方案，工程施工与维护作业指导书等，均必须经过有关专家和设计人员一起，反复进行论证、评审。包括采用最先进的，高可靠性的电路模式；从而在设计阶段，确保了对系统技术方案可靠性的有效控制。
1.3 严格的设计、制造、验收标准
显示屏系统的各组成部分在设计、制造、施工过程中，严格参照与之相关的各项国际标准，国家标准，行业标准，进行规范化设计和施工。具体主要如下：
LED显示屏通用规范SJ/T11141-1997
LED显示屏检测方法
民用建筑电气设计规范JGJ/T16-92
中国电气装置安装工程施工及验收规范GBJ232-82
电工电子产品基本环境试验规程，试验A：低温试验方法GB2423.1-89
电工电子产品基本环境试验规程，试验B：高温试验方法GB2423.2-89
电工电子产品基本环境试验规程，试验Ca：恒定湿热试验方法GB2423.3-81
建筑与建筑综合布线系统工程设计规范CECS72.95
总线局域网标准IEEE802.3
环型局域网标准IEEE802.3
测量仪器的安全要求GB4793-84
电子测量仪器振动试验GB6587.4-86
电子测量仪器运输试验GB6587.6-86
电子测量仪器质量检验规则GB6593-86
电子测量仪器可靠性试验GB11563-89
电子测量仪器包装、标志、储存要求SJ/T10463-93
微型数字电子计算机通用技术条件GB98113-88
有线电视广播系统技术规范GY/T106-92
有线电视系统设计安装调试验收规程DB51/T46/91
