系统监测简单方案

?      系统优点：

1)    本方案为无线传输化方案，由每个PM2.5检测仪输出的直接为GPRS无线信号。

2)    由于采用先进的数字化及网络技术，本方案按网络布线，方便、经济。

3)    因为每个PM2.5检测仪输出的直接为GPRS无线信号，内设SIM卡通过GPRS信号与服务器后台连接，安装、调试方便。

4)    服务器直接侦听检测仪数据，上传网络。

5)    可以在全国通过侦听软件查看各点PM2.5讯息。

?      概述:

本系统配置分为如下部分:

PM2.5检测仪器DS100

1.    直接数字化输出。

2.    量程：0.01~500ug/m3（PM2.5)

3.    高精度，测试精度在正负±20%F.S

4.    外观小巧精致

5.    输出GPRS信号

6.    检测对象：PM2.5

注： 垂直安装

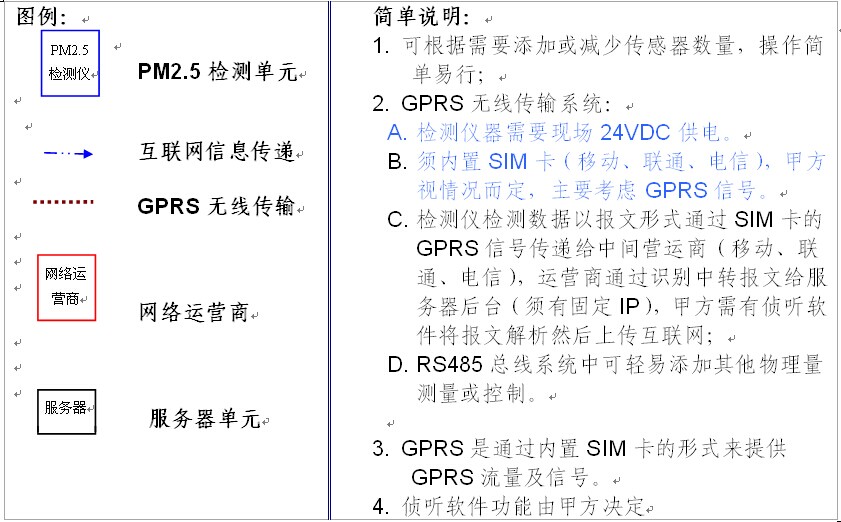

?      系统配置示意图：（俯视图，本配置图仅供参考）

注：  1.  测量线缆选用屏蔽双芯线（地线和电源线一绞。两条地线在接线端短接，本接线方式抗干扰效果较好），线径0.75平方厘米的线缆即可。
