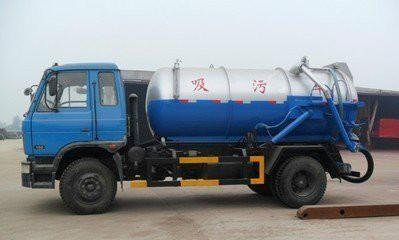

东风9方吸污车

东风平头吸污车主要技术参数
产品名称：	5160GXW3型吸污车	外型尺寸：	7600X2480X3250(mm)
底盘型号：	EQ1162GJAC	货厢尺寸：	XX (mm)
总质量：	15990(Kg)	接近/离去角：	34/15(°)
额定质量：	8800(Kg)	前悬后悬：	1250/2400(mm)
整备质量：	6995(Kg)	最高车速：	85(km/h)
整车备注：	运送介质:污水,密度:1100Kg/立方米,罐体有效容积:8.4立方米;罐体外形尺寸(直线段×直径)mm:4000×1700。随底盘选装驾驶室。防护材料:Q235碳钢,连接方式:左右侧面及后下部防护均采用焊接连接,后部防护断面尺寸(mm):120×50×5,后部防护离地高度(mm):500。

东风平头吸污车底盘参数
底盘型号：	EQ1162GJAC	燃料种类：	柴油
轴数：	2	前轮距：	1910,1940(mm)
轴距：	3950	后轮距：	1800,1860(mm)
驾驶室乘人数：	3	弹簧片数：	9/11+8
轮胎数：	6	轴荷：	5995/9995
轮胎规格：	9.00-20,10.00-20,9.00R20 16PR,10.00R20 16PR
排放标准：	GB3847-2005,GB17691-2005国Ⅲ

东风平头吸污车发动机参数
发动机：	发动机生产企业：	排量(ml)：	功率(kw)：
YC4E160-33 YC6J180-33 YC6J190-33 ISDe160 30 ISDe180 30 B170 33 B170 30 B190 30 B190 33	广西玉柴机器股份有限公司 广西玉柴机器股份有限公司 广西玉柴机器股份有限公司 东风康明斯发动机有限公司 东风康明斯发动机有限公司 东风康明斯发动机有限公司 东风康明斯发动机有限公司 东风康明斯发动机有限公司 东风康明斯发动机有限公司	4257 6494 6494 4500 4500 5900 5900 5900 5900	118 132 140 118 132 125 125 140 140

吸污车主要技术特点及产品描述：
吸污车的功能：收集、中转清理运输污泥、污水，避免二次污染的新型环卫车辆，吸污车可自吸自排，工作速度快，容量大，运输方便，适用于收集运输粪便、泥浆、原油等液体物质。吸污车采用国内技术领先的吸污车真空泵，吸力大，吸程远，特别适合用于下水道内的淤积物的抽吸、装运和排卸，尤其是可吸下水道泥浆、淤泥、石子、砖块等较大物体。排放有加压排放和自流排放两种方式。吸污车具有抽吸效率高、自吸、自排及直灌等特点，操作快速、简便。适宜于大、中、小城镇环卫、市政部门使用。
吸污车专用部分：由取力器、传动轴、真空吸污泵、压力罐体、液压部分，管网系统、真空压力表、视粪窗、洗手装置等组成，随车配置大功率真空吸污泵和优质液压系统，罐体封头一次压铸成型、罐体可后开、双顶自卸。罐内污物可通过后盖直接倾倒，具有真空度高（比吸粪车的吸力更大）、吨位大、效率高、用途更广泛的特点。
吸污车的组成：油水分离器，水气分离器，专用真空吸污泵，容积压力表，管网系统，吸物导管，自流阀，真空罐体，连通器（视粪窗），全自动防溢阀,液压套件。
吸污车工作原理：由于吸粪胶管始终浸没于液面上，粪罐内的空气被抽吸后，因其得不到补充而越来越稀薄，致使罐内压力低于大气压力，粪液即在大气压力使用下，经吸粪胶管进入容罐。或者由于虹吸管接近罐底，空气被不断排入粪罐时，因其没有出路而被压缩，致使罐内压力高于大气压力，粪液即在压缩空气的作用下，经虹吸管，吸粪胶管排出罐外。
吸污车具有抽吸效率高、自吸、自排及直灌等特点。抽满粪罐时间：≤5min，吸程：≥8m。据有使用寿命长，工作速度快，操作简便，运输方便等特点。
吸污车的主要用途：吸污车主要用于清洗城市下水道，管道的沉积物，死角泥沟的疏通，也可用于清洗工业排液管道,壁面等,并可兼作洒水,运水和冲公路用,紧急时可用于救火。
吸污车选购
1、 注意板材质量，真空密封度，差的材质容易造成罐体变形等问题。
2、 真空套件的选择，承压能力和温差的感知。国内套件首推威龙系列产品。
3、 后罐盖的选择，根据本地作业环境，温差等选择。

用户手册
1.作业前准备
(1)吸污车后部尽量接近作业点，驻车。
(2)将回油箱直通旋塞旋柄扳至与进油管轴线呈45°左右夹角，观察进油管，应有润滑油流动。
(3)打开走台箱边门，取出吸污胶管，使之向后摆动，无弯折现象。
2.抽吸作业
(1)将吸污胶管尽可能深的抽入污液，保证管端在作业过程中始终距液面300mm以下。
(2)将四通阀手柄推至与地面垂直。
(3)将变速器挂入空挡，然后起动发动机，分离离合器，将取力器开关向后拉即挂档取力，真空泵开始运转。
(4)打开驾驶室内工具箱，拉出讯响器开关，接通其电源。
(5)操作员可通过后封头上部的观察镜，当液面达到观察镜中部时，应通知驾驶员，同事应迅速将吸污胶管拉离地面或关闭四通阀。在正常情况下，讯响器此时会发出声光讯号，驾驶员接收到信号应减小油门，将取力器开关向前推卸脱档，真空泵停止动转，按入讯响器开关，切断其电源。
(6)将加油箱直通旋塞旋柄板与进邮箱轴线平行即关闭。
(7)冲洗胶管后，将其放回走台箱，关好边门，并使吊杆朝向驾驶室上方。
(8)关闭防溢阀，使其手柄与路轴线垂直即可。
(9)将吸污车驶离作业点。
3.排卸作业
(1)将吸污胶管朝向蓄污池内。
(2)将四通阀门后柄拉至与地面平行，开启防溢阀，使其手柄与管路轴线平行即可。
(3)将变速器挂入空挡，然后起动发动机，分离离合器，将取力器开关向后拉即挂档取力，真空泵开始运转，将变速器挂入空挡，然后起动发动机，分离离合器，将取力器开关向后拉即挂档取力，真空泵开始运转。
(4)罐体内污液排卸完后，驾驶应及时将取力器操纵柄向前推即脱档，真空泵停止运转。
(5)将加油箱直通旋塞旋柄板与进邮箱轴线平行即关闭，冲洗胶管后，将其放回走台箱，关好边门，并使吊杆朝向驾驶室上方。
(6)将吸污车驶离作业点。
吸污车使用注意事项
（1）保持真空泵适宜转数
真空泵转速太高，转子发热加据；转速太低，则引起发运机、部件附加冲击，影响寿命。为达到适宜的工作转速，请预先根据泵型调整好手油门的最佳位置。
（2）在平坦地面上自卸翻罐；
在倾斜路面自卸翻罐会对各部件产生扭曲变形导致故障，而且有可能引起翻车事故。
（3）自卸翻罐时先打开罐体后罐门：
自卸翻罐卸泥前应先将锁紧螺栓松开，将后罐门举升至需要角度，当罐体满载时禁止在后罐门关闭状态举升罐体，否则有翻车的危险。
（4）油泵和真空泵取力时发动机怠速，并完全踩入离合器踏板，打开取力器开关后缓慢松开离合器踏板。
（5）汽车行驶时，真空泵和油泵处于停止工作状态。
（6）不得有该车吸入比胶管直径大物料和运送废油及危险物。
（7）自卸翻罐举升状态下进入罐底或检修时，必须使用支撑棒及安全挡块。

其 它：以上产品介绍仅作参考，定车请以合同内容为准，本公司保留改进产品的权利。吸污车价格可通过电话咨询。对吸污车有特殊要求的用户请致电我公司，我们可为用户提供加装各种附件的工作，如加装方向助力、空调、气动控制阀等。
