本产品的线长为3米SMA接头；如需定做不同接头或线长请与服务人员联系或者留言。
本天线包含了GPS、BD有源天线和低噪声放大器，接收GPS L1，BD B1频段的信号，具有体积小、耗电低等特点，适用于车载导航仪、手持机等设备。

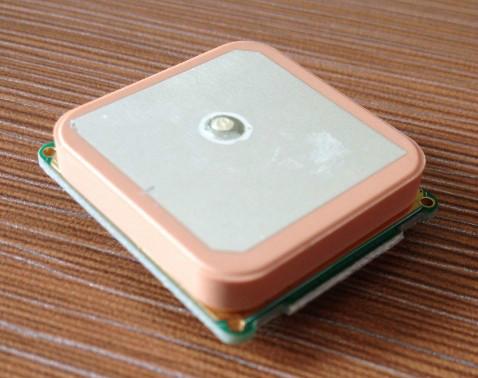

1. 介质天线技术指标
|
技术要求 |
技术指标 |
|
频率（Frequency） |
1561±4，1575±5 MHz |
|
带宽(Band Width) |
≥25MHz |
|
增益 （Gain） |
4 dBi |
|
输出驻波比（Output VSWR） |
1.5 maximum |
|
极化（Polarization） |
右旋圆极化（Right Hand Circular Polarization(RHCP)） |
|
阻抗(Impendance) |
50W |
2 天线技术指标（包括陶瓷天线和LNA）
|
技术要求 |
技术指标 |
|
频率（Frequency） |
1561±4，1575±5 MHz |
|
增益（Gain）（不含馈线） |
＞34dBi |
|
带内增益平坦度(Passband Ripple) |
1561 M±1.5MHz : <1dB |
|
1575.42M±1.5MHz : <1dB |
|
|
LNA输出1dB压缩点（1dB compression point output） |
>-10dBm |
|
带外抑制（Out of band rejection） |
DC~1400MHz: 35dBc min |
|
1400~1475MHz：30dBc min |
|
|
1475~1525MHz：25dBc min |
|
|
1625~1640MHz：30dBc min |
|
|
1640~2000MHz：32dBc min |
|
|
2000~3000MHz：20dBc min |
|
|
噪声系数(Noise figure) |
≤1.2dB |
|
输出驻波比(Output VSWR) |
≤2:1 |
|
输出阻抗（Output impedence）： |
50W |
|
供电电压（Prime power） |
3V～5V |
|
供电电流（Power consumption） |
<25mA 在全部环境条件下 |
|
工作温度（Operational Temperature） |
-35~+75°C |
|
储存温度（Storage Temperature） |
-40~+75°C |
|
天线外形尺寸（Size） |
50*40*16，48*36*13 |
|
防水性能 （Waterproof） |
IP66或IP67 |
|
线缆及长度 （Cable & Length） |
或其他，3、5±0.1 m或其他指定长度 |
|
接头 （Connector） |
SMA、BNC、SMC、MMCX、MCX、BNC等 |
