液位控制继电器YKJD24-500-200

YKJD型液位控制继电器是一种新型液面高度电发讯控制装置，主要用于箱内液体位置与液体源电机的自动控制或报警，具有结构紧凑，控制灵敏，安装简单等特点。图1是该装置的剖面图及安装尺寸,工作时浮了随液面升高或降低，当液面将浮子升上或降到发讯位置时，继电器动作常闭触点闭合，常开触点断开或常闭触点断开，常开触点闭合，以实现自动停机或报警。

应用举例
     1、图2是在油箱上应用的情况，当液面低于要求位置时，液位控制继电器YKJD动作：1与2断开，中间继电器C线圈断电，油泵电机停止工作。
     2、图3是用在液压站油箱上作液面控制报警发讯装置，当液面低于要求时，液位控制继电器动作：1与3接通，报警器工作。
     3、图4是应用在蓄水箱或某些自动控制油箱上实现自动供水或油。图5图6是安装简图，原理如下，当液面低于a时，液位控制继电器YKJD<Ⅰ>动作(此时YKJD<Ⅱ>处于工作状诚即1与3通)，1与3接通，中间继电器C线圈有电流通过(C的常开触点闭合)供水或供油电机工作；当液位超a1时，继电器YKJD<1>动作：1与3断开，电流通过常开触点C(此时仍处在闭合状态)使供水或油电机继续工作；当液面超过a2时，继电器YKJD<Ⅱ>动作:1与3继开，供水或油电机停止工作，以后随液面下隆，YKJD<Ⅱ>动作：1与3接通，但YKJD<Ⅰ>的1与3仍处在断开状态，所以供液电机仍不工作，直到液面降到a1以下时，供液电机重新启动。

注：各点之间最小间距为90mm
注：所需要长度参考图7，b为油箱盖板顶部，a1 a2 a3,……为液面发讯位置，用户可据使用情况来任选b到a1 a2 a3……等长度。
例：

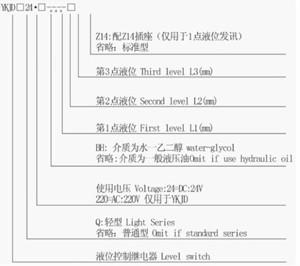

<1>用单点液位控制继电器控制液位：油箱盖板b到所需的液位发讯位置a的距离，长度为800mm时，订货型号为YKJD24-800。
<2>用多点液位控制继电器控制液位：油箱盖板b到所需的液位第1点a的距离为1000mm，第2点液位a的距离为500mm，第3点a的距离350mm时，订货型号为YKJD24-1000-500-350，若需更多的控制点，则型号以此类推。
