HT6809数字功放板3W超迷你功率放大

HT6809 3W带数字音量控制/防削顶超低EMI立体声D类音频功率放大板。高输出功率 ，当输入电源为5V 输出喇叭=4?时。产品的输出功率是3W.

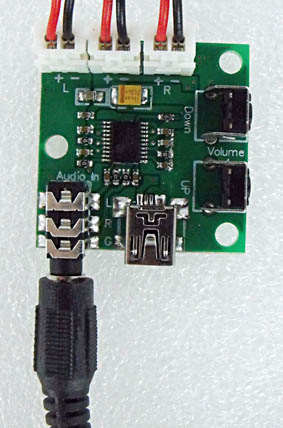

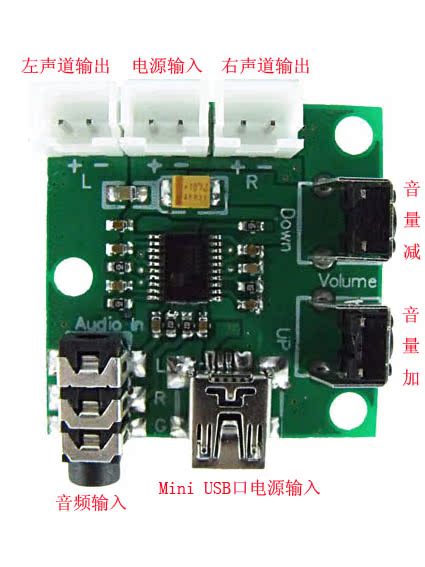

接线图



其它特点：

                 32阶数字音量控制以及防削顶失真功能
                 免LC滤波器数字调制,直接驱动扬声器超
                 优异的全带宽EMI抑制性能
                 内置的关断功能使待机电流最小化
                 过温保护和欠压异常保护功能
                “噼噗-咔嗒”（Pop-Click）噪声抑制性能



功放主要电路图：

可应用于：

                 ?便携式音箱,USB音箱,FM插卡式音箱

                 ?MP3/MP4功放

                 ?便携式游戏机,数码相框

                 ?手机,笔记本电脑

                 ? 小尺寸LCD电视/监视器

  建议和注意事项：

                 *输入电源正负极不可接反

                 *最大电源不可超过直流5V电压

                 *立体声输出，不可两路直接并联驱动一个喇叭。如果是单喇叭，只接一个通道就可以

                 *功放两路电源输入口，USB或3个白色中间插座。只接其中一路就可以
