步进式提升机-【水泥搅拌站将水泥提升到罐子里用的垂直上料机】

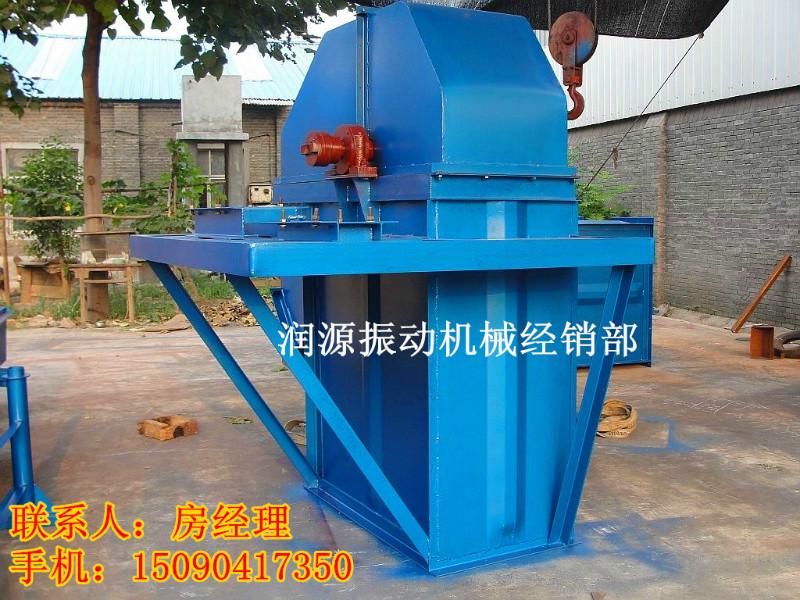

产品名称：TD型带式提升机
产品型号：TD-160
提升量：5.4-12m?/h
TD系列斗式提升机产品概述:
TD系列斗式提升机适用于垂直输送粉状、粒状、及小块状的磨吸性较小的散状物料，如粮食、煤、水泥、碎矿石等，提升高度最高40m。TD系列斗式提升机严格按照JB3926-85《垂直斗式提升机》标准设计
制造，目前国内常用的斗式提升机均为垂直式。
TD系列斗式提升机基本结构:
TD型斗式提升机由运行部分(料斗与牵引胶带),带有传动滚筒的上部区段,带有拉紧滚筒的下部区段,中间机壳,驱动装置,逆止制动装置等组成,适用于向上输送松散密度ρ＜1.5t/m3粉状、粒状和小块状的无
磨琢性和半磨琢性散状物料,如煤、砂、焦末、水泥、碎矿石等。
TD型斗式提升机结构形式为：TD型斗提升机的传动装置有两种形式分别配有YZ型减速器ZQ(或YY)型减速
器。YZ型轴减速器直接装在主轴轴头上,省去了传动平台、联轴器等,使结构紧凑、重量轻,而且其内部
带有异型辊逆止器，逆止可靠。该减速器噪音低，运转平稳，并随主轴浮动，可消除安装应力。
D系列斗式提升机技术参数表：
|
项目 |
提升机型号 |
|||||||
|
D160 |
D250 |
D350 |
D450 |
|||||
|
S制法 |
Q制法 |
S制法 |
Q制法 |
S制法 |
Q制法 |
S制法 |
Q制法 |
S制法 |
|
输送能力(m3/h) |
8.0 |
3.1 |
21.6 |
11.8 |
42 |
25 |
69.5 |
|
|
料斗容量(l) |
1.1 |
0.65 |
3.2 |
2.6 |
7.8 |
7.0 |
15 |
14.5 |
|
斗距(mm) |
300 |
300 |
400 |
400 |
500 |
500 |
640 |
640 |
|
带料斗的胶带重量(Kg/m) |
4.72 |
8.8 |
10.2 |
9.4 |
13.9 |
12.1 |
21.3 |
21.3 |
|
输送胶带：宽度(mm) |
200 |
300 |
400 |
500 |
||||
|
输送胶带：层数 |
4 |
4 |
5 |
5 |
||||
|
料斗运动速度(m/s) |
1.0 |
1.25 |
1.25 |
1.25 |
||||
|
传动滚筒轴转数(r/min) |
47.5 |
47.5 |
47.5 |
37.5 |
||||
|
物料的最大块度(mm) |
25 |
35 |
45 |
55 |
||||
TD系列斗式提升机主要特点:
1.提升范围广,这类提升机对物料的种类、特性要求少,不但能提升一般粉状、小颗粒状物料,而且可提
升磨琢性较大的物料.密封性好,环境污染少。
2. 驱动功率小,采用流入式喂料、诱导式卸料、大容量的料斗密集型布置.在物料提升时几乎无回料和
挖料现象,因此无效功率少。
3.使用寿命长,提升机的喂料采取流入式,无需用斗挖料,材料之间很少发生挤压和碰撞现象。本机在设
计时保证物料在喂料、卸料时少有撒落,减少了机械磨损。
4. 运行可靠性好,先进的设计原理和加工方法,保证了整机运行的可靠性,无故障时间超过2万小时。提
升高度高.提升机运行平稳,因此可达到较高的提升高度。
