太阳能逆变器

逆变器分类

    逆变器按输出波形划分，主要分两类：一类是正弦波逆变器，另一类是方波逆变器。正弦波逆变器输出的是同我们日常使用的电网一样甚至更好的正弦波交流电，因为它不存在电网中的电磁污染。方波逆变器输出的则是质量较差的方波交流电，其正向最大值到负向最大值几乎在同时产生，这样，对负载和逆变器本身造成剧烈的不稳定影响。正弦波逆变器提供高质量的交流电，能够带动任何种类的负载，但技术要求和成本均高。

【实用范围】
办公设备： 笔记本电脑、移动电话、打印机、显示器、

家用电器： 电视机、录象机、音响、DVD、VCD、电冰箱、吸尘器、风扇、荧光灯、白炽灯
郊外旅游： 野外照明、微波炉、烹饪等
户外作业： 电动工具，车辆求援，抢险救灾，商业促销，精密测量仪器等
休闲娱乐： 手机、PDA、数码摄象机、数码相机、 电池充电及GPS卫星导航等

电动工具系列：电锯、钻孔机、研磨机、喷沙机、冲压器、除草机、空气压缩机等。
厨房器具系列：微波炉、电冰箱、冰柜、咖啡机、搅拌机、制冷机、烘烤炉等。
工业设备系列：金属卤灯、高压钠灯、船舶、车载、太阳能、风力发电等。
电子领域系列：电视、录象机、游戏机、收音机、功率放大器、音响设备、监控设备、终端设备、服务器、智能平台、卫星通信设备。

【产品特点】

1）使用先进的双CPU单片机智能控制技术，具有高可靠性、低故障率的特点；

2）纯正弦波输出，带负载能力强，应用范围广；

3）具有完善的保护功能（过负载保护、内部过温保护、输出短路保护、输入欠压保护、输入过压保护等），大大提高产品的可靠性；

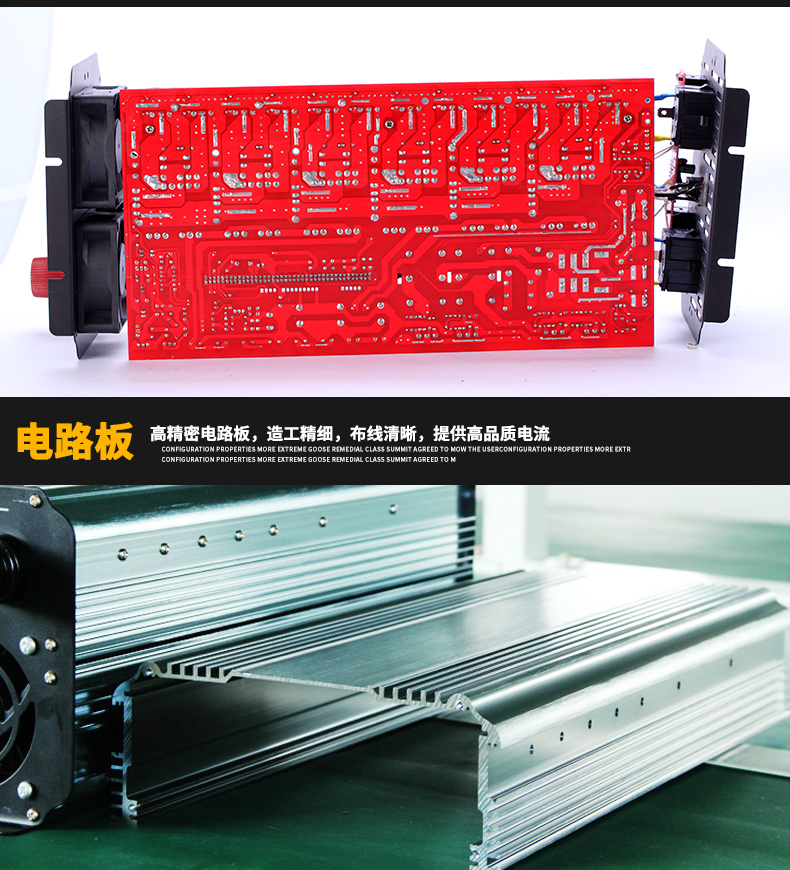

4）内部采用CPU集中控制、贴片技术。

5）散热风机智能控制，采用CPU控制散热风机的工作状态，大大延长风机的使用寿命，并且节约电能、提高工作效率

6）工作噪音小，效率高，完美正弦波波形.纯正弦波延长用电设备的使用寿命。

【安全特点】

1、风扇转速智能控制.
2、开机缓启动功能．
3、低压报警功能．
4、高低压关断保护功能．
5、过压保护功能
6、过载保护功能
7、过流保护功能
8、过温保护功能
9、短路保护功能

逆变器和UPS有什么主要的区别 ？

    逆变器就是一个电流转换装置，可以将直流电转换为交流电，或把交流电转换为直流电。UPS是一种不间断供电装置，其原

理是蓄电池+逆变器，市电经逆变器转换为直流电，直流电向蓄电池充电，如果市电断电，

马上转换为蓄电池经逆变器转换为交流电，可供电器直接使用。这里还要提及一个词“稳压器”稳压器通过稳压装置，可使不稳定

的市电保持在固定的电压，这对电器的正常使用很有好处。

    民用中，稳压器使用非常广泛，比如冰箱、空调，有很多用户在总进线就加装大功率稳压器，这样就使得全部电器受到保护。

我们知道特别是断电又恢复后，电压会有一个过载峰值，瞬间电压过高，这是多数电器损毁的原因。

        UPS电源适用于象电脑这样意外停电可能造成数据损失电器，这样的电器一般1秒钟的停电造成的停机都会始数据丢失，可以

采用UPS不间接电源供电进行保护，比如服务器、移动联通的信号发射塔等。

     一些要求不太高设备也会采用一些后备供电系统，比如应急出口，反应稍慢一点，有采用后备发动机十几秒供电

的，也有使用蓄电池。比如发电厂自身用电系统，就配备价值几百万的后备柴油机组，终日预热，一旦有意外停

电，保证十几或几十秒恢复供电。但逆变器因为它仅仅是一个电流转换装置，很少单独使用，典型的例子是车载电

源，就是一个逆变器，它从汽车点烟器处取12伏直流电，转换为220交流电，供交流电器使用，比如笔记本电脑。

 [安装使用方法]


1 .将转换器开关置于关(OFF)的位置,然后把电瓶夹，夹在电瓶上保持牢靠.

2.确认所有电器的功率在BERT标称功率以下方可使用,将电器的220V插头直接插入转换器一端的220V插座内,并

确保两个插座所连接电器的功率之和在BERT标称功率以内.

3 .开启转换器开关,绿色指示灯亮,表示工作正常.

4 .红色指示灯亮,表示因过压/欠压/过载/过温,导致转换器关断.

5.在很多情况下,由于车用点烟器插口输出有限,使得正常使用时转换器报警或关断,这时只要发动车辆或减小用

电功率即可恢复正常.

[ 注意事项]

       在家庭使用过程中，电视机,显示器,电动机等家用电器在启动时电量达到峰值.尽管转换器可以承受标称功率2倍

的峰值功率,但有些功率符合要求的电器的峰值功率可能会超过转换器的峰值输出功率,引发过载保护,电流被关断.同

时带动多个电器,可能发生这种情况,这时应先关闭电器开关,打开转换器开关,然后逐个打开电器开关,并应最先开启峰

值最高的电器.

[常见问题和解决方法]

  1.问题:电器不工作,转换器指示灯不亮原因是电瓶不良或正负极接反或接线未连紧

建议解决方法:检查电瓶,根据具体情况更换或检查电瓶连接,转换器可能有损坏,须更换转换器或送往保修或检查

电缆线和连结处,旋紧接线柱.

 2 .问题:电器不工作,转换器红色指示灯亮原因是电器额定功率超过转换器标称功率,引起过载关断或电器功率小

于转换器标称功率,峰值功率过高,引起过载关断或电瓶电量放完(转换器报警)或通风不良,引起过温关断或输入电

过高.

建议解决方法:使用功率小于转换器标称功率的电器或电器峰值功率超过转换器峰值功率,使用峰值功率与转换

器一致的电器或充电或更换电瓶或关闭转换器,冷却15分钟,清除风扇及转换器周围物品,将转换器放置在阴凉的地方,

按要求减小负载,重新启动或检查充电系统工作状态,电瓶输出电压12V.

3 .问题:测出的转换器输出电压过低原因是一般测量用的电压表读数幅度太小

建议解决方法:测量正波转换器输出应用"真有效值万用表"以取得准确数据.

4.问题:转换器只能带动小功率负载原因是电流通过导线时,电压衰减

建议解决方法:减短导线长度,使用加粗的导线.

5.问题:电瓶使用时间过短原因是电器耗电量大于转换器额定负载或电瓶不良或有损坏或电瓶充电不够或电流

在通过导线时衰减.

建议解决方法:使用大容量的电瓶或更换电瓶或冲电器不能给电瓶冲满电须更换更好的智能冲电器或减短导线长

度,使用加粗的导线.

[初使者警告]

1.严禁电压输入端正负极反接

红色电源输入线应正确连接逆变器与电瓶的“+”极

黑色电源输入线应正确连接逆变器与电瓶的“-”极

2.为保证输入电压的稳定，逆变器端的输入接线柱必须牢牢拧紧;线夹必须充分与电瓶正负极咬死，并确保电瓶

接口干净而不是严重氧化。否则逆变器会因输入电压的不稳而频繁进入低压保护状态，并由此引发故障。

3.新版本的机器保护电路有时会刚开机就进入保护状态，表现为：红灯亮，绿灯灭，机器不工作。此情况为正

常，重开一次开关即可恢复正常供电。

CE ROHS 认证，出口全球:
