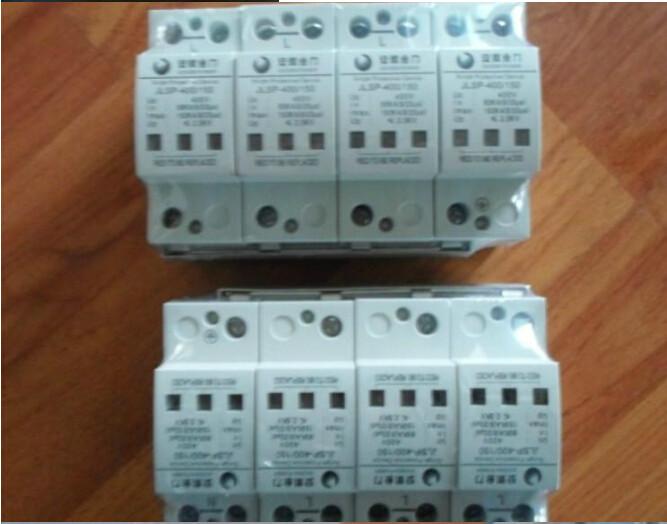

安徽金力JLSP防雷器

【特价热销】安徽金力防雷器 安徽金力JLSP防雷器 浪涌保护器

详细信息：

• 产品特点：

• 一、适用范围



         JLSP型电源浪涌保护器适用于电网电压1000V以下，



  频率50/60Hz的各种低压配电系统中。如邮电通信、铁路、

  金融系统、油田、高层建筑、民宅、写字楼等配电系统中。

  使这些用电单位的用电器（如电脑、仪器设备、家用电器等）

  免受雷击、暂态过电压等浪涌过电压带来的损害。保证设备

  及人身安全。是理想的过电压保护装置。

  二、主要结构和工作原理

  在三相五线制系统中，三条相线和一条零线对地线之

  间均有保护器（见图一）。在正常情况下保护器处于高阻

  状态，当电网因雷击或其他原因造成浪涌过电压时，保护

  器将在纳秒级时间内迅速导通，将浪涌过电压引入大地，

  从而保护了电网上的用电设备。当该浪涌过电压通过保护

  器且消失后，保护器又重新恢复到高阻状态。从而不影响

  电网的正常运行。

  三、特点

  1、采用内部接线，整体结构紧凑，安装方便。

  2、高速反应，动作时间小于5ns。

  3、工作状态显示明显，绿色（正常）、红色（故障）。

  4、可附加功能，如R：热备份；C：计数器；Y：遥信

  四、JLSP的正常工作条件

  1、海拔高度不超过2000m；

  2、周围空气温度：

  正常范围：-10℃～+40℃

  极限范围：-40℃～+70℃

  3、空气相对湿度：室内温度条件下30%～90%；

  4、与垂直面的倾斜角度不超过5°；

  5、无显著摇动和冲击震动的地方；

  6、无爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气

  体与尘埃（包括导电尘埃）。

  五、型号定义



  JLSP-                         P



  附加功能（R：热备份；C：计数器；Y：遥信）

  组合方式（1、2、3、4、3+NPE）



  最大放电电流Imax

  系统电压400（三相）或230（单相）



  安徽金力电气技术有限公司电源浪涌保护器

  技术参数

  产品型号     UP工作电压保护水平标称放电电流最大放电电流

                                                             In(8/20us)KA       Imax(8/20us )KA

  JLSP-400/200      400V           2.5KV             100                   200

  JLSP-230/200     230V             1.4KV              100                    200

  JLSP-400/150     400V            2.5KV              80                    150

  JLSP-230/150    230V           1.4KV              80                    150

  JLSP-400/100     400V            2.0KV               60                     100

  JLSP-230/100     230V           1.2KV              60                    100

  JLSP-400/80     400V             2.0KV               40                     80

  JLSP-230/80     230V             1.2KV              40                       80

  JLSP-400/60     400V              2.0KV              30                      60

  JLSP-230/60     230V              1.2KV              30                     60

  JLSP-400/40     400V              1.5KV              20                       40

  JLSP-230/40     230V              0.9KV               20                       40

  JLSP-400/20    400V              1.5KV               10                     20

  JLSP-230/20     230V               0.9KV              10                     20

  JLSP-400/10     400V               1.2KV             5                       10

  JLSP-230/10      230V               0.8KV               5                       10

  八、注意事项



  1、模块式浪涌保护器采用标准的35mm导轨安装，安装以后不需要调

  整；

  2、只要保护器安装正确即可自动对电网进行保护；

  3、安装应由熟练的电气人员进行，安装前应检查模板单元上标定UC

  值是否与实际系统电压相配对，外观是否有损坏，若不配对或有损坏

  发生时，就不应安装在保护电路上。如浪涌保护器模块（以下简称模

  块）的指示窗口指示红色，应立即更换新的模块。在更换时，发现插

  拔力非常轻或基座有明显的发黑现象的时候，就应该使用新的基座；

  4、接地线截面积不应小于6.0mm2；相线截面积不应小于4.0 mm2；

  远程遥信导线截积最大1.5 mm2。为了防止浪涌保护器失效后影响电

  网的正常运行，在相线上每个浪涌保护器的前端必须串联熔断器或断

  路器等保护装置

  九、维护

  1、保护器按要求安装后不需要调整，即可自动对电网进行保

  护；

  2、当指示窗口为绿色时，说明保护器正常工作，当指示窗口

  变为红色时，为当前的模块已失效，此时应当及时更换；

  3、每六个月对模块进行检查一次，失效后及时更换；

  4、经常检查串联于线路上的断路器或熔断器是否正常。

  十、质保服务范围

  1、是安徽金力电气技术有限公司提供的产品；

  2、质保期为一年，质保期内，免费更换；

  3、非厂家质量问题，酌收材料费。

  十一、以下情况不在保修范围

  1、人为破坏；

  2、水灾等自然灾害，人力不可抗拒等因素造成之损坏；

  3、没有按照产品使用说明书的正确指引安装及使用造成的损坏；

  4、超出技术指标的产品应用造成的损坏。

•
