SXHG-AV电流电压互感器校验装置

一、产品概述

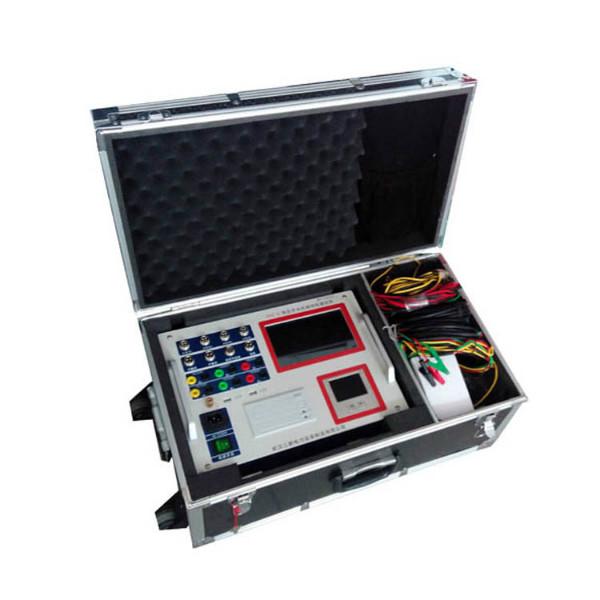

SXHG-AV电流电压互感器现场校验装置是新型电流互感器检定装置，适合于室内、室外使用。本装置由互感器校验仪、电流互感器负荷箱、调压器等主要器件组成。

二、性能特点

◆ 集校验仪，负荷箱，调压器于一体，接线方便;

◆ 二次电流切换采用旋钮开关，电流比切换快速;

◆ 可方便地外接调压器和升流器，随时增加或调整升流器容量;

◆ 保护线路完整，操作放心

◆ 在检定互感器时，仪器可以随时测量被检互感器次级回路的阻抗或导纳的有功分量和无功分量。

◆ 在检定互感器时，仪器能自动指示极性。当极性错误时，仪器能自动切断差流（差压）回路，确保仪器输入电路安全。并发出声光报警，提示检定人员注意。

◆ 仪器可以作为直角坐标系交流电位计使用，测量交流小电流或交流小电压。

◆ 仪器可以与隔离PT及操作箱一起测量电压互感器的二次压降。

◆ 在检定互感器时，仪器可以用标准电流互感器或标准电压互感器作标准，也可以用双级电流互感器，双级电压互感器或感应分压器作比例标准。

◆ 仪器可以用整体法或元件法进行周期检定。

◆ 显示方法：320×240中文大液晶屏。

◆ 存储功能：CT数据40组，能对CT的1%点的误差数据进行存储；

◆ 联机功能：可以和计算机及相应软件联机；

◆ 打印功能：实时查询打印；

三、技术参数

◆ 设备使用环境
   温度：5℃--40℃       相对湿度：<80%(25℃)     海拔高度：<2500m
   电源频率：50Hz±0.5 Hz     电源电压:220V±5V
◆ 测量范围
   同相分量(%)：0.0001～200.0   分辨率:0.0001
   正闪分量(分)：0.001～700.0   分辨率:0.001
   阻抗(Ω)：0.0001～60.0       分辨率:0.0001
   导纳(ms)：0.0001～60.0       分辨率:0.0001
◆ 基本误差
   同相分量：ΔX=±（X×2%＋Y×2%±Dx）(有1级可选)
   正交分量：ΔY=±（X×2%＋Y×2%±Dy）(有1级可选)
            “X”、“Y”——仪器的显示值
            “Dx,Dy”—— 仪器的量化误差
              Dx=2,Dy=5
◆ 百分表：1.5级(有1级可选)
◆ 工作范围
       电流：（1%－149%）In   （In =5A）
             （5%－149%）In   （In =1A）
       电压：（5%－149%）Un   （Un =100V，150V，100V/ ）
             （5%－149%）Un   （Un =100V/3）
◆ 工作负荷：
       电流：TO对TX＜0.12Ω      cosΦ=1
       电压：a对x＜0.25VA        （100V）
◆ 极性错误指示
   额定工作电流（电压）的5%以上，误差超过180%时，应对如极性指示。
   注意：如果大于额定工作电流（电压）的10%以上，仍未出现应有的极性指示，说明有故障，请不要再增加电流（电压），以免烧坏仪器。
◆ 变比错误指示：
   额定工作电流（电压）的5%以上，误差超过30%而小于180%时，应有变比错误指示。
◆ 绝缘和耐压试验及说明：
   端子TX（ ）端子相通
   电源插座对外壳能承受1.5kV,1min耐压
◆ 调压控制台
   输入电压：220V
   输出电压：0-250V
   输出容量：3KVA
   频率：50HZ
◆ 电流互感器负荷箱
   环境条件
       温   度：5—40℃   湿   度:<80%(25℃)
       海拔高度：<1500m   电源频率：50HZ
   额定容量：80VA   CO-3.2Ω
   测量范围：5%-120%
   二次电流： 5A
   功率因数：0.8，1
   准确度：±3%±0.0025VA
   试验电压：2KV

使用说明
☉ 使用前检查设备是否完好，并请对照产品说明书确认附件是否齐全；
☉ 确认设备供电电压后，对设备通电自检，查看设备是否能正常运行；
☉ 参照说明书提供的连线方式与操作说明进行相应实验并记录实验数据；
☉ 实验后拆除连线并装箱，清洁设备；并做好定期维护；
