SBW装配式铂电阻温度变送器详细描述：
一、产品概述SBW系列一体化温度变送器将温度传感元件（热电阻或
热电偶）与 信号转换放大单元有机集成在一起，用来测量各
种工艺过程中-200~1600℃范围内的液体、蒸汽及其它气体
介质或固体表面的温度。通常和显示仪表、记录仪表以及各种
控制系统配套使用。该系列产品分为普通型和隔爆型两种，广
泛应用于石油化工、纺织、橡胶、建材、电力、冶金、医药、
食品等各种工业控制领域。
二、特点
1. 线性化输出4~20mA标准恒流信号，信号回路自身供电，电源功耗低。
2. 仪表内部采用环氧树脂浇注工艺，可安装在恶劣的环境中，并有效的提高了变送器防爆、防震、防潮、防热、防有害气体侵蚀的能力。
3. 电流输出，具有较强的远传能力。
4. 热电偶变送器本身具有冷端补偿，不用外接补偿导线和其他补偿措施。
5. 输出高阻抗、大信号、无射频干扰影响，并具有电源极性反接保护电路。
三、工作原理
温度变送器采用热电偶、热电阻作为测温元件，从测温元件输出信号送到变送器模块，经过稳压滤波、运算放大、非线性校正、V/I转换、恒流及反向保护等电路处理后，转换成与温度成线性关系的4~20mA电流信号输出。
四、技术指标
输 入
热电偶 K型、E型、B型、S型、T型、J型、N型
热电阻 Pt100 Cu100 Cu50
测温范围
-200~450℃（热电阻）
0~1600℃（热电偶）
精度等级
0.2%FS 0.5%FS
输出信号
4~20mA 或 1~5VDC
供电电压
24VDC ±10%
负载电阻
0~500Ω
环境温度
-20~85℃
接 口
M27*2、M16*1.5或 法兰
保护管材质
1Cr18Ni9Ti
防爆等级
Exib II CT6
五、安装注意事项
SBW系列一体化温度变送器的供电电源不得有尖峰，变送器的校准应在加电5分钟后进行，并且要注意当时环境温度。请勿随意将变送器盖打开，以免受潮。电源及信号输出应采用屏蔽电缆传输，压线螺母应旋紧以保证气密性。在安装时一定要用扳手或其它工具拧紧螺母、切勿用手直接拧动表头，以防将变送器内部的线路拧断。

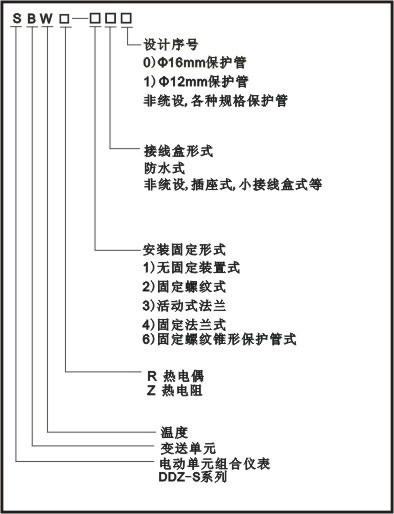

六、型号表示
