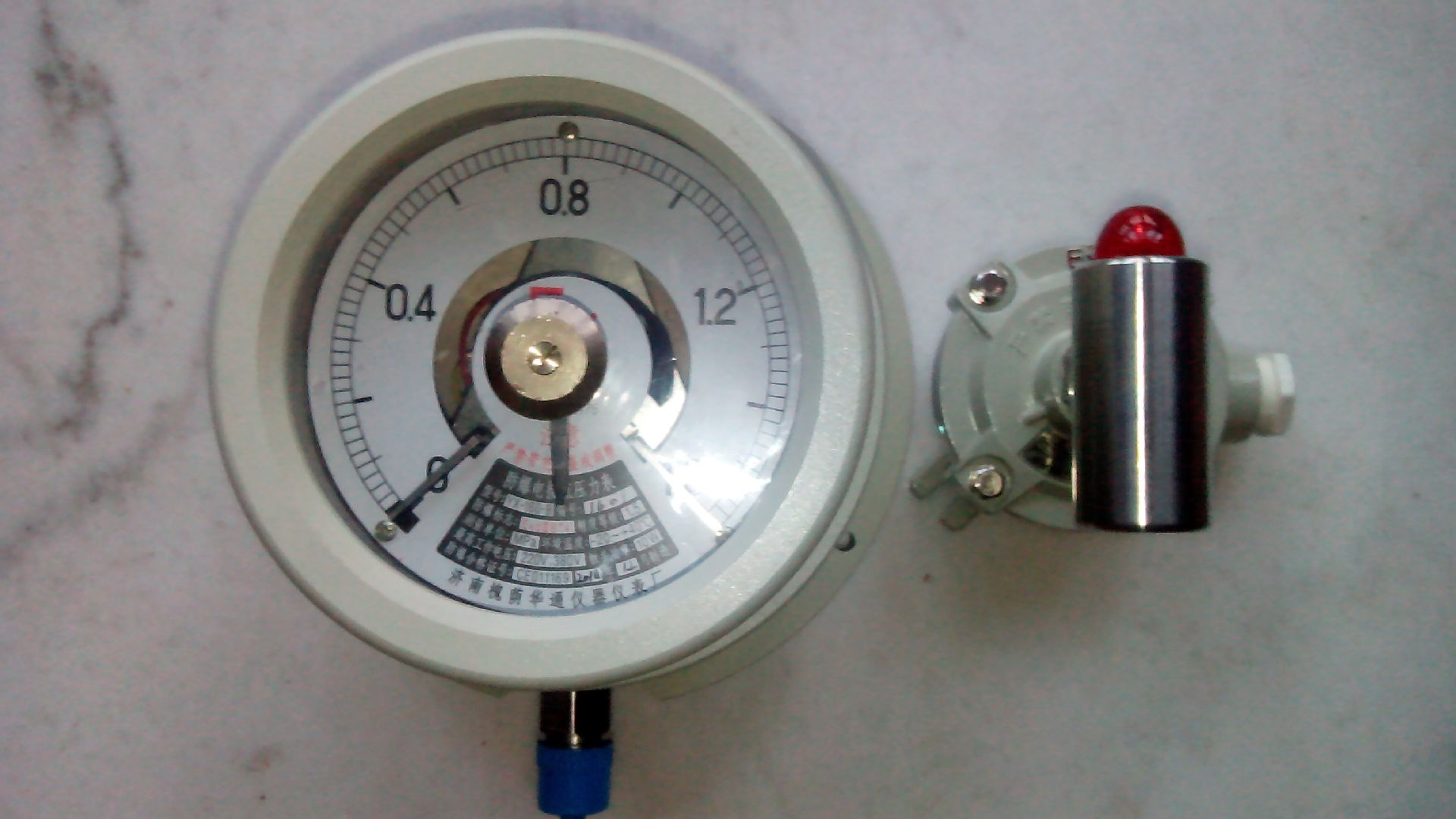

FYB-110防爆压力报警器

一、产品特点

    防爆压力报警器（型号:FYB-110）由防爆电接点压力表和报警系统组成，分为有线防爆压力报警器、无线防爆压力报警器和电话联网防爆压力报警器供客户选择。仪表适宜在有爆炸危险的场所内用来测量非结晶、非凝固的爆炸性混合物或各种无爆炸性的介质压力。报警系统在监测到介质的压力超过上限报警值、低于下限报警值、超出上限与下限设定的区间报警值时,报警器均会立即鸣笛报警,通知有关人员。使用在危险区域的防爆电接点压力表与使用在安全区的报警系统之间采用线缆或无线连接,适用于生产车间、泵站、医院供氧站等ExdIIBT4场所。

    本产品标配含有1套防爆电接点压力表（型号:YX-160-B）,１套报警系统和/或１个直流稳压电源。

二、 技术性能



1、 报警方式:当监测到非结晶、非凝固的爆炸性混合物或各种无爆炸性的介质的压力超过上限报警值、低于下限报警值、超出上限与下限设定的区间报警值时,报警系统就会立即鸣笛报警,通知有关人员。



2、 测量范围（MPa）:0～0.1,0～0.16,0～0.25,0～0.4,0～0.6,0～1,0～⒈6,0～⒉

5,0～4,0～6,0～10,0～16,0～25,0～40,0～60,-0.1～0,-0.1～0.15,-0.1～0.3,-0.1～0.5,-0.1～0.9,-0.1～1.5,-0.1～2.4。

    压力单位换算:1Mpa=⒑19818kgf/cm.。



3、YX-160-B防爆电接点压力表

    防爆电接点压力表系按GB3836.1 《爆炸性环境用防爆电气设备通用要求》和GB3836.2 《爆炸性环境用防爆电气设备隔爆型电气设备“d”》的相关标准进行设计,并经由国家指定的检验机构所审批的图样和技术文件进行制造。

    仪表的防爆类别为II类隔爆型B级T4组,其标志为ExdIIBT4。
    仪表适宜在有爆炸危险的场所内用来测量非结晶、非凝固的爆炸性混合物或各种无爆炸性的介质压力。
    仪表经与具有相应防爆性能或采取相应安全措施的电气器件(如继电器及接触器等)配套使用,便能对被控系统实现自动控制和发信(报警)的目的。

主要技术指标
    精确度等级:1.5级
    控制方式:上、下限缓行接点开关
    最高工作电压:DC220C或AC380V
    触头功率:10VA
    工作位置:垂直安装
    使用环境条件:-10～50℃,相对湿度不大于80%,且爆炸性混合物应属IIB级T4组以下,工作振动和被测介质的急剧脉动应对仪表触头的可靠动作无影响。
    温度影响:示值不大于0.4%/10℃,设定点不大于0.6%/10℃(使用温度偏离20±5℃)。
    绝缘强度:50Hz正弦交流电2000V历时一分钟。
    重量:6kg
注:观察窗的材质其抗冲击强度不小于4J。观察窗一旦损坏,则不准使用。

结构原理
    仪表由隔爆外壳、测量系统、电接点组、调节装置和出线盒等组成。
    仪表的隔爆外壳具有良好的隔爆性能,因此对在正常工作过程中由于火花或电孤的影响,除了能承受壳体内部的爆炸性气体混合物在一旦引起爆炸时产生的爆炸压力外,并能有效地阻止由此产生的热能向外顺利传播,而只能在壳体内部沿着隔爆接合面的微小缝隙处缓慢地向外扩散。这时,传至壳体外部的瞬间温度已降低到爆炸性气体混合物的燃点温度以下,故不会导致传爆。
    仪表的工作原理是基于检测元件(测量系统中的弹簧管)的弹性变形,通过机械传动使之带动接点组中的触头产生相应的动作(闭合或断开)以使控压系统中的电路得以接通或断开,从而实现自动控制报警和现场指示的目的。



电气电路连接示意图

仪表外形尺寸(单位:mm)



4、报警系统:

4.1有线报警器

    4.1.1内置报警音量≤110分贝的警笛,每次报警鸣笛后压力报警解除鸣笛自行终止。

    4.1.2可内置电池,市电断电时能监控报警。

    4.1.3体积120×70×40mm

4.2无线报警主机

    4.2.1报警主机通过无线转发器接收来自防爆电接点压力表的报警信号并发出报警，音量可调

    4.2.2报警主机可同时接收八处报警点的报警信号，并分区显示，信号音可调

    4.2.3报警主机可通过遥控器进行布防与撤防设置，报警主机与压力监测转发器之间最大距离可达10Km（空旷地，配远距离转发器）

4.3电话联网报警主机

    4.3.1具有4.2无线报警主机的功能

    4.3.2通过报警主机可设定6组电话号码，当报警信号产生时，报警主机现场报警;同时，立刻抢线拨打预先设定的电话号码，使负责人员第一时间接到报警信号；

    4.3.3分固定电话联网和GMS无线电话联网2种型式可供选择。



三、使用方法



1、安装方法:

    ①防爆电接点压力表在危险场所安装前须仔细校对型号,规格和检查指针是否归于零位,如发现规格不对或指针偏离零位,应予查明原因后更换或重新规定。

    ②压力表应垂直安装在管道上,力求与取压点之间保持同一水平位置,否则应计入由液位差所产生的误差,校正指针归零。同时,压力表的安装位置与测量点之间的距离应小于10,距离过长会因沿途管道的压阻而影响仪表动态测量的反应速度和准确性。

    ③在测量稳定压力时,可使用至压力表标度上限值的3/4;在测量交变压力时,应不大于压力表标度上限值的2/3为宜。

    ④用螺丝刀下压表心螺丝,带动上、下限指针旋转,设定上、下限报警值。

    ⑤特别提示:要小心缓慢地开启压力阀门,使液体或气体逐渐进入安装有压力表的管道内。严禁快速开启阀门,那样会产生瞬间振冲击波,顶坏压力表,使表针无法复位归零。由此造成的压力表损坏不属于保修范围,特提醒注意。

    ⑥压力表内部的接线端子中1号端子是公共端子,2号端子是下限报警端子,3号端子是上限报警端子,4号端子是接地端。



2、报警主机的使用方法

    ①报警主机在安全场所安装前,打开报警主机底板的电池盖,装入电池,以备停电之需。

    ②把在安全场所的主机的电源插头插入220V交流电插座,电源指示灯亮，有线报警器即进入工作状态。

    ③无线报警器和电话联网报警器需进行布防设置后，即进入工作状态。
