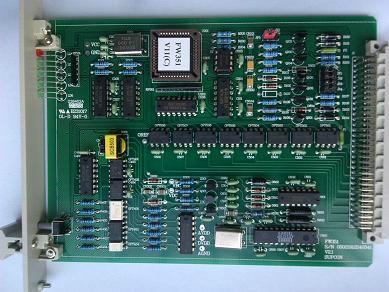

浙大中控ECS-100 标准信号输入卡FW351(B)

1FW351B 8路点点隔离的标准电压、电流信号输入卡;

2 FW351B可调理标准 = 2 \* ROMAN II = 3 \* ROMAN III型电压信号和标准 = 2 \* ROMAN II = 3 \* ROMAN III型电流信号;

3  FW351B采样 = 3 \* ROMAN III型信号时,卡件具有断线检测功能,一旦检测到断线,即上送‘断线’信号;

4   FW351B通过配置相应的端子板金额配电模块,卡件可以对外提供点点隔离的24V25.5V配电电压;

5    FW351B卡件可按1:1冗余配置

6      FW351B卡件性能指标

型号

FW351B

电源



供电

5V电源 (5+0.3VDC,Imax<100mA

24V电源(24+0.7VDCImax<10mA(不配电)

         24+0.7VDCImax<10mA(内配电)

配电

配电电压(24+1VDC或(25.5+1VDC(配置安全栅选择)

通道短路保护  26+2mA

技术指标

通道数

8

通道隔离方式

点点隔离

隔离电压

现场侧与系统侧  500VAC,50Hz,60s

通道间          250VAC,50Hz,60s

扫描周期

50ms,200ms

信号类型

电压      0-5VDC、(1-6VDC

电流       0-10mA、(4-20mA

精度

电压       +0.05%FS

电流       +0.1%FS

输入阻抗

电压       1M

电流       250

共模拟制比

120db

串模拟之比

60db

EMC指标

抗电快速脉冲群干扰

1KV

抗浪涌冲击干扰

2KV

抗射频电磁波干扰

10V/M

抗静电放电干扰

空气放电8KV,接触放电6KV

●端子板选择

FW351B)标准信号输入卡需要与对应的端子板配合使用,端子板可提供接线通道以及信号前线抗扰动处理。
