C波段单本振双极化单输出高频头

1.  输入频率(Input Frequency): 3.4 to 4.2Ghz

2. 本振频率(L.O. Frequency):5150MHz(±500 MHz@25℃)

3. 输出频率(Output Frequency):950 to 1750 MHz

4.输入端本振泄漏(L.O. Leakage Input Port): 45dBm

5.本振稳定度(L.O. Stability): ±1.5MHz(-40℃to+70℃)

6.噪声系数(Noise Figure)：<17°K typ

7.增益(Conversion Gain)：>65dB typ

8.增益平坦度(Gain Flatness)：±1 dBm(max)

9. 输入驻波(Intput VSWR)：2.5:1(max)

10. 输出驻波(Output VSWR)：2.0:1(max)

11.输出连接(Output Connector):F-female Connector

12. 输出阻抗(Output Impedance)：75Ω

13.极化隔离(Cross Polar Isolation)：20dB(min)

14. 镜频抑制(Image Rejection)：45 dB (min)

15. 相位噪声(Phase Noise)：-75dBc/Hz@10kHz(max)

16. 供电电压(Supply Voltage)：

1)11.5-14.0v(Vertical Polarization) ,

2)16.0-19.0v(Horizontal Polarization)

17.工作温度(Operating Temperature)：-40℃to+70℃

18. 储藏温度(Storage Temperature)：-40℃to+80℃

19. 相对湿度(Relative Humidity)：0%-95%

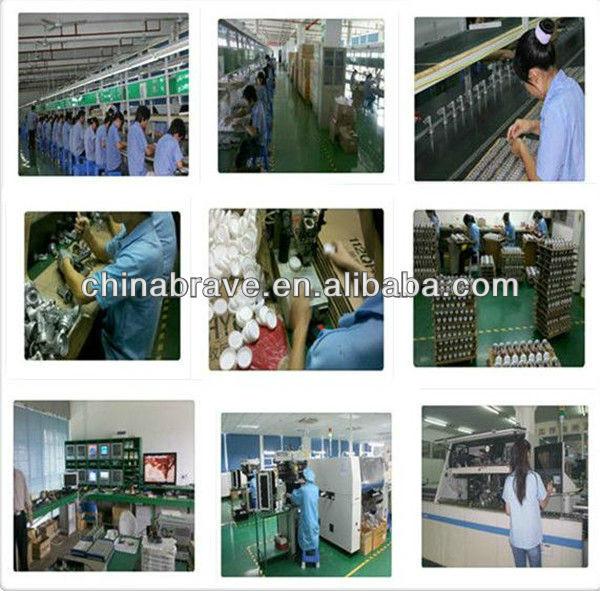

工厂图片：
