磁瓦装配机方案

一、设备功能特点

1.1多工位全自动实现 机壳上料、轴承压装、涂胶、两片磁瓦装配、单边卡簧装配、充磁并自动下料

1.2设备全自动运行，只需一名操作工维护：原材料的补给。

1.3下料自动排序

1.4机器故障自动停机报警和自动分料功能。

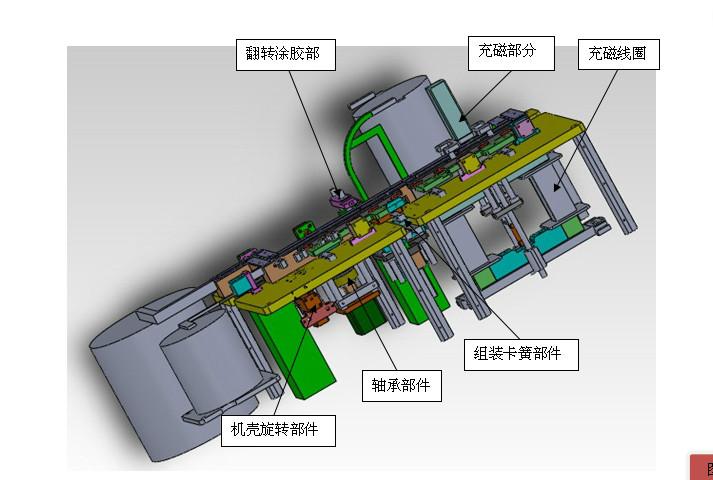

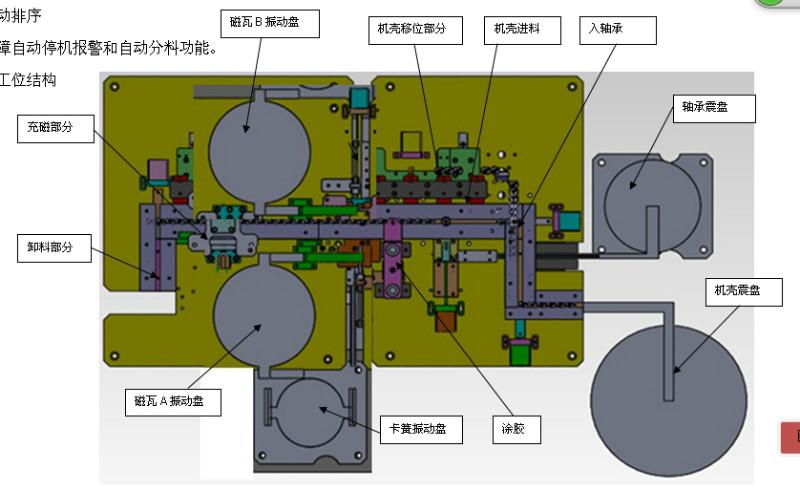

1.5附图示工位结构

二、设备基本参数

2.1外形尺寸（LXWXH）：2000X10001200mm

2.2输入电压：220V±10% 50\60Hz

2.3总功率：2.0KW

2.4气压：0.4~0.7MPa

2.5产能：35-45PCS/min

三、设备基本配置

3.1设备机械配置

3.1.1定位和滑动部组件采用SKD11钢材或ASP60(需热处理)，镀硬铬防锈

3.1.2机板，安装架采用皇牌45#镀硬铬防锈。

3.1.3机构电镀、烤漆以美化设备外观。

3.1.4  CSK直线导轨

3.2电器配置

3.2.1控制系统：信捷双PLC  触摸屏控制

3.2.2气动元件：台湾AirTac

3.2.3充磁线包：科羽鑫

四、保修及售后服务

 7.1设备由供方在使用方现场调试，质保期为验收合格后1年，在质保期内发生的任何非人为操作造成的设备质量问题，由供方免费维修或更换，质保期后的维修费供方收成本费。

 7.2供方长期提供备品及技术支援，不以任何原因停供。

 7.3供方负责免费到使用方指导调试设备，为使用方提供不少于8小时免费技术培训。

  7.4当设备出现异常时，在接到供方方电话通知的一个小时内回复，在工作日72小时内派人到甲方现场处理。

（以下无正文）
