JTW-LCD-SM6001差定温感温电缆

工作原理
探测器由感温电缆、微机处理器、终端盒组成。感温电缆由具有定温特性的感温电缆与具有差温特性的感温电缆绞合而成。微机处理器内设信号处理电路，其中包括信号采集、信号放大转换电路、环境温度测试电路等。微机处理器与一定长度的感温电缆和终端盒连接使用，微机处理器对感温电缆、及温度进行连续的监视，对于异常情况造成的温度升高和断线、短路进行报警。
三、主要功能特点及技术性能
1. 符合中华人民共和国国家标准GB16280-2005《线型感温火灾探测器》及国家第一号修改单相关要求。其动作性能的受热长度为1米。
2. 具有定温报警功能，定温报警阈值为85℃ 。
3. 具有差温报警功能。
4. 最大使用长度为200m。
5. 具有火灾报警、故障报警两组独立无源继电器触点输出。
6. 可以监视感温电缆的开路、短路故障。
7. 感温电缆具有可恢复功能。
8. 感温电缆采用绞合缆式结构，抗电磁干扰能力强。
四、主要技术参数：
1. 使用环境温度：-10℃～60℃。
2. 使用环境相对湿度：≤93％，无凝露。
3. 工作电压：DC24V±10％。
4. 静态监视电流：≤25mA。
5. 报警状态电流：≤45mA。
6. 继电器触点容量：1A/24VDC，0.3A/220VAC。
五、主要应用场所
1.    电缆隧道、电缆廊道、电缆夹层以及其它大型电缆室等电缆类区域；
2.    皮带输送机或系统等；
3.    液压站及润滑油库、油管廊及其它供油系统场所；
4.    电力分布系统：变压器、变电站（所）、马达控制中心以及其它电力切换装置系统等；
5.    酒库、仓库及货架库等；
6.    工业过程及材料输送系统；
7.    化学品储存工厂；
8.    计算机房、电气控制室以及其它洁净厂房等。
六、系统接线方式
1．外形尺寸及安装示意图

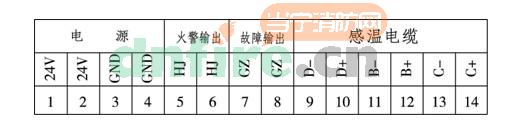

2．微机处理器接线端子说明

1. 端子1-4：DC24V电源端子，端子1、2为供电电源DC24V的正极，端子3、4为供电电源DC24V的负极。
2. 端子5-6：火灾报警继电器（报警时吸合）输出。
3. 端子7-8：故障报警继电器（故障时断开）输出。
4. 端子9-14：感温电缆接入端子，其中端子9（D-）、10（D+）分别与定温感温电缆连接（白色、橙色）；端子11（B-）、12（B+）分别与感温电缆两根褐色导线（漆包线）连接;端子13（C-）、14（C+）分别与差温感温电缆连接，其中芯线接C+端子，裸线接C-端子。感温电缆与微机处理器或终端盒连接时，必须清除感温电缆引线表面的漆包层及氧化层等，以保证电路连接良好。
3．终端盒接线端子说明

图3　终端盒接线端子示意图

终端盒接线端子C+、C-、B+、B-、D+、D-分别通过感温电缆的导体与微机处理器的接线端子对应连接。连接时必须清除感温电缆导体表面的漆包层及氧化层，以确保电路连接良好。
4．接线方式

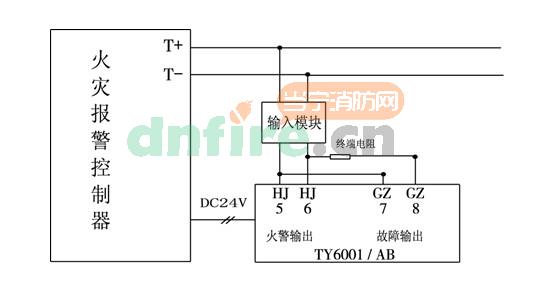

与火灾报警控制系统配套使用时，可通过其输入（监视）模块，将线型感温探测器的报警信号接入系统，其接线方式见下图4：

图4
