QX-Y系列压力表适用于测量无易爆危险，不结晶，不凝固及对钢合金不起腐蚀作用的液体、蒸汽和气体等介质的压力。


型号

精度等级

测量范围 Mpa

结构特点

接头螺纹

Y-60

2.5

0-0.06 0.1
           0.16 0.25 0.4
           0.6 1 1.6
           2.5 4 6
           10 16 25
           40 60

径向

M14×1.5

Y-100
           Y-150
           Y-200

1.6

M20×1.5

Y-60Z

2.5

轴向

M14×1.5

Y-100Z
           Y-150Z

1.6

M20×1.5

Y-60ZT

2.5

轴向带前边

M14×1.5

Y-100ZT
           Y-150ZT

1.6

M20×1.5

Y-100TQ
           Y-150TQ

径向带前边

使用工作温度：-40℃～70℃，相对温度不大于 85%
仪表执行标准：GB/T1226-2001

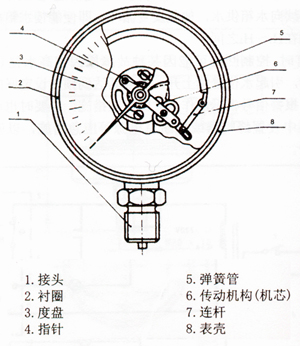

■ 结构原理
仪表的测量系统由接头、弹簧和传动机构组成。通过指针指示仪表读数。

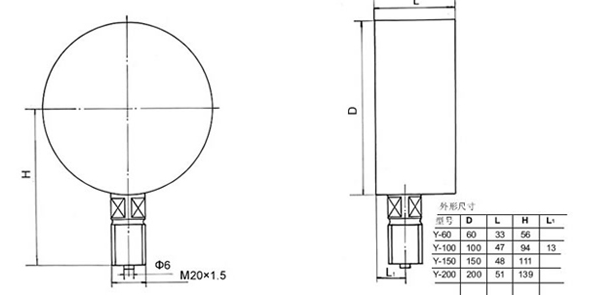

■ 外形尺寸


用来测量气体或液体压力的工业自动化仪表,又称压力表或压力计。压力测量仪表按工作原理分为液柱式、弹性式、负荷式和电测式等类型
