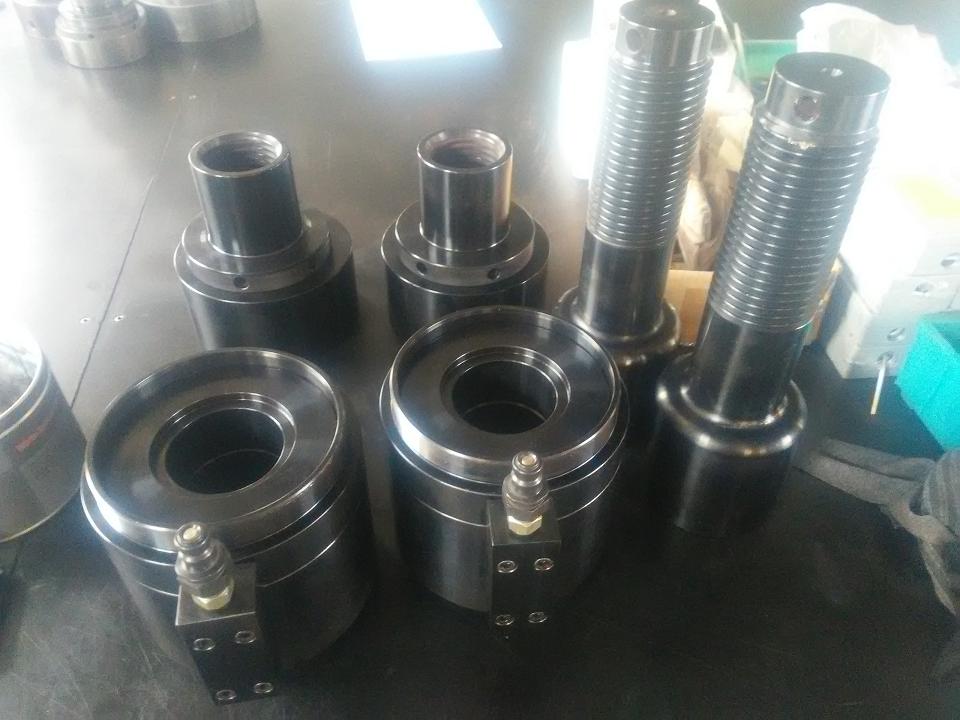

风电专用螺栓液压拉伸器双极复位型
风电专用螺栓液压拉伸器双极复位型
使用范围：船舶、钢铁、石化、电力等大型的设备
工作原理：
螺栓拉伸器是一般由液压泵、高压软管、压力表和拉伸器组成。其中液压泵为动力源，压力表反应泵的输出压力，高压软管联接液压泵和拉伸器。拉伸器是实现螺栓拉伸的执行元件。主要由活塞缸、复位机构、活塞、支撑桥和拉伸螺母组成。
工作时，液压油泵输出的高压油，经高压软管输送至液压缸。在高压油的作用下，液压缸产生拉伸力并作用于被预紧的螺栓上，然后随着活塞杆的继续运动，将螺栓拉伸达到预定伸长量（在材料的弹性范围内），然后拧紧螺母后，松卸螺栓的所加荷载，完成螺栓的预紧工作。
工作压力：150MPa。
主要技术参数：
型号
螺纹规格
(mm)
最大拉伸力
(KN)
尺寸（mm)
M
Inch
A
B
C
D
E
F
ZTD030
M30
1-1/8
460
61
74
75
27
30
205
ZTD 033
M33
1-1/4
570
66
81
80
29
33
218
ZTD036
M36
1-3/8
670
71
90
85
32
36
240
ZTD039
M39
1-1/2
800
77
96
90
34
39
260
ZTD 042
M42
1-5/8
920
83
102
96
37
42
265
ZTD 045
M45
1-3/4
1080
89
110
105
39
45
270
ZTD 048
M48
1-7/8
1220
94
116
110
42
48
280
产品特点：
2. ZTD系列液压拉伸器采用的双极的结构形式，牺牲轴向尺寸来保证径向尺寸。在外径不变的情况下，使活塞的有效面积增倍，产生的作用力加倍。
5. ZTD系列螺栓拉伸器使用纯拉力直接拉长螺栓，对联接的接触面无摩擦损伤，是精确控制螺栓预紧力的最佳方法。
详细介绍：
材料材质：42CrMo
密封系统：采用台湾密封件组合式密封
工作介质：32#或46#抗磨液压油
液压拉伸器螺栓性能数据
1.液压螺栓拉伸器在等油缸面积时，液压系统压力和螺栓拉伸力呈正比关系。
2.2．在压力不变情况下增加油缸面积可以提高螺栓拉伸力。
3.在卓泰液压螺栓拉伸器有明显标示“液压面积”数值。
4.螺栓所需拉力=液压拉伸器液压面积*泵站压力表读数
5.泵站压力表读数=螺栓所需拉力/液压拉伸器液压面积
以螺栓液压拉伸器ZTD042为例 液压面积为6594mm?
液压拉伸器的维护
① 使用电动液压泵作为动力源时，在启动油泵前，必须将卸载阀打开，以防电机过载。并将分配器上的排气螺塞卸下，以便排除气体。
② 应保持油箱的油量在贮油量的四分之三以上。加油时，应用120~160目的滤油网过滤。如果使用频繁，应两个月清洗一次滤油器，半年清洗一次油箱，同时更换新油液。
③ 液压泵每年应进行一次检修，用轻柴油或煤油清洗，并注意保护配台面。
④ 应注意拉伸器的使用范围，严禁超压使用。超压使用会损伤液压泵、液压缸等原件，降低使用寿命。
