SNHU8三螺杆泵

厂商 ：南京科友工业设备有限公司

江苏 南京市
  • 主营产品：
  • 韩国亚隆泵
  • YSN三螺杆泵
  • SPF三螺杆泵
联系电话 ：18018072397
商品详细描述

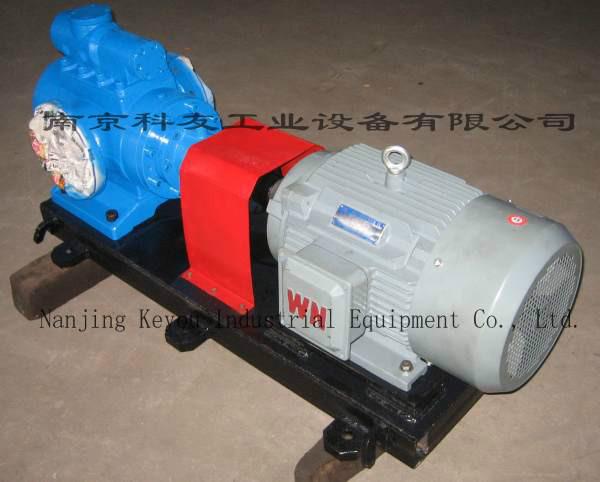

南京科友泵业有限公司SNH660R54U8W2三螺杆泵

用途：流程泵

驱动方式：电动

性能：耐磨

南京科友工业设备有限公司

180.180.72397 李常志

型号：SNH660R54U12.1W2三螺杆泵  SNH660R54U12.1W21三螺杆泵    SNH660R54U12.1W23三螺杆泵

SNH660R54UM3NW2三螺杆泵  SNH660R54UM3NW21三螺杆泵    SNH660R54UM3NW23三螺杆泵

      SNH660R54U8W2三螺杆泵     SNH660R54U8W21三螺杆泵       SNH660R54U8W23三螺杆泵 SNH660R54E6.7W2三螺杆泵    SNH660R54E6.7W21三螺杆泵    SNH660R54E6.7W23三螺杆泵

流量：865.9l/min

压力：1.0Mpa

功率： 17.28 kw

转速：1450r/min

驱动方式：电机驱动

进出口径：125mm 100mm

一、SNH三螺杆泵特点

1.转子液压平衡，振动小，噪音低。

2.输出稳定，无脉动。

3.高效率。

4.具有很强的自吸能力。

5.零部件采用通用性强的系列化设计，具有多种安装方式。

6.结构紧凑，体积小，重量轻，可在较高转速下工作。

二、输送介质种类

a. 润滑性液体：如机械油，滑油，重油，渣油

b. 低润滑性液体：如轻柴油，重柴油，含蜡稀油

c. 粘性液体：如各种合成橡胶液和人造胶液，乳化液

三、应用

·在供热设备中用做燃油，燃油供应和输送泵。

·在机械工业中用做液压，润滑和摇控马达泵。

·在化学石油化工和食品工业中用做装载，输送和供液泵。

·在船舶上用做输送、增压、燃油喷射和润滑油泵以及船用液压装置泵。

四、SNF三螺杆泵的型式代号

泵型式代号： SN   F   210   R   46   K   2   Y-  W3

                   1    2    3     4     5    6   7   8    9

1. 系列

2. 型式

3. 规格

4. 主杆的方向（R=右旋 L=左旋）

5. 螺旋角度

6. 结构特性及轴承

7．密封

8. 泵体

9. 材料组合

(1).从驱动端看，若要求泵轴顺时针转动，则选R，逆时针转动，则选L。




1. 系列

系列

主要特征

最大流量[l/min]

规格范围

最大排出压力[MPa]

SN

低压，单吸轴向力液压平衡

5300

40～5300

4

2. 型式

符号

结构说明

H

卧式地脚安装泵

F

端法兰联接泵

S

立式柱脚安装泵

E

泵转子组件，杆套插装泵

T

吊装浸没泵

G

同侧进出法兰联接泵（适用于齿轮传动）

C

O型进出法兰联接泵（适用于齿轮传动）



3. 螺旋角

规格

40

80

120

210

280

440

660

940

1300

1700

2200

2900

3600

5300

主杆螺旋角

38

36

42

40

43

40

40

42

38

42

42

40

46

46

46

42

46

46

46

46

44

46

42

46

46

54

46

54

54

54

52

46

50

46

54

54

51

54

54

54

4. 结构特性及轴承轴封

符号

结构说明

适用范围

K2

外置轴承，填料密封

介质润滑性较差，粘度大温度≤ 150℃

KA2

外置双列球轴承，填料密封

介质润滑性较差，粘度大温度≤ 150℃

U12.1

内置滚动轴承，轴承由介质润滑机械密封

介质润滑性良好温度≤ 80℃

E6.7

外置滚动轴承，可用润滑喷嘴注润滑脂机械密封

介质润滑性较差，工作温度高 T≤150℃

E15

外置滚动轴承，可用润滑喷嘴注润滑脂机械密封

介质润滑性较差，工作温度高 T≤200℃

QA

双列球轴承，无密封

齿轮传动泵

5. 泵体

符号

说明

备注

无标记

标准泵体适用于输送流动性好的润滑性液体

Y

双层泵体可用热蒸汽或热传输液体作载体对介质进行加热适用于输送高粘度加流动性差的液体,介质温度≤280°

泵安装图与标准型不同向厂家取 "

T

单层焊接泵体，适用于有特殊要求的场所

泵安装图与标准型不同向厂家取"

6. 常用材料组合

材料组合代码

泵体

视套

适用范围

W1

HT200

稀土铜钼球铁

可中低压输送润滑性较差，粘度适当的液体，如燃油等。

W2

HT200

ZL109

可低压输送润滑性好，粘度适当的液体，如润滑油等。

W3

QT450-10

ZL109

用于特殊场合（如船用泵）中低压输送润滑性好，粘度适当的液体，如润滑油等。

W5

QT450-10

稀土铜钼球铁

用于特殊场合（如船用泵）中低压输送润滑性较差，粘度适当的液体，如燃油等。

W21

HT200

ZCuSn5Pb5Zn5

可在较低压力下输送润滑性较差，或粘度较低的液体，如重油、燃油、柴油等。

W23

QT450-10

ZCuSn5Pb5Zn5

用于特殊场合（如船用泵）或在较高压力下输送润滑性较差，粘度较低的液体，如重油、燃油、柴油等。

W29

20(焊接组件)

ZCuSn5Pb5Zn5

用于有特殊要求的场所
