超声波纱布分条机

東莞市利瀚機械有限公司

大連鴻達機械製造有限公司

大陸總廠:東莞市東城外經科技園

设备咨询：【134 1246 5850吴小姐】   QQ咨询：1301454680

“鸿达”牌超声波纱布分条机 是利瀚机械自主研发的一款针对纱布特性经过优化改良的一款超声波分条设备，  该款纱布分条机可将宽幅卷材分切成各种适合生产需要的窄幅卷材。

“鸿达”牌超声波纱布分条机采用进口变频控制系统和PLC控制台,  可自动送料, 自动纠偏、恒张力控制，分切精度高、速度快、分条宽窄可任意调整；其特点更加明显，分切平整，收卷开，张力得当，尺寸无误；  本机自动化程度度, 从原料自动上料--------纠偏--------分切---------复卷一次成型。

设备参数：

产品名称：超声波纱布分条机

该产品别称：超声波分条机|纱布分条机/全自动布料分条机

型 号：HD-FT201605

功 率：15KW

电 压：220V

重 量：1750KG

外观尺寸：2800（L）*2500（W）*1800（H）mm（特殊需要还可定制）

有效分切宽幅：10㎜-1930㎜（特殊需要还可定制）

功率：7kW

最大原材料宽度：100---1930mm

 原料直径：100--600mm|

操作人员：1人多台设备



 设备特点：

1.取代传统的分切工艺，实现整机自动化操作，一机可节省近数十人，为客户解  决后顾之忧！

 2.自动送料，整支材料上架即可,采用磁粉张力控制，纠编系统自动调节，确保送料顺畅，分切边缘不变色，压纹后不翘边，分切宽窄长短可任意调整。

 3. 超声波采用日本进口超声波换能器，出力强劲。

4. 拉料包胶辊采用进口橡胶制作，表面用精密外圆磨床加工，不变形，出料平   整。

5. 设备采用原装SMC气动原件，使用寿命长，精准度高。

6. 设备电机采用日本安川伺服电机，速度快，运行稳定。

7. 切割长度精度高，自动送料，电脑计数，速度快，分条宽窄长短可任意调整

8. 台湾进口磁粉离合系统，恒张力控制

9. 滑轨采用进口台湾品牌，不变形，使用寿命长。

10.代表行业先进工艺的压纹分条技术,享有国家专利技术保护

主要机构  ：

（一）机架部份 采用厚钢板焊接而成牢固、角度平衡，使机器在高速工作状态下平稳。

（二）收卷部份 收卷采用3英寸气胀卷轴与磁粉张力控制器收卷，此机分切包边条操作简单，最大收卷直径可达600mm。

（三）放卷部份 放卷采用3英寸气胀放卷轴，最大放卷直径可达600mm，配有磁粉张力控制器和自动对边装置。

（四）切刀部份 切刀可使用圆刀，刀距可调节到20mm-1600mm之间。

（五）主机部份 采用5 KW电机，采用电子调速系统，使用时通过人工调节机器的速度。

（六）导辊部份 整机采用镀铬钢管，每条经过动平衡处理。

典型使用厂家：富昌饰品 艺翔纺织

使用注意事项

1、使用环境机台应安装在干燥、通风、光线好、方便操作的地方。

 2、开机前应首先把主机速度调到最低速度 3、安装刀片时应注意安全，以免刀片划伤

3、机台电源使用三相四线制（AC380V）且安全接地，以确保操作人员安全

4、对机台需加油的地方应定期保养 5、主轴与圆刀使用无级变速系统，可做工高低调速及正反转切换控制。

6、采用滚珠滑轨，平行推进切割宽度，配合精密滚珠丝杆，控制切割宽度及0.1毫米，达到高精度切割。

7、采用平行推进切割稳采用AC马达调整系统无级调整控制切割速度平移且不易磨损，达到高品质切条。

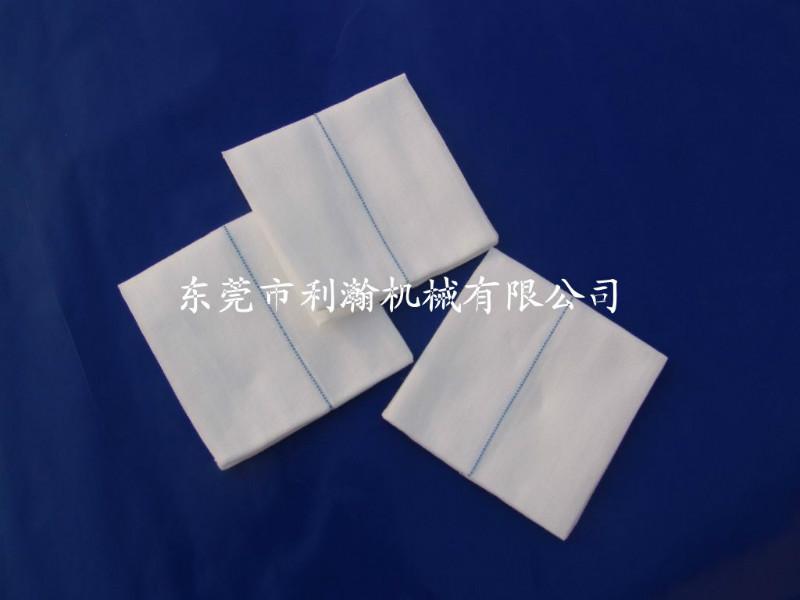

样品展示：
