SD/eMMC协议分析仪

SD/eMMC协议分析仪

品牌：SolidGear

SolidGear公司致力于提供记忆存储SD/eMMC综合测试解决方案，目前测试产品主要包括SD/eMMC总线协议分析仪（SGDK320A/SGDK330A）、SD卡模拟（SGDK320A）及SD Host Tester (SGDK320A).

SGDK320A主要功能特性：

一、SD/eMMC协议分析仪功能

Support：

1)  SD card ver3.00

            SDSC/SDHC/SDXC

            UHS-1 mode (208MHZ)

2)  SDIO ver3.00

3)  eMMC ver4.51

            4bit/8bit

HS200 (200MHz)

二、SD卡模拟功能

SGDK320A可以模拟SD卡的功能是否兼容SD记忆卡物理规范3.01版本。在模拟过程中，SGDK320显示器可以显示主机系统与SGDK320之间的总线活动，仿真包括速度等级（2,4,6,10）。此外，一些“真正的”SD卡难以控制的条件如BSY time，初始化时间，CRC错误等，可以在寄存器中编程（CID，CSD，SCR，OCR、SD_STATUS）.

三、SD Host Tester功能

SGDK320A主机3.01版本覆盖了50%SD记忆卡的物理符合性测试项目。这些项目包括：初始化，读/写/擦除协议，非正常操作如BSY超时、初始化超时、CRC错误等。

 另外，此仪器还可以测试DC和AC的特性

SGDK330A（SD/eMMC协议分析仪）功能特性：

SGDK330A主要的功能与SGDK320A第一个功能：协议分析仪是一样的，主要是对SD卡及eMMC进行总线协议分析。

1） SGDK330A捕获信号，解码其协议，在PC上以用户友好的格式显示分析仪记录下来的信息。

2） Media进入的速度信息，例如 Read latency和busy time, 都会显示在Log上。

3） 用户可以定义多达4个Commands, 例如供应商特定的Command.

4)   支持4级Sequence触发，触发事件可以使“error condition(CRC error,status error)”,”sddress hit”,”long busy”或外部触发。

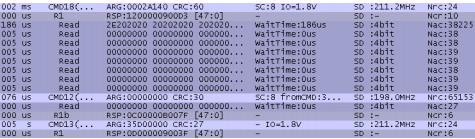

Sample Log:

                                ［ SD card UHS-I 208MHz ］

                                        ［ SDIO 8bit ］
