厂商 ：上海泰博雷特机械有限公司
上海 上海- 主营产品：
- 高速压片机
- 马赛克压片机
- 螺旋藻压片机

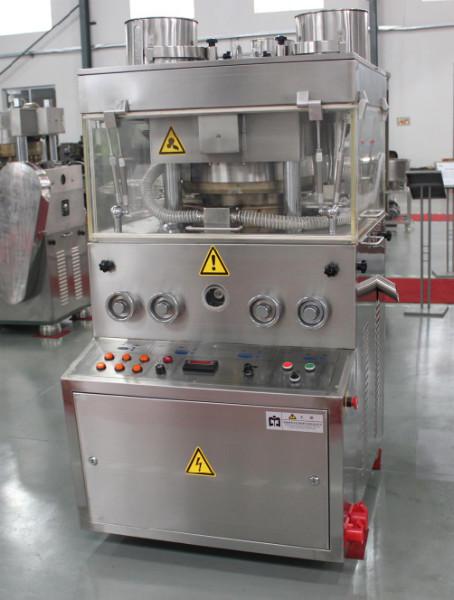

本机是一种双压式自动旋转，连续压片的机器，将颗粒状原料压制成圆片、刻字和异形、双色片剂它主要用于制药工业的片剂生产，同时适用于化工、食品、电子等工业企业。
一、特点：
1、外围罩壳为全不锈钢封闭形式，内部台面采用不锈钢材料，能保持表面光泽与防止交叉污染，符合GMP要求。
2、装有有机玻璃透视窗，可视压片状态，侧面板能全部打开，易于内部清理和保养。
3、所有控制器和操作件均布局合理。
4、采用变频调速装置进行电气调速，操作方便，转动平稳，安全准确。
5、配有过载保护装置，当压力过载时，能自动停机。
6、实行机电一体化，采用触摸键及屏幕显示。
7、率先试用半自动润滑装置及转台上端有机玻璃防尘装置。
8、传动系统密封在主机下方油箱中，是安全分离的独立部件，亦不会有相互污染，又使传动部浸润在油池中，易散热且耐磨。
9、配有吸粉装置，能将压制室内的粉尘吸取。
10、易损件如上轨道、加料器、料斗、传动蜗杆、粉量器等与ZP33型产品具有通用结构，有利于标准化、通用化、系列化。
二、主要技术参数
|
型号 |
ZP31D(Φ420) |
ZP45D |
|
冲模数 |
31 付 |
45付 |
|
最大压片压力 |
100 千牛 |
80千牛 |
|
最大压片直径 |
20 毫米 |
13毫米 |
|
最大充填深度 |
15 毫米 |
15毫米 |
|
最大片剂厚度 |
6 毫米 |
6毫米 |
|
转盘转速 |
10－30 转/分 |
3-35转/分 |
|
最大生产能力 |
111600 片/时 |
189000片/时 |
|
电机功率 |
4 |
4千瓦 |
|
电源 |
380/50 伏/赫 |
380/50 伏/赫 |
|
外形尺寸 |
1240×980×1650 毫米 |
1240×980×1650 毫米 |
|
主机重量 |
1950 公斤 |
1950公斤 |
三：主要电器配置清单
|
名称 |
型号 |
生产厂家 |
|
电机 |
3KW 8级或4KW6级 |
上海力超 |
|
变频器 |
P/N 132F0024 |
丹麦丹佛斯 |
|
接触器 |
CFC1-22/25 |
上海华通 |
|
接触器 |
CFC1-9/22 |
上海华通 |
|
继电器 |
JTX-2C/AC220V |
上海华通 |
|
继电器 |
JTX-2C/DC24V |
上海华通 |
|
热继电器 |
JR36B-20 |
上海华通 |
|
荧光灯电感镇流器 |
BPL9W220VB2SC |
飞利浦 |
|
小型三相断路器 |
D247-63 |
上海华通 |
|
急停开关 |
AR22V2R-11R |
日本富士 |
|
钥匙开关 |
AR22JR-3A11A |
日本富士 |
|
指示灯 |
DR22E3L-E4G |
日本富士 |
|
行程开关 |
LX19-001 |
上海华通 |
|
排风扇 |
FK3321.100 |
上海雷普电气 |
|
控制按钮 |
LAY7 |
上海华通 |
|
计数器 |
与机器配套例40：1×29 |
上海手轮转数仪表厂 |
|
迅响器 |
AD16-22SM/R |
上海二工电气厂 |
|
开关电源 |
HGS-25-24 |
上海恒基电子公司 |
四、主要材料配置清单
|
名称 |
材料 |
表面热处理硬度 |
|
转台 |
1QT500-7铸铁制造（标准配置） 245#钢表面镀硬铬(选配） 3SS304不锈钢中盘（选配） |
无 |
|
中心轴和传动轴材料 |
GB/T3077-1999规定的40Cr中碳合金结构钢 |
无 |
|
主传动蜗轮 |
GB/T1176-1987规定的ZQSn10-1锡青铜 |
表面热处理硬度为HRC45-48 |
|
蜗杆蜗轮 |
GB/T3077-1999规定的40Cr中碳合金结构 |
表面热处理硬度为HRC45-48 |
|
压轮 |
GB/T1222-1984规定的GCr15高碳铬轴承钢 |
压轮外圆表面热处理硬度为HRC60-62 |
|
轨导 |
用GB/T1222-1984规定的GCr15高碳铬轴承钢 |
钢制导轨与冲杆接触的表面热处理硬度为HRC58-62。
|
|
加料器 |
锡青铜ZQSn6-6-3,表面镀铬 |
无 |
|
台中板
|
不低于GB9439-1998规定的HT200铸铁 |
无 |
|
主体材料 |
不低于GB9439-1998规定的HT200铸铁制造 |
无 |
|
料斗
|
不锈钢(OCr18Ni9)
|
无 |
|
面板围罩 |
不锈钢(OCr18Ni9)
|
无 |
|
上压轮架罩 |
不锈钢(OCr18Ni9)
|
无 |
