潍坊螺旋输送机

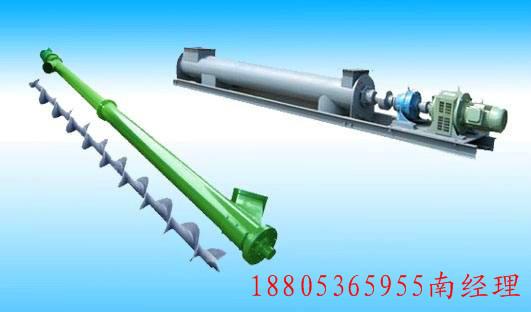

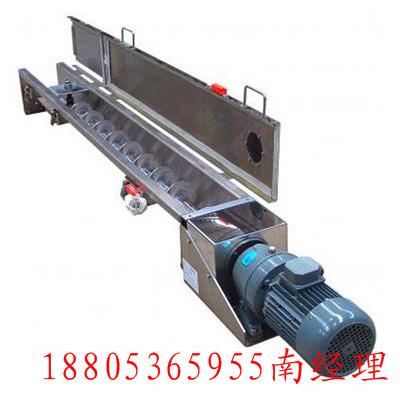

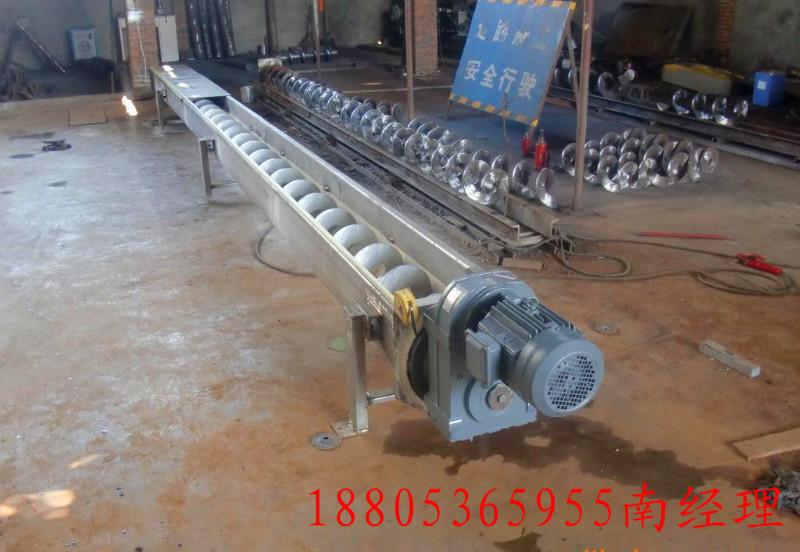

  潍坊螺旋输送机的结构

       本产品主要由驱动装置、头部装配、机壳、无轴螺旋体、槽体衬板、进料口、出料口、机盖（需

要时）、底座等组成。

1、驱动装置：采用摆线针轮轮减速机或轴装式硬齿面齿轮减速机，设计时应尽可能将驱动装置设在出料

口端，使螺旋体在运转时处在受拉状态。

2、头部装配有推力轴承，可承受输送物料时产生的轴向力。

3、机壳：机壳为U型或O 型，上部加防雨型机盖，材质有不锈钢或碳钢或玻璃钢。

4、无轴螺旋体：材质为不锈钢或碳钢。

5、槽体衬板：材质为耐磨的塑料板或橡胶板或铸石板等。

6、进、出料口：有方形和圆形两种，一般进、出料口形式由用户决定。

  潍坊螺旋输送机是在化工、建材、粮食等部门中广泛应用的一种输送设备，主要用于输送粉状、颗粒状和小状物料。它不适宜输送易变质的、粘性的和易结块的物料。

　潍坊螺旋输送机使用的环境温度为-20～50℃；物料温度小于200℃；输送机的倾角β≤20°；输送长度一般小于40米，最长不超过70米。

　潍坊螺旋输送机与其它输送设备相比较，具有结构简单、横截面尺寸小、密封性能好、可以中间多点装料和卸料、操作安全方便以及制造成本低等优点。它的卸点是机件磨损较严重、较送量较低、消耗功率大以及物料在运输过程易被破碎。

　潍坊螺旋输送机的螺旋叶片有实体螺旋面型、带式螺旋面型及叶片螺旋面型三种。实体螺旋面称S制法，其螺旋节距GX型为叶片直径的0.8倍，适用于输送粉状和粒状物料。带式螺旋面又称D制法，其螺旋节距与螺旋叶片直径相同，适用于输送粉状及小块物料。叶片式螺旋面应用较少，主要用于输送粘度较大和可压缩性物料，在输送过程中，同时完成搅拌、混合等工序，其螺旋节距约为螺旋叶片直径的1.2倍。

  潍坊螺旋输送机的分类：

　　水平螺旋输送机

　　螺旋轴与水平面的夹角小于15°布置的螺旋输送机。

　　倾斜螺旋输送机

　　螺旋轴与水平面的夹角大于15°，小于90°布置的螺旋输送机。

　　垂直螺旋输送机

　　螺旋轴与水平面垂直布置的螺旋输送机。

　　可弯曲螺旋输送机

　　螺旋轴及叶片由可弯曲挠性构件组成的螺旋输送机。

　　移动式螺旋输送机

　　具有行走机构，可以整机移动的螺旋输送机。

　　弹簧螺旋输送机

　　以挠性螺旋弹簧作为输送构件的螺旋输送机。

　　双螺旋输送机

　　具有两根相互平行、分别为左右方向旋转的螺旋的螺旋输送机。

　　件货螺旋输送机

　　无载料槽，有两跟相互平行、转速相同、方向相反的左右螺旋组成。用于输送成件物品的螺旋输送机。

　　螺旋管输送机

　　具有内螺旋而自身又能旋转的螺旋输料管的螺旋输送机。
