福州鞋业专用刀片放版机

应用范围

      （适合鞋厂放版级放、电脑算料、电脑切割纸样。）电脑鞋样放版，电脑鞋样切割，电脑排刀算料。

----联系人：15805976786陈生QQ:2355895786




---

工作流程


鞋厂电脑化解决方案







---

工作原理




1、使用扫描仪把纸样“母版”扫描入电脑。

2、使用fast鞋样级放软件把电脑纸样进行扩缩级放。

3、把级放好的电脑纸样输入鞋样电脑切割机，切割纸样。

4、把级放好的电脑纸样进行排刀算料，输出报价单、裁断单、采购单、财务报表等.

术语说明：

1·按左键、中键、右键：表示鼠标的按钮。

2·打“Z”：表示从键盘上按键“Z”再按回车键

   按“Ctrl+A”键：表示在键盘上按住Ctrl键不放，同时按A键，再松开

   按“Esc”键：表示按键盘的功能键“Esc”

华士特系统说明：

1·启动华士特：左键双击桌面上的图标

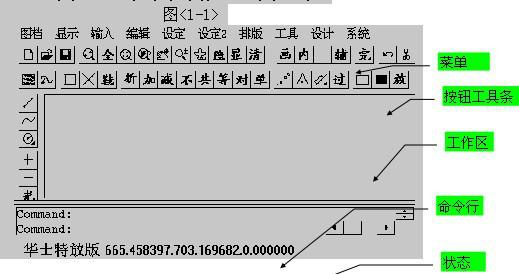

2·华士特界面：如图<1-1>

3·退出系统：左键按菜单[图档]--[系统结束]

                     图<1-1>

8．3串口参数设置


说明：默认设置为波特率=57600，数据位=8，停止位=1，无校验。

设定程序

（1）按  暂停   键，机器进入暂停状态。

（2）按  菜单  键，出现如下所示的画面。
重合        校正
笔号        拖刀

（3）按  NEXT      键，出现如下所示的画面。
清空        停机位
RS_232      功能

（4）按  F3  键，出现如下所示的画面。
清空        停机位
RS_232      功能

（5）按  NEXT      键进入该选项，出现如下所示的画面。
57600        8
1            NO

（6）按  F1    F2    F3    F4  键，选择相应选项。

（7）按  ↑  ， ↓   键，修改当前选择对应参数。如“57600”代表串口波特率；“8”表示串口的数据长度；“1”表示停止位数量;“NO”表示是否校验。

（8）按  确认  键，保存当前所作的修改。

（9）按   暂停  键，返回到联机状态。
