商品详细描述
产品型号：Z940H/Y
· 产品口径：DN150-700mm
· 产品压力：1.6-10.0MPa
· 产品材质：WCB,A105,F304,F316
楔式电动闸阀 介绍

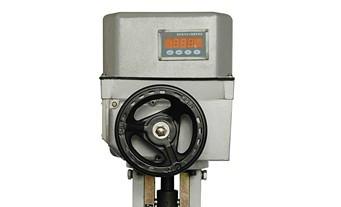

Z940H楔式电动闸阀楔式电动闸阀电动楔式闸阀是一种做直线运动的阀门，Z940H楔式电动闸阀与Z型多回转执行机构相配，有开关型和智能型。此阀门操作简单是一种最常见的启闭阀，Z940H楔式电动闸阀利用闸板的上下工作来接通和关断管道中的流体介质。广泛用于电力、冶金、石油、化工、造纸、污水处理等部门。
一、Z940H楔式电动闸阀特点
1、流体阻力小，密封面受介质的冲刷和侵蚀小（闸板开启度高）
2、开启较有力，密封性能好，介质流向不受限制，不拢流，不降压力。
3、形体简单，制造工艺性好，使用范围广。
4、闭阀所需力矩较小。
二、Z940H楔式电动闸阀技术参数和性能指标
|
型号规格
|
额定转矩(N.m)
|
公称推力(KN)
|
最大阀杆直径(mm)
|
最大转圈数(圈)
|
手动速比
|
输出转数(r/min)
|
电机
|
||
|
型号
|
功率(KW)
|
电流(A)
|
|||||||
|
Z5
|
50
|
20
|
28
|
10
|
1:1
|
12
|
YDF112
|
0.12
|
0.7
|
|
Z10
|
100
|
40
|
28
|
50
|
1:1
|
24
|
YDF212
|
0.25
|
1.3
|
|
36
|
YDF221
|
0.37
|
1.6
|
||||||
|
Z15
|
150
|
40
|
28
|
50
|
1:1
|
24
|
YDF221
|
0.37
|
1.6
|
|
36
|
YDF222
|
0.55
|
2.4
|
||||||
|
Z20
|
200
|
100
|
40
|
50
|
1:1
|
18
|
YDF221
|
0.37
|
1.6
|
|
Z30
|
300
|
100
|
40
|
50
|
1:1
|
18
|
YDF222
|
0.55
|
2.4
|
|
Z45
|
450
|
150
|
48
|
120
|
1:1
|
24
|
YDF311
|
1.1
|
3.4
|
|
20:1
|
36
|
YDF312
|
1.5
|
4.5
|
|||||
|
Z60
|
600
|
150
|
48
|
120
|
1:1
|
24
|
YDF312
|
1.5
|
4.5
|
|
|
|
|
|
|
20:1
|
36
|
YDF321
|
2.2
|
6.5
|
|
Z90
|
900
|
200
|
60
|
120
|
1:1
|
24
|
YDF321
|
2.2
|
6.5
|
|
25:1
|
36
|
YDF322
|
3
|
9
|
|||||
|
Z120
|
1200
|
200
|
60
|
120
|
1:1
|
24
|
YDF322
|
3
|
9
|
|
25:1
|
|||||||||
|
Z180
|
1800
|
325
|
70
|
150
|
25:1
|
24
|
YDF411
|
4
|
11
|
|
36
|
YDF412
|
5.5
|
14
|
||||||
|
Z250
|
2500
|
325
|
70
|
150
|
25:1
|
24
|
YDF412
|
5.5
|
14
|
|
Z250
|
3500
|
700
|
78
|
120
|
25:1
|
18
|
YDF421
|
7.5
|
19
|
|
Z500
|
5000
|
700
|
78
|
120
|
25:1
|
18
|
YDF422
|
10
|
26
|
