XL-21动力柜

XL-21动力配电箱

 用途

XL-21型低压动力配电箱适用于发电厂及工矿企业中，在交流电压500伏及以下的三相四线或三相五线系统作动力配电之用。XL-21型低压动力配电箱系户内装置靠墙安装，屏前检修。

结构特征

XL-21型低压动力配电箱系封闭式，外壳用钢板弯制而成，刀开关操

作手柄于箱前右柱上部，可以作为切换电源之用。配电箱前面装有一

只电压表，指示汇流母线的电压。配电箱前面有门，门打开后，配电箱内全部设备敞露、

便于检修维护。本配电箱均采用国内自行设计的型组件，具有结构紧凑，检修方便，线路方案可以灵活组合等特点。配电箱除装有空气断路器和熔断器作为短路保护外，还装有接触器和热继电器，箱前门可装操作按钮和指示灯。

外形及安装尺寸

1、动力配电箱A型结构的外形及安装尺寸见图1。

2、动力配电箱B型结构的外形及安装尺寸见图2。

订货须知

订货时客户应提供下列资料

1、一次线路方案及单线系统图；

2、二次线路展开系统图；

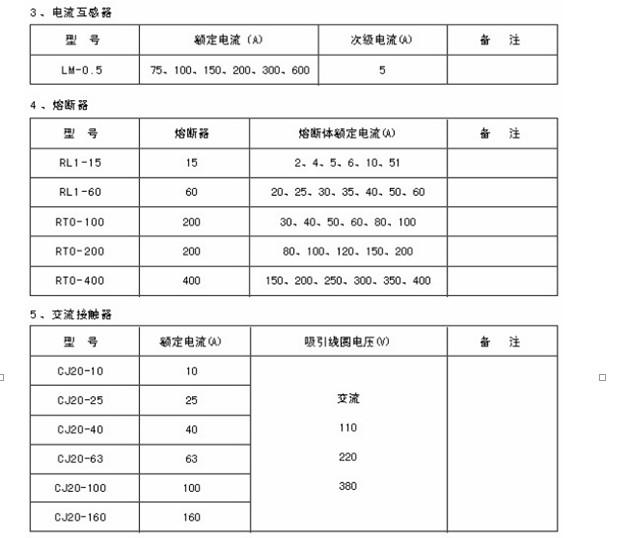

3、每箱内所装各种电器设备详细规格及数据，

4、在订购B型结构时尚须提供动力配电箱的排列图和平面布置图。
