安装式广角度船(陆)用电表
性能简介:
本公司生产的船(陆)用96x96mm、72x72mm方形广角度表及96x96mm、80x80mm、120x120mm方园形广角度表,在参照国内产品的基础上,吸收消化了同类产品的优点;根据船舶等行业实际使用环境条件及要求,对仪表结构、材料、密封等方面进行设计改进。仪表不但具有先进的电子技术、合理的结构、优良的质量,而且仪表造型美观、重量轻,具有抗机械力和环境气候能力。先进的变换线路和表头一体化结构给用户安装带来十分方便,并可扩展品种规格及非电量的测量指示、还可替代进口同类(仪表)产品。
其主要特性:
1、仪表机芯结构采用磁电系张丝支承,转动无磨擦,工作可靠。
2、抗机械冲击高,振动在加速度小于等于0.7g条件下满意运行。
3、仪表精度高:频率表为0.5级,功率因数表为3.0级,其它为1.5级。
4、指针展开角为250度/270度/240度。
5、工作环境温度:-25度~55度
6、外壳防护符合IP42,IP52,IP54,允许有油雾、盐雾、霉菌、灰尘、凝露等存在。
7、耐电压:电路与外壳AC2200V/1分钟。
8、绝缘电阻:DC 500V 1分钟大于100兆欧。
9、表面为白面黑字,也可制成黑面“借光”
主要技术参数
名 称 |
代 号 |
精 度 |
常用规格 |
备 注 |
交流电流表 |
A |
1.5 |
0.5-50A |
直接接通 |
交流电流表 |
A |
1.5 |
10/5A-800/5A |
经电流互感器通次级电流 |
交流电流表 |
KA |
1.5 |
1KA-10KA |
经电流互感器通次级电流 |
交流电压表 |
V |
1.5 |
10V-600V |
直接接通 |
交流电压表 |
KV |
1.5 |
1KV-35KV |
经电压互感器通次级电压 100V |
直流电流表 |
?A mA |
2.5 |
50μA-500μA 1mA-500mA |
直接接通 |
直流电流表 |
A |
1.5 |
1A-15A |
直接接通 |
直流电流表 |
A |
1.5 |
15A-750A |
接外附分流器75mV.60mV.50mV |
直流电流表 |
KA |
1.5 |
1KA-3KA |
接外附分流器75mV.60mV.50mV |
直流电压表 |
V |
1.5 |
3V-600V |
直接接通 |
直流电压表 |
KV |
1.5 |
1KV-3KV |
接外附定值电阻 |
频率表 |
Hz |
2.5 |
45-55HZ 55-65HZ |
36V.100V.127V.220V.380V |
功率表 |
KW.VAR |
2.5 |
100V 380V 380-380KV |
经电压互感器通次级电压100V 经电流互感器通次级电流 5-10KA/5A |
功率因数表 |
cosφ |
2.5 |
COSφ =0.5-1-0.5 |
100V/5A 220V/5A 380V/5A |
三相同步表 |
S |
2.5 |
100V、220V、380/100V |
|

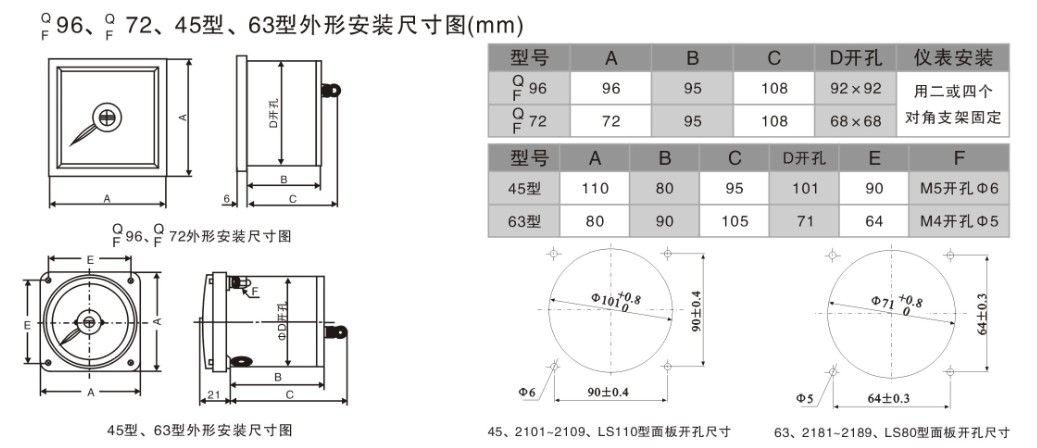

尺寸图:

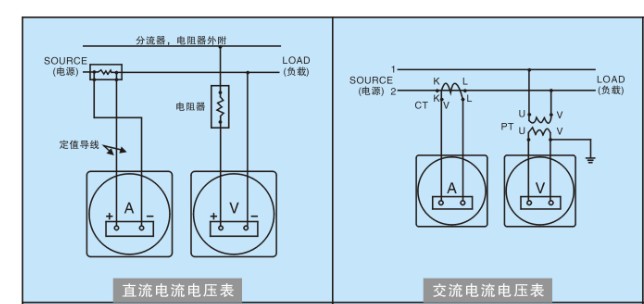

接线图:
