金银花烘干控制器



金银花烘干设备组成

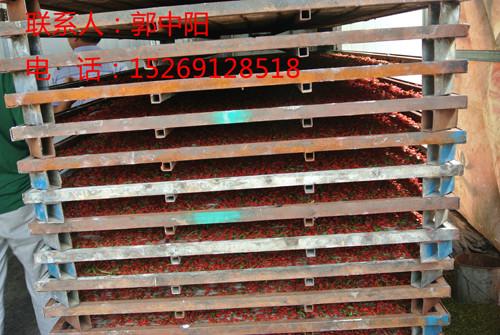

　　杀青机、高效节能热风炉(配强力风机）、立式多层翻转干燥箱、温控箱。

金银花烘干控制器，药材烘干控制器，海产品烘干控制器

主要特点

1、 适用于燃煤型、电加热型烤房烤箱的自动控制；

2、 使用数字温湿度传感器和高性能单片机设计稳定可靠；

3、 分段式烘烤工艺，内置多套成熟工艺曲线，用户可自选，

也可自设，满足不同地域金银花烘烤需要；

4、 可自动控制和手动控制加热设备和排湿设备工作；

5、 PID控温技术，温湿度变化稳定,控制精度高；

6、 历史状态数据记录（温湿度记录、设置记录）和查询；

7、 密码保护功能；

8、 键盘锁功能；

9、 兼容干湿球和相对湿度传感器；

10、 烘干成品质量高，目前已经全国金银花集中种植地区销售千余台，获得广大种植户的一致好评

技术指标

指标名称		指标参数
工作电压		AC220V±20%
加热控制方式		燃煤，可自动控制加煤机	电加热（3～100KW）
温度检测范围		0～99.9℃
温度分辨率/精度		0.1℃/0.5℃
温度控制精度		±2℃
湿度检测范围		相对湿度：5%～99%；干湿球：0～99.9℃
湿度分辨率/精度		相对湿度：1%/3%；  干湿球：0.1℃/0.5℃
湿度控制精度		相对湿度：±1.5%； 干湿球：±1.5℃
传感器线长		4.5米，标配：相对温湿度传感器  选配：干湿球温湿度
输出容量	鼓风机	AC220V 3A
	冷风门	AC220V 3A
	循环风机	AC220V  3A（三相及大功率风机可配交流接触器）
	排湿风机	AC220V  3A（三相及大功率风机可配交流接触器）
外壳材料		表面镀锌板金控制柜
外壳防护等级		IP54M
外型尺寸		32*25*14cm

适用范围:

适用于金银花、大枣、药材、果蔬、海产品等各类农副产品烘干；

烘干机安装要领及注意事项安装

　　烘干机安装前的准备工作首先就是基础验收，主要检查基础混凝土浇注质量与尺寸位置偏差。外观上要求基础表面干净，无油污、灰尘、杂物，无钢筋裸露、无裂纹缺角、预期留孔内无残留壳板，以及其它浇注缺陷。对于基础尺寸与位置偏差应符合下列要求：外形尺寸与基础坐标位置，纵横轴线误差小于20mm.不同平面标高误差小于20mm、只允许负不允许正;斜度误差全长小于20mm，出料端允许不允许正;上平面不平面度小于5mm/m，全长小于10mm。 　　其次是设备验收，对照烘干机制造商提供的设备装箱单，对零件、部件、标准件、随机文件等进行清点，检查有无错发缺件、变形损坏等情况，并作好记录，以便在安装前采购或制备。清除包装时涂饰的保护涂层以及粉尘、油污、锈蚀等情况，检查修整在运输装卸过程中所造成的损坏变形。对零部件、关键配合件，进行预检测和预装配，以避免安装工作中的返工，保证安装进度及安装质量。 　　再次是编制安装工艺，包括基本安装程序基本安装程序，安装工艺方法，安全技术要求。 　　然后就是设置垫板，确定垫板的合理布局，注意垫板应尽量靠近地脚螺栓和布置在载荷的重心位置上，以防垫板受力不均。每组垫板数量不得超过5块，较厚的垫板放上下，薄的放中间，摞放整齐接触完好，当调整不能完全重合时，接触面积应大于80%。最下面的垫板与基础应有足够的接触精度，以基础接触密实，放置平稳，不得有空角晃动现象，并且保证垫板上下在纵的方向斜度与基础相同，横的方向上要基本水平。 　　机座划线，利用光学经纬仪、激光准直仪或精度较差的拉线法，进行托轮底座横向找平找正，纵向找斜度反复数次，直至坐标位置、横向水平、纵向斜度达到要求为准。 　　起吊就位，使筒体装置平稳地落到前后托轮上面，若筒体较长较重，整体吊装有困难，可根据实际情况依次分段吊装，但必须制定具体方法和所需辅助支承架、工具等安全措施。 　　安装进出料装置，分别安装前后进出料箱，并控制进出料箱上密封处斜法兰与筒体两端周边间隙均匀，筒体转动时周边间隙误差小于10mm.烘干机是选矿设备中的主要设备之一，安装要求技术性强，工艺标准高。安装工作应根据有关的设计文件、图纸、标准规范及规程、按正确安装程序及本作业指导书进行合理的施工。
