厂商 ：深圳市博亚精密仪器有限公司
广东 深圳市- 主营产品：
- 影像测量仪
- 影像式测绘仪
- 大行程影像测量仪
影像测量仪适用范围：
本产品适用于产品开发、二维抄数、品质检测等领域，如机械、电子、航空航天、模具、弹簧、齿轮、接线端子、电路板接点、五金塑胶、磁性材料、电子线路、元件、手表、小五金冲压业、矿石业、及其它精密小五金行业等。
影像测量仪特点：
影像式精密测绘仪系列产品，克服了传统投影仪的不足， 能将被测物体影像直接输入到计算机，使其数字化。产品集绘图、测量及检测功能为一体， 功能更强大，操作更简便。产品自上市以来，影像式精密测绘仪系列产品 凭其人性化的设计、可靠的质量、强大的功能及合理的价位受到了广大客户极大的认可和欢迎。高精度花岗石底座、立柱，工作台保证用于极高的稳定性及刚性。精密无牙传动、灵敏可靠、无背隙、并可快速移动。两层工作台设计、精密级V型导轨，保证拥有极高的机械精度。
高品质光学镜头和高分辨率CCD，确保拥有清晰的测量画面。LED环形表面冷光源及轮廓冷光源，避免工件发热产生变形。

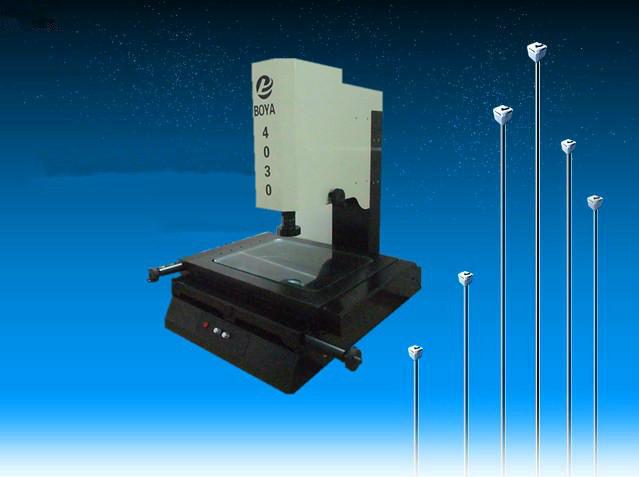

4030影像测量仪主要特征：
高精度花岗石底座、立柱，工作台保证用于极高的稳定性及刚性。
精密无牙传动、灵敏可靠、无背隙、并可快速移动。
两层工作台设计、精密级V型导轨，保证拥有极高的机械精度。
高品质光学镜头和高分辨率CCD，确保拥有清晰的测量画面。
LED环形表面冷光源及轮廓冷光源，避免工件发热产生变形。
专业2D,3D影像测量软件，功能强大，操作简便。
规格参数
1主机体尺寸（mm）：715*550*830
2工作台面（mm）：560*460
3玻璃台面（mm）：445*345
4工作行程（mm）：400*300
5仪器重量(kg)：240KG
6 Z轴升降行程(mm)：150
7 工作距离(mm)：90mm
8 X Y Z数显解析度(mm)：0.001
9 X、Y轴线性精度：（3+L/200）?m，Z轴重复精度5um
10 摄象机：彩色1/3″CCD
11 变焦物镜倍率：0.7-4.5X
12 放大总倍率：40-240x
13表面照明：LED环形超亮冷光源（使用寿命长，不会引起被测物件变形）
14轮廓照明：LED超亮圆形冷光源（使用寿命长，不会引起被测物件变形）
15电 源： 220V
16 载物台承重：20KG
整机保修：保修期从测量机在买方调试验收合格后之日起18个月,在此期间内机器故障，免费维修（需更换配件，按配件进货价格进行收费），实行终身维护。
对已配装给用户的软件，我公司将提供免费升级
安装调试：由我公司负责，最终验收按技术协议验收
交货期：收到预付款后7个工作日内发货，如有特殊要求定做的，交货期另外协商
售后服务：在接到用户故障信息后24小时内响应，48小时内到用户现场排除故障；
设备保修期满后，能终生提供及时、优质、价格优惠地技术服务和备品供应。
包装运输：包装箱为无虫害、坚固的木箱，适用于长途运输，防潮、防锈、防震、防粗暴装卸，适用于陆运，适用于整体叉装，注明重心和叉装部位。
仪器保养与维护：
1、仪器应放在清洁干燥的室内（室温20℃±5℃，湿度低于60%），避免光学零件表面污损、金属零件生锈、尘埃杂物落入运动导轨，影响仪器性能。
2、仪器使用完毕，工作面应随时擦拭干净，最好再罩上防尘套。
3、仪器的传动机构及运动导轨、应定期上润滑油，使机构运动顺畅，保持良好的使用状态。
4、工作台玻璃及油漆表面脏了，可以用中性清洁剂与清水擦拭干净。绝不能用有机溶剂擦拭油漆表面，否则，会使油漆表面失去光泽。
5、仪器LED光源使用寿命很长，但当有灯泡烧坏时，请通知厂商，由专业人员为您更换。
6、仪器精密部件，如影像系统、工作台、光学尺以及Z轴传动机构等均需精密调校，所有调节螺丝与紧固螺丝均已固定，客户请勿自行拆卸，如有问题请通知厂商解决。
7、软件已对工作台与光学尺的误差进行了精确补偿，请勿自行更改。否则，会产生错误的测量结果。
8、仪器所有电气接插件、一般不要拔下，如已拔掉，则必须按标记正确插回并拧紧螺丝。不正确的接插、轻则影响仪器功能，重则可能损坏系统。
