深圳某PCB板公司除尘方案

公司概况:

东莞市汇乐清洁设备有限公司——专业从事工业绿色环保设备行业的领先者之一,集研发、生产、销售、服务于一身。经过多年努力,打造了具有优良品质的“VILLO”牌工业吸尘器、集尘器、焊烟净化器、中央集尘系统等产品。一直在为中国工业现代化的绿色革命倾注全部精力。

公司采用国际知名企业的优质配件,并把欧美先进技术与中国当代工业相结合,自行研发了适用于中国工业生产的工业除尘设备。涵盖了移动型、固定型、中央系统等方面。产品融入了国际先进的设计理念,引领着行业高端产品潮流,为中国汽车制造业、船舶制造业、电业、石油化工、纺织、食品、制药、电子等行业提供完善、专业的技术咨询和高效快捷的产品服务。是中国工业可信赖的工业除尘设备供应商。公司以创驰名品牌、争行业之先为宗旨,同创节能社会、打造环保工业。

现场情况:

深圳某PCB公司生产车间内有5台双头高精度CNC机,主要是对PCB板进行钻铣加工。在加工的同时会有金属粉屑残留在PCB上,严重影响产品质量,固需对其粉尘进行去除。

现场处理:

我司根据现场情况,设计VZ-75高负压吸尘器(如图1)供客户使用,其最高真空度可达32KPa,最大风量达700m?/h,设计参数满足客户除尘需求。并根据现场机器摆位设计铺设管道,管道采用PVC管道,角铁固定(如图2),配置风阀调节风量,通过软管连接除尘对象(如图3)。我司技术人员了解客户现场情况后,机器选型,管道设计均根据科学计算后选定,根据客户要求适当调整而形成最后方案,使之更加科学与人性化。

VZ工作原理:

粉尘通过各吸入口捕集进入工业吸尘器后,先进入外旋风结构的空间,由于气流与桶体的碰撞及粉尘的相互摩擦作用,使大颗粒粉尘落入下部收集桶中,另一部分粒度细、密度小的尘粒随气流经过过滤筒时被过滤效果高达99%滤筒过滤,截留在滤筒表面,净化后的气体经排风管排出。当设备工作一定时间后,可采用机头上部的旋转拨片结构进行手动拨片震尘,可清理附着在滤筒表面的粉尘





图1 VZ-75摆位

                           图2 总管道(PVC管道

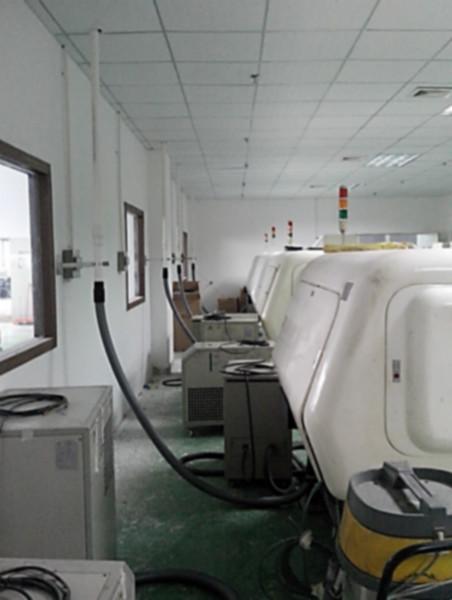

                            图3 现场管道图
