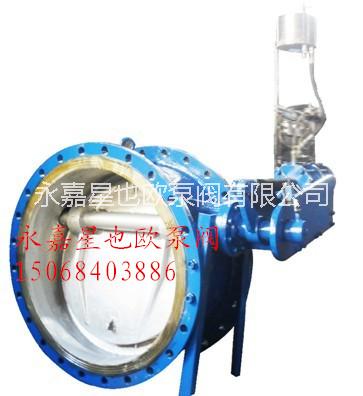

多功能止回阀JD745X

【产品介绍】

JD745X多功能水泵控制阀主要用于工矿、企业、高层建筑由水泵直接给排水系统中，具有截止阀、止回阀、电动阀和水锤消除器四种功能。尤其适用于配套自动化控制系统，无需电气控制柜和外接动力，按常规自动启闭，具有速闭、缓闭及吸能腔三种防止和消除水锤的功能，能有效提高系统安全可靠性，满足系统工程设备自动化控制要求。 JD745X由主阀和调节阀及接管系统组成，阀体采用直流式阀体，主阀控制室为膜片式或活塞式的双控制室结构，控制室比一般水力控制阀增加了一个，增加了对主阀的控制功能，实现了对水泵出口的缓慢开启、关闭。
主要用于高层建筑给水系统和其它给水系统的水泵出口管路上，防止和减弱水泵启闭时管线的水锤水击，防止水倒流保护水泵，维护管路安全。

【执行标准】

设计规范：QB/T219
结构长度：QB/T219
试验与检验：GB/T13927
法兰连接：JB/T79、GB9112～9131、HG20592、SH3406、ANSI B16.5
产品标识：GB/T 12220
供货规范：JB/T 7928

【产品特点】

1、消除水锤效果好。将缓开、速闭、缓闭消除水锤的技术原理一体化，防止开泵水锤和停泵水锤的产生
2、操作方便。只需操作水泵电机启闭按钮，阀门即按照水泵操作规程实现自动开闭
3、节能效果好。阀体采用了全通道流线型直流式设计，压力损失小，流量大，且体积小，重量轻 主要外形和连接尺寸

【技术参数】

公称压力(Mpa)

壳体试验压力(MPa)

密封试验压力(MPa)

缓闭时间(s)

最低动作压力(MPa)

适用介质

介质温度(℃)

1.0

1.5

1.1

3-60
(可调)

≥0.07

水

0-80

1.6

2.4

1.76

2.5

3.75

2.75

【主要零件材质】

零件名称

零件材料

阀体 阀盖

HT200、QT350、WCB

阀座 阀盘

铜合金/2Cr13

密封圈 O型圈

丁腈橡胶

阀杆

2Cr13

弹簧

50CrVA

缸套 活塞（活塞型）

2Cr13

膜片（膜片型）

夹织物丁腈橡胶

调节阀 球阀

铜合金

过滤器

不锈钢

【连接尺寸】

JD745X多功能水泵控制阀连接尺寸(mm)

DN

50

65

80

100

125

150

200

250

300

350

400

450

500

600

L

205

216

250

320

365

415

500

605

698

787

914

978

978

1150

H

293

328

364

418

481

543

673

729

927

957

1188

1218

1256

1600


一、①JD745X多动能水力控制阀产品名称 ②JD745X多动能水力控制阀型号 ③JD745X多动能水力控制阀规格口径 ④JD745X多动能水力控制阀公称压力 ⑤JD745X多动能水力控制阀阀体材质 ⑥JD745X多动能水力控制阀连接方式 ⑦JD745X多动能水力控制阀传动

方式 ⑧JD745X多动能水力控制阀使用温度 ⑨JD745X多动能水力控制阀是否带附件以便我们的为您正确选型。

二、若已经由设计单位选定我公司的型号，请按产品型号直接向我司销售部订购

。
