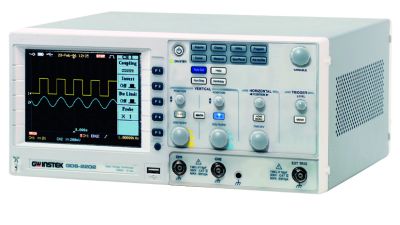

型号：GDS-2000系列
产品类型：台湾固纬产品系列
GDS-2000系列數位儲存示波器採用all-in-one設計，包括1GSa/s即時採樣率，25k記憶體長度、2或4通道、TFT彩色LCD顯示、支援USB介面、印表機直接列印功能、電池電源操作和高達27項的強大自動測量功能。
GDS-2000系列數位儲存示波器有200MHz/100MHz/60MHz頻寬、2或4通道的6種機型。在當今市場同等級的產品中GDS-2000系列以1GSa/s即時採樣率（25GSa/s等效採樣率）和25k的記錄長度…為測試環境提供更好的平台。27種自動量測功能、FFT測量、高級觸發選項、12格超寬水平顯示、時間顯示、計頻功能、GO/NO-GO功能、多國語言選單、即時線上幫助功能說明和循環測量功能都是GDS-2000系列數位儲存示波器眾多功能中的一環。
現在, GWInstek秉持以顧客為導向的理念，GWInstek除了提供給消費者最優質的產品之外，對於產品品質更深具信心，因此為了回饋GWInstek的廣大消費者，決定在全球推出GDS-2000系列2通道與4通道數位儲存示波器體貼的全球終生保固計劃，藉此讓消費者能夠最安心的使用GWInstek高品質的數位示波器。
特點
· 100MHz 頻寬
· 2輸入通道
· 1GSa/s 即時取樣率以及 25GSa/s 等效取樣率
· 25000點之記憶體長度
· 5.6 吋 TFT 彩色 LCD 螢幕
· 支援USB HOST/DEVICE：可使用USB隨身碟及 USB 印表機
· 支援AC/DC電源操作模式（選購）
規格
垂直系統
通道數
2
帶寬
DC ~ 100MHz (-3dB)
上升時間
約3.5ns
靈敏度
2mV/div ~ 5V/div (1-2-5 步進)
精確度
±(3% x |讀出數值|+0.05 div x Volts/div+0.8mV)
輸入耦合
AC, DC & 接地
輸入阻抗
1M±2%, ~16pF
極性
正向，反向
最大輸入
300V (DC+AC peak), CATII
波形信號處理
+ , - , FFT
偏移範圍
2mV/div ~ 20mV/div : 0.5V ; 50mV/div ~ 200mV/div : 5V ; 500mV/div ~ 2V/div : 50V ; 5V/div : 300V
帶寬限制
20MHz (-3dB)
觸發系統
觸發類型
CH1 , CH2 , Line , EXT
觸發模式
自動電平, 自動, 普通, 單次, TV, 邊沿, 脈衝寬度， 時間延遲, 事件延遲
觸發耦合
AC , DC , 低頻抑制 , 高頻抑制 , 噪聲抑制
觸發靈敏度
DC ~ 25MHz : 約 0.5div 或 5mV
外部觸發
範圍
15V
靈敏度
DC ~ 30MHz : ~ 50mV ; 30M ~ 60MHz : ~100mV
輸入阻抗
1MΩ±2% , ~ 16pF
最大輸入範圍
300V (DC AC peak) , CATII
水平系統
掃瞄範圍
1ns/div ~ 10s/div (1-2-5 步進); 滾動模式 : 250ms/div ~ 10s/div
顯示模式
主時基, 窗口, 窗口放大, 滾動, 掃瞄, X-Y
準確度誤差
±0.01%
前置觸發
最大20 div
後置觸發
1000 div
X-Y 模式
X-軸輸入
通道 1
Y-軸輸入
通道 2
相位移
±3° 在 100kHz
信號獲取系統
實時採樣率
最大1GSa/s
等效採樣率
最大25GSa/s
垂直分辨率
8 位
記錄長度
最大25K 點
獲取模式
採樣, 峰值偵測, 平均
峰值測量
10ns
平均次數
2 , 4 , 8 , 16 , 32 , 64 , 128 , 256
游標以及測量系統
電壓測量
Vpp , Vamp , V avg , Vrms , Vhi , Vlo , Vmax , Vmin , Rise Preshoot/ Overshoot , Fall Preshoot/Overshoot
時間測量
頻率, 週期, 上升時間, 下降, 正脈寬, 負脈寬, 占空比
延遲測量
8種延遲測量
游標測量
ΔV，ΔT
自動計數
分辨率: 6 位
控制面板功能
自動設動
自動調整垂直系統，水平系統，觸發電平
存儲
高達20組測量條件
波形存儲
24 組參考波形
顯示
TFT LCD
5.6 英吋
顯示分辨率
234 x 320 點
顯示格線
8 x 10 格 ; 8 x 12 格 (關閉菜單)
顯示亮度
可調節
介面
Go/NoGo 輸出
5V 最大/10mA TTL電平集電極開路
RS-232 接口
DB 9-針 公頭 DTE RS-232 接口
GPIB 接口(選配)
兼容IEEE 488.2標準
USB
USB Host/Device 2.0 全速
電源
線性電壓範圍
AC 100V ~ 240V , 48Hz ~ 63Hz , 自適應
電池(選配)
電池: 11.1V 鋰電池包
其他功能
多國語言菜單
有
在線幫助
有
實時時鐘
時間和日期, 提供存儲的時間和日期
尺寸和重量
254D x 142H x 310W(mm)
25MHz ~ 60MHz : 約 1div 或 10mV
精確度: ±2%
信號源: 除視頻觸發模式下，所有可用觸發源
充電時間 : 8 小時
使用時間: 3 小時 , 根據實際情況使用
約 4.3kg
