概述
TUF-2000F系列以速度差法为原理，测量圆管内液体流量。本系列仪表采用了数字发射、数字接收、数字分析、数字输出等先进的微功耗数字化设计技术，仪表计量准确、运行可靠、更适于工业现场的需求。转换器形式有：壁挂式、盘装式、一体式；传感器形式有：插入式、管段式、外夹式。
特点
操作方便
TUF-2000F系列既可用磁性棒在一次表上浏览参数，还可通过二次表用中文进行参数再设定或显示
高精度测量
线性度优于0.5%,重复性精度优于0.2%,测量精度优于±1%
测量范围大
TUF-2000F系列选用不同型号的传感器 , 可实现口径 DN15 ～ DN6000mm 管道流量的测量
防护等级高
一次表防护等级可达到IP68，可浸入水下2米工作
多重显示
一次表在测量点即可完成测量，一次表可循环显示累积流量、瞬时流量、流速等参数，二次表可中文显示100余项菜单
传输距离远 组网快捷
一次表与二次表（或计算机）之间采用RS-485总线通讯，采用普通电缆即可，传输距离可达1000米以上，组网十分方便、快捷。这种传输方式抗干扰能力强，解决了分体式超声波流量计专用电缆成本高、抗干扰能力差、传输距离短等问题。
|
|
|
选配的主机
|
功能型 TUF-2000F
|
除具备基本型功能外，还增加了下列功能：
-
防护等级IP68，可浸入水下2米工作
-
３路4～20mA模似输入
-
2 路3线制PT-100电阻信号输入
-
隔离RS232/RS485输出，2路隔离OCT输出
-
1路隔离 4 ～20mA输出（无源）
|
|
可选配的二次表
|
|
|
|
壁挂型 TUF-2000FW
-
用于挂墙安装
-
尺寸：178×165×55mm
|
盘装型HJ-TU-2000FS
-
用于仪表盘安装
-
开孔尺寸：152×76mm
|
防爆型 HJ-UF-2000FD
-
防爆等级DⅡBT4，用于防爆场合
-
尺寸：298×298×110mm
|
可选配的传感器
|
特 点
|
功 能 型
|
|
外 夹 式
|
HJ-TUF-2000FNB
|
-
安装无需断流，无压力损失
-
精度优于±1%
-
安装维修方便，用户可自行安装
-
价格最低，与测量口径无关
-
适合于工况条件较好的环境
|
|
|
插 入 式
|
HJ-TUF-2000FNC
|
-
安装无需断流，无压力损失
-
精度优于±1%
-
用户需经培训后，采用专用开孔器才能自行安装
-
价格较高，与测量口径无关
-
接收信号良好，长期运行稳定，可靠
|
|
|
标准管段式
|
HJ-TUF-2000FNG
|
-
安装需断管,断流，无压力损失
-
精度优于±0.5%
-
安装维修需断流，用户可自行安装
-
测量口径越大，价格越高
-
精度最高，接收信号良好，长期运行稳定可靠
|
|
|
基本参数
|
可选配的传感器
|
基本型号
|
测量范围
|
流体温度
|
精度
|
|
标准外夹式
|
TS-2(小型)
|
HJ-TUF-2000BNB1
|
DN15-100mm
|
-30℃～90℃
|
优于 ±1%
|
|
|
TM-1(中型)
|
HJ-TUF-2000BNB2
|
DN50-1000mm
|
|
TL-1(大型)
|
HJ-TUF-2000BNB3
|
DN300-6000mm
|
|
高温外夹式
|
HTS-1(小型)
|
HJ-TUF-2000BNB4
|
DN15-100mm
|
-30℃～160℃
|
|
|
HTM-1(中型)
|
HJ-TUF-2000BNB5
|
DN50-1000mm
|
|
插 入 式
|
TC-1(标准插入)
|
HJ-TUF-2000BNC1
|
DN80-6000mm
|
-40℃～160℃
|
|
|
TLC-2(加长插入)
|
HJ-TUF-2000BNC2
|
|
标准管段式
|
标准管段式
|
HJ-TUF-2000BNG
|
|
-40℃～160℃
|
优于 ±0.5%
|
|
|
|
电 源
|
一次表DC8-36V, 二次表AC220V或DC24V
|
|
输 入
|
3路4～20mA模拟输入,2路三线制PT100电阻信号输入
|
|
输 出
|
隔离 RS232/RS485 输出,2路隔离OCT输出，1路隔离4-20mA 输出( 无源 )
|
|
通信协议
|
METER-BUS协议，MODBUS 协议，富士扩展协议，简易水表协议
|
|

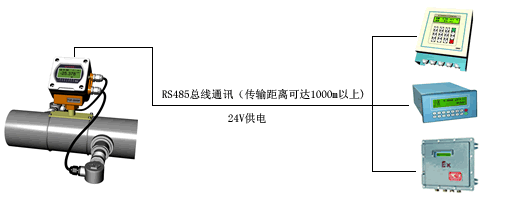

流量计构成图
|
单点测量(可选择不同的二次表，用于远程显示及参数设定)
|
|
|
|
组网测量图(用于远程监控及数据采集)
|
|
|
|
RS485总线通讯（传输距离可达1000m以上）24V供电
|
|
|
|
注：流量计采用4芯电缆供电、通讯（电缆颜色：红24V+;黑24V-;白485+;绿485-)
|
|
|
