Q944F（L型）电动三通球阀产品简介

Q944F（L型）电动三通球阀属于成都三通球阀的一种产品，是由角行程系列智能式执行机构和三通球阀组成，是一种旋转类切断调节阀门，结构有L型（3位2通）Q944F/Q914F和T型（3位2通）Q945F/Q915F，法兰连接跟螺纹连接。L型三通球阀适用于介质流向的切换，能使相互垂直的两个通道连通：T型三通球阀适用于介质的分流、合流或流向切换，T型孔道可以使三个通道互相连通或使其中两个通道连通，一般采用两个阀座结构，亦可根据用户要求采用四阀座结构。 是综合国内外先进技术而开发的新型三通切换型调节阀，标准球芯是L型三通双口孔种，改变球芯与管道的相对角度，可以对三支管道流体实现不同的组合控制。采用HL型、3810R型或QB型回转式角行程电动执行机构，以AC220V、AC380V或DC24V电源电压作动力。Q944F（L型）三通球阀接受工业自动化仪表控制系统输入的（4-20mA、或1-5VDC）电流信号或电压信号，即可控制运转，实现对工艺介质二位切换控制。广泛用于气体、液体、蒸汽、油品等腐蚀性介质的管道自动化控制中。两阀座密封电动三通球阀具有结构紧凑、外型美观、密封性能好。电动三通球阀能实现对管道中介质流向的切换，也能使相互垂直的两个通道连通或关闭。

产品选用执行标准

Q944F（L型）三通球阀制造标准 Q944F（L型）三通球阀法兰标准 Q944F（L型）三通球阀结构标准 Q944F（L型）三通球阀检验试验标准
GB/T12237-89 JB/T79-94  HG20592 GB12221-89 GB/T13927-89  JB/T9092-99
API6D ANSI B16.5 ANSI B16.10 JB/T9092-99
JPI7S-48 JIS B2212~2214 JIS B2002  API598

产品主要特点

1．产品结构有两座和四座密封结构，阀芯孔道有L型和T型两种结构形式，采用控制阀芯旋转角度，改变阀芯孔道与管道口的连接状态，可实现对三条支管不同的组合控制。三通球阀流通能力大，可控制气体、液体、蒸汽，更适用于控制高粘度，纤维颗粒状的流体。也适用于密封要求较严格的场合。产品主要特点

2．三通球阀采用HL型、3810R型或QB型回转式角行程电动执行机构，以AC220V、AC380V或DC24V电源电压作动力。Q944F（L型）三通球阀接受工业自动化仪表控制系统输入的（4-20mA、或1-5VDC）电流信号或电压信号，即可控制运转，实现对工艺介质二位切换控制。

3．具有结构紧凑、外形美观、密封性能好，它能实现对管道中介质流向的切换。也能使相互垂直的两个通道连通或关闭（如下图）

4、多种电源、多种速度：可满足多种工况的需求，采用单相电源、三相电源、直流电源(AC24、AC110、AC220、AC380、DC24)。全行程时间5秒、15秒、30秒、60秒等。
5、多种保护、使用方便：通过1500V耐压检测，F级绝缘电机，过热保护、过载保护、双重限位。免加油、防尘、防水、防锈、可任意角度安装。

 Q944F球阀阀芯示意

产品外形安装尺寸

Q944F电动三通球阀

产品名称 产品型号 公称通径
DN(mm) 		尺寸(mm)
L L2 D D1 D2 b f Z-d
 电动三通球阀  Q944F 15 150 72 95 65 45 14 2 4-14
 电动三通球阀  Q944F 20 160 80 105 75 55 14 2 4-14
  电动三通球阀  Q944F  25 180 90 115 85 65 14 2 4-18
 电动三通球阀  Q944F 32 200 100 135 100 78 16 2 4-18
 电动三通球阀  Q944F 40 220 110 145 110 85 16 3 4-18
 成都三通球阀  Q944F 50 240 120 160 125 100 16 3 4-23
 电动三通球阀  Q944F 65 260 130 180 145 120 16 3 4-18
 电动三通球阀  Q944F 80 280 140 195 160 135 20 3 8-18
 电动三通球阀  Q944F 100 320 160 215 180 155 20 3 8-18
 电动三通球阀  Q944F 125 380 190 245 210 185 22 3 8-18
 电动三通球阀  Q944F 150 440 220 280 240 210 24 3 8-23
 电动三通球阀  Q944F 200 550 260 335 295 265 26 3 12-23
 电动三通球阀  Q944F 250 670 310 405 355 320 30 3 12-25
 电动三通球阀  Q944F 300 720 370 460 410 375 30 3 12-25

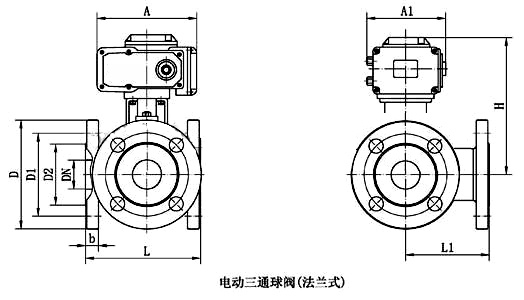

产品外形安装尺寸

公称通径 DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200
L 150 150 180 200 220 240 260 280 320 380 440 550
L1 75 75 90 100 110 120 130 140 160 190 220 275
H 根据所配执行机构而定
D 95 105 115 140 150 165 185 200 220 250 285 340
D1 65 75 85 100 110 125 145 160 180 210 240 295
D2 46 56 65 76 84 99 118 132 156 184 211 266
b 14 16 16 18 18 20 20 20 22 22 24 24
A、A1 根据阀门所需力矩而定，配置机型不同，外形尺寸也不相同

产品流向示意图

产品主要技术参数

阀体形式 铸造
公称通径 DN15～1000mm
公称压力 PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300LB ；JIS 10、20、30K
法兰标准 JIS、ANSI、GB、JB、HG等
连接形式 法兰式、螺纹式(适用于1/2"～2")
阀盖形式 整体式
压盖型式 压板压紧式
密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料

成都三通球阀配套电动执行器主要技术参数

执行器型号 DSR、3810R、DZW、HQ、PSQ电动执行机构
主要技术参数 电源电压：220V/50Hz、380V/50Hz、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC
防护等级：相当IP65(或IP67)、隔爆标志：ExdⅡBT4、手操功能：手柄
环境温度：-25～+70℃、环境湿度：≤95%

产品主要材料列表

1 左阀体 WCB、CF8、CF8M、CF3M
2 右阀体 WCB、CF8、CF8M、CF3M
3 阀座 PEFE、PPL、304、316
4 球体 2Cr13、304、316
5 阀杆 2Cr13、304、316
6 密封填料 PTFE/柔性石墨
7 填料压盖 WCB、CF8、CF8M、CF3M
