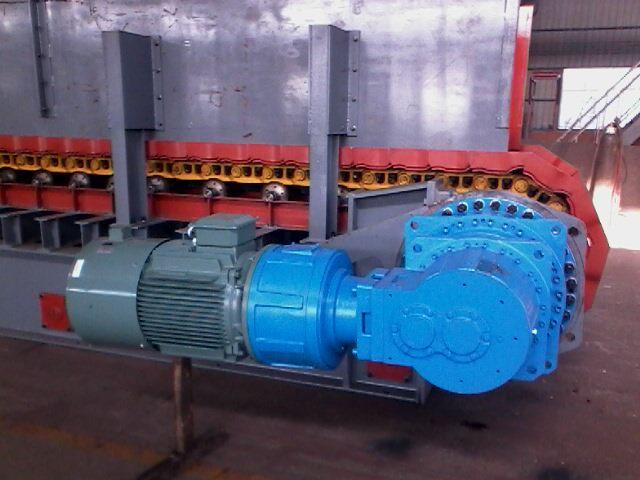

WBL1400X2500板式喂料机

设备名称：   WBL1400X2500中型板式喂料机               数量：1台
内     容 单 位 参   数 备注
性能参数 规格 WBL1400×2500
槽板宽 mm 1400
槽板底板厚 mm 12
中心距 mm 2500
输送物料粒度 mm ~100
输送物料 炉渣或石灰石等
物料容重 t/m3 ~1.5
输送量 t/h ~300
输送倾角 ° 0
输送速度 m/s ~0.21
合金结构钢链节距 mm 250
电动机 YVF2-160M-4-11 变频电机
功率 kw 11 135 kg
减速机 DFY250-180 580kg
速比 i 180

设备重量 t ~6

我公司板式喂料机制造要求及主要技术配置
1、严格按照板式喂料机现行国标（GB）或部标（JB）标准要求设计、制造、检验，乙方应保证所提供设备不存在任何设计、制造、材料等方面的问题，并且所提供的设备应适合于其指定的使用目的。
2、所供的板式喂料机涂漆应符合JC/T402水泥机械涂漆防锈技术要求。
3、板式喂料机包装应符合JC/T4.6水泥机械包装技术要求。
4、重型板式喂料机为重型结构，尾端置于石灰石卸料仓（仓容200吨）的下面，需要承受很大的冲击荷载，要求结构设计坚固，使用中不致损坏。
5、头尾轮应采用优质铸钢件并经良好的热处理，应带有张紧装置。喂料仓与板喂机之间应设有溜槽，板喂机带支架和支腿。
6、板式喂料机护罩内要求设置衬板；护罩顶部需要垂吊防崩溅链条。护罩的出料口必须与石灰石破碎机入料口的尺寸及角度完全一致。头罩应设计为便于装配和拆卸的焊接结构。
7、机架焊接结构要有足够的强度，适应物料冲击。机头罩应设计为便于装配和拆卸的结构。
8、板式喂料机润滑、润滑油自动喂入各滑轨，辊子及链轮间，润滑加油时间间隔可通过电子计时装置设定。
9、传动装置应有可靠的、安全的防护（过载）措施。轴连接方式为直联。
10、主要关键部件寿命要求如下：
   链条：≥23000小时
   裙板：≥23000小时
   滚轮：≥23000小时
   驱动轮：≥23000小时
11、板式喂料机主要技术配置要求
（1）变频电机：采用西门子单机中国有限公司
（2）主减速机：苏州博能或江苏泰隆；
（3）链条：采用坦克链条；
（4）主轴和尾部链轮紧张装置轴承：采用SKF产品。
