自发电式轨道平板车

供应自发电式15t轨道平板车

公司简介

    新乡市百分百有限公司，集开发、制造、销售为一体；公司提供一个全新的电动平车理念，以环保为主题，为民用、工业、商业、储运等行业提供并设计适用的电动搬运设备。

工作原理

    自发电式15t轨道平板车此系列轨道平板车选用交流电机驱动来控制轨道平板车的运行，380V普通电源通过电缆线在平车运行过程中电缆卷筒的收放给电机提供动力，实现平车的启动、停止、前进和后退等。

选型参考

    自发电式15t轨道平板车KPJ系列轨道平板车主要是恶劣环境、高温环境、使用频率较高的工作场合。

优势

自发电式15t轨道平板车KPJ系列电动平板车可实现任意吨位，工作强度不受限制，可实现中间供电或两端供电，台面平整度较高，一般适合一天工作时间不受限制，结构简单，成本较低。

技术参数表

平车型号	KPJ-15T	备注
额定载重量(t)	15
台面尺寸(mm)	4000*2000*600	车架部分全部为钢板焊接而成，梁式结构
轮距(mm)	2600
轨内侧距(mm)	1435
车轮直径(mm)	Ф350	轴承为洛阳轴承厂
车轮数量	4
离地间隙(mm)	50
运行速度(m/min)	0-20	减速机采用硬齿面减速机
续航里程（Km）	2.2
运行长度	25
最大轮压（KN）	64.5
参考重量	5.2
交货期(天)	30
荐用道轨型号	P24
非标定制：1、载重量、台面尺寸 2、平车部件均可由客户指定

近期销售业绩表

省份	公司名称	系列	规格型号	数量	单位	运行状况
浙江省金华市	浙江金奥兰机床有限公司	电缆卷筒供电电动平车	KPJ-40T	1	台	良好
河北省秦皇岛	首钢集团首秦公司	电缆卷筒供电电动平车	KPJ-30T	4	台	良好
山东省东营市	东营金泰橡胶机械厂	电缆卷筒供电电动平车	KPJ-16T	2	台	良好
重庆市	重庆康耀机械有限公司	电缆卷筒供电电动平车	KPJ-10T	1	台	良好
北京	科德三（北京）坐标测量机商贸有限公司	电缆卷筒供电电动平车	KPJ-5T	1	台	良好
蒙古	出口蒙古国	电缆卷筒供电电动平车	KPJ-40T	1	台	良好

电动平车技术服务与售后服务承诺

1、凡由新乡市百分百机电有限公司生产销售的电动平车所出现的质量问题，本公司均按规定实行“三包”服务，并由售后服务部承担此项工作。

2、在及时解决好售出电动平车的质量问题的同时，售后服务人员有义务无偿地向用户提供技术咨询、技术培训以及解答其它产品相关联的问题。

3、对于我公司电动平车在用户安装投运后，我方根据用户的时间安排免费进行运行测试，帮助用户建立电动平车起始的运行档案。

电动平车安全操作规程

1、电动平车必须鸣铃后才能平稳启动，并注意周围有无异常情况，随时做好停车准备。不得碰撞轨道终点挡铁。

2、电动平车在运行过程中，禁止检修和清洁工作。

3、电动平车在大修理后，必须经使用单位验收，符合安全要求后才准予使用。

电动平车设计制造引用标准

1、GB 699 优质碳素结构钢技术条件

2、GB 3177 光滑工件尺寸的检验

3、GB9439 灰铸铁件

电动平车除锈、涂装要求：

1、漆膜附着力参考GB9286中2级的电动平车检验规定。

2、电动平车出厂前所有外露加工面应进行防锈处理。

电动平车设备检验实施规定：

1、在电动平车制造过程中，乙方接受甲方对制造质量的定期、不定期检验。

2、最终验收在电动平车交至甲方现场安装调试结束后进行，包括满载试验。到厂卸货，落位由甲方负责。

电动平车总装要求：

1、电动平车轴距极限偏差为±2.0mm。

2、电动平车两轮对轴承的游动端应装再车辆的同一侧。

3、电动平车车架台面的高度偏差：为±8.0mm。

电动平车售后服务

1、在甲方现场的电动平车安装、调试、试车期间，乙方将派出能在二十四小时内决策问题的总代表常驻现场进行优质技术服务；

2、电动平车质保期从交付使用之日起一年；质保期内有部件故障，乙方承担更换部件的所有费用，一年质保期将在重新更换的零件安装到设备后开始计算。保修期满后，向订货方优惠供应备品备件

3、电动平车在使用过程中，出现了技术及质量问题后，接到用户通知2小时内作出答复，48小时内派人赶到现场为甲方服务。处理过程中，如有零部件更换，该零部件的质量保证期自更换之日起顺延，乙方承担更换部件的所有费用。在主要零部件发生更换或维修时，乙方应相应延长整台设备的质量保证期。

电动平车包装要求及运输方式

乙方负责电动平车运输前的包装，包装前须能适应长途运输及气候变化，防潮、防震，适应于吊装，并能适应铁路、公路运输。包装、运输应符合中华人民共和国有关标准。在运输过程中因包装而引起的货物腐蚀、剥落、碰损等造成的损失由乙方承担责任。

电动平车通用技术要求（材料）

1、电动平车车架的材料为Q235-B，焊条的材质为：E4303,焊条应符合GB 5117的规定。

2、电动平车车轴材料的机械性能不得低于GB 699中45钢的性能。

电动平车通用技术要求（车架）

1、电动平车车架焊接的焊缝坡口形式尺寸应符合GB 985和GB 986的规定。关键部位的

2、电动平车边总长不得超过该焊缝长度的10%。

3、电动平车车架在1.1倍额定载重量下的变形不得超过l/1000（l为轴距）。

电动平车通用技术要求（轮对）

电动平车轮对内测距偏差为±2.0mm，沿轮对内测圆周三等分处对应点距离之差不得大于0.5mm。同一轮对上两轮直径差不得大于0.5mm。

电动平车——电气设备要求

1、电动平车各电气元器件在车上安装应牢固，运行中不得有松动。

2、电动平车车架内配线应穿管，管子与车架必须用管夹紧固。

3、电动平车电动机及其他电器元件的温升不得超过80℃。

电动平车图纸和技术资料

1、提供电动平车整机和主要部件的合格证和发货装箱单。

2、提供电动平车局部装配图、电器控制原理图、接线图等部件图纸。

部件介绍



磁力耦合式电缆卷筒：

1、电缆卷筒采用磁力耦合型

2、电缆卷筒具有排线功能

3、整车运行速度和电缆卷筒同步

4、电缆卷筒与车轮传动

5、电缆卷筒结构简单

6、电缆卷筒零故障率

7、电缆卷筒使用寿命长

车轮：

1、车轮的材质为：ZG55

2、车轮采用起重机专用车轮

3、车轮需要经过热处理工艺

4、车轮的表面硬度达到：HB320-380

5、车轮为单轮缘

6、车轮的轴承选用IKO

7、单个车轮转动灵活

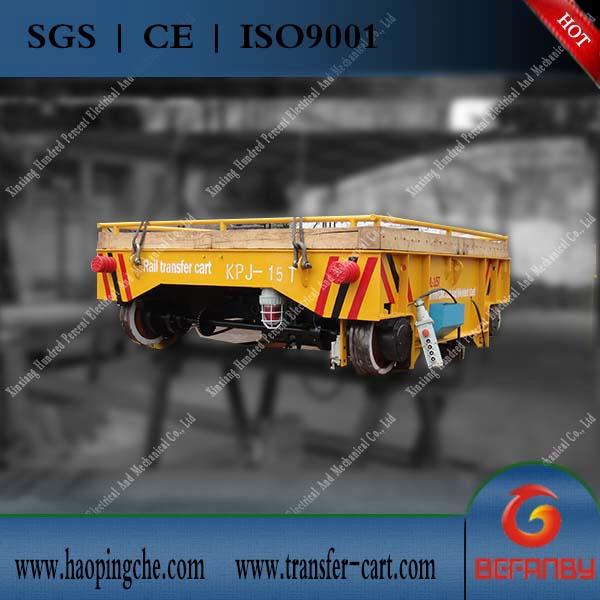

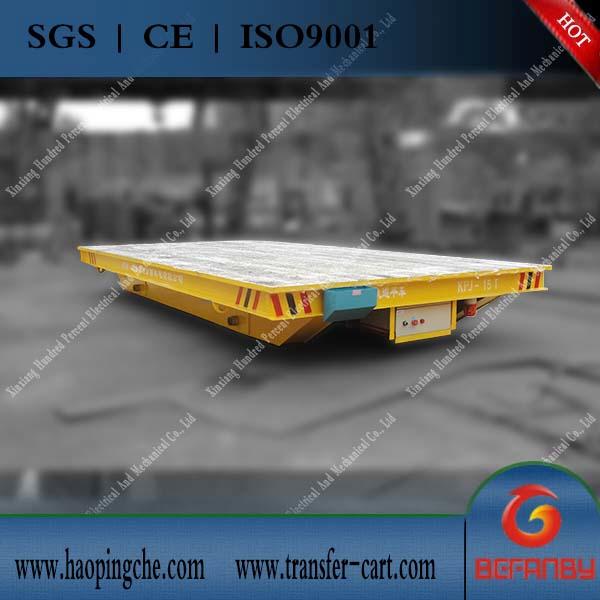

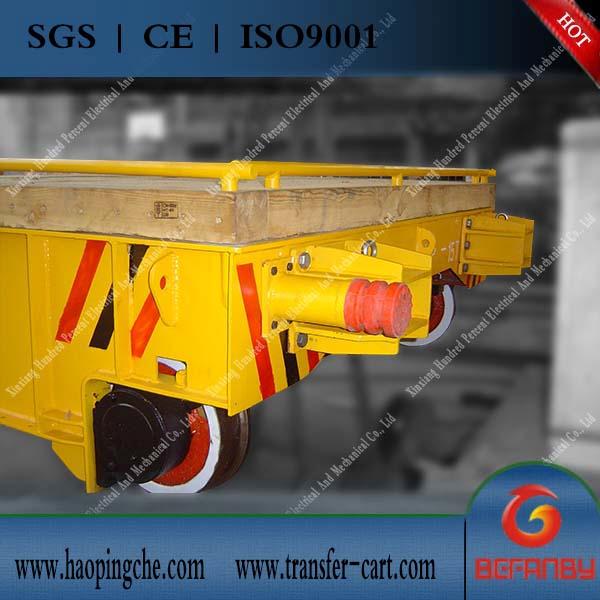

多张实物图展示



自发电式15t轨道平板车

联系方式

    同时，我公司可根据您的需求进行量身设计和定做，详情请咨询我公司0373-5920458（销售部）或直接致电18937317378（罗亚珍），真诚为您服务。
