翻转机式电动平车

供应16T轨道供电翻转机式电动平车

公司简介

    新乡市百分百机电有限公司位于河南省起重工业园区，占地面积5万平方米，总投资500万元人民币，年生产能力达2000万元人民币。主要从事起重设备（KPD、KPJ、KPC、KPX、 KPT等）电动平车的研发，产品广泛应用于车间转运、物料运输、钢包转运、铁路轨道运输、等行业，并已成功打入国际市场。

工作原理

    16T轨道供电翻转机式电动平车此系列电动平车从绝缘钢轨上直接取电，电压为36V,是将普通380V电源通过降压变压器降压得到的，通过整流模块将交流36V整流成直流36V，来给直流电机提供电力控制平车运行。

选型参考

    16T轨道供电翻转机式电动平车此系列台车适合于小吨位、中长运输距离、有其他车辆交叉运行的工作环境。

优势

16T轨道供电翻转机式电动平车任意吨位、任意工作时间、可实现环形轨道运行，也可根据具体需求加装液压升降装置，结构简单、故成本较低，整车噪音低，可实现缓慢加速启动和缓慢减速停止，也可根据具体需求添加特殊装置等进行非标生产。

技术参数表

平车型号	KPDZ-16T	备注
额定载重量(t)	16
台面尺寸(mm)	4000*2000*500	车架部分全部为钢板焊接而成，梁式结构
轮距(mm)	2800
轨内侧距(mm)	1435
车轮直径(mm)	Ф350	轴承为洛阳轴承厂
车轮数量	4
离地间隙(mm)	50
运行速度(m/min)	0-20	减速机采用硬齿面减速机
变压器功率（KVA）	6.8
变压器数量（个）	1
续航里程（Km）	2
运行长度	80
最大轮压（KN）	64.5
参考重量	5.5
交货期(天)	30
荐用道轨型号	P24
非标定制：1、载重量、台面尺寸 2、平车部件均可由客户指定

近期销售业绩表

省份	公司名称	系列	规格型号	数量	单位	运行状况
河南省焦作市	河南伟彤科技有限公司	低压轨道供电电动平车	KPD-18T	2	台	良好
河南省济源市	中原特钢股份有限公司	低压轨道供电电动平车	KPDS-25T	4	台	良好
河南省濮阳市	濮阳腾胜石油化工机械制造有限公司	低压轨道供电电动平车	KPD-10T	2	台	良好
浙江省黄山	常山正丽有限公司	低压轨道供电电动平车	KPD-10T	3	台	良好
河南省焦作市	焦作市威而瑞福工业技术有限公司	低压轨道供电电动平车	KPD-20T	2	台	良好

电动平车技术服务与售后服务承诺

1、在及时解决好售出电动平车的质量问题的同时，售后服务人员有义务无偿地向用户提供技术咨询、技术培训以及解答其它产品相关联的问题。

2、对于我公司电动平车在用户安装投运后，我方根据用户的时间安排免费进行运行测试，帮助用户建立电动平车起始的运行档案。

电动平车安全操作规程

1、电动平车必须鸣铃后才能平稳启动，并注意周围有无异常情况，随时做好停车准备。不得碰撞轨道终点挡铁。

2、电动平车在运行过程中，禁止检修和清洁工作。

电动平车设计制造引用标准

1、GB 443 机械油

2、GB 985 气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式与尺寸

3、GB 5117 碳钢焊条

4、GB9286 色漆和清漆 漆膜的划格试验

电动平车除锈、涂装要求：

电动平车涂装前进行除油、除锈、打磨等工序表面预处理，整体涂防锈漆，涂层总厚度大于90μm；整车外观颜色为：蓝绿色（客户可自选颜色）。

电动平车设备检验实施规定：

在电动平车制造过程中，乙方接受甲方对制造质量的定期、不定期检验。

电动平车总装要求：

1、电动平车轴距极限偏差为±2.0mm。

2、电动平车两轮对对角线L1与L2之差不得大于3.0mm

3、电动平车车架台面的高度偏差：为±8.0mm。

电动平车售后服务

1、乙方技术人员对甲方人员进行电动平车使用、维护、保养及故障检测等方面的免费技术培训。

2、换部件的所有费用，一年质保期将在重新更换的零件安装到设备后开始计算。

3、电动平车在使用过程中，出现了技术及质量问题后，接到用户通知2小时内作出答复，48小时内派人赶到现场为甲方服务。处理过程中，如有零部件更换，该零部件的质量保证期自更换之日起顺延，乙方承担更换部件的所有费用。在主要零部件发生更换或维修时，乙方应相应延长整台设备的质量保证期。

电动平车包装要求及运输方式

电动平车每件包装中附有详细的装箱单和质量合格证

电动平车通用技术要求（材料）

电动平车车轮材料的机械性能不得低于GB 5676中ZG340-640铸钢的性能

电动平车通用技术要求（车架）

1、电动平车焊接采用埋弧自动焊进行焊接

2、电动平车车架台面在任意1m范围内的直线度为4.0mm。

电动平车通用技术要求（轮对）

1、电动平车轴承座采用QT400-10球墨铸铁，车轮组装配后，灵活转动，车轮为单轮缘。

2、电动平车车轮踏面淬硬层深度：不得小于4.0mm，4mm处淬火硬度不得低于240HB。

电动平车——电气设备要求

1、电动平车各电气元器件在车上安装应牢固，运行中不得有松动。

2、电动平车选用铜芯橡胶绝缘电线应采用截面不小于16mm2的多股线或4mm2的单股线。

3、电动平车电动机及其他电器元件的温升不得超过80℃。

电动平车图纸和技术资料

提供电动平车局部装配图、电器控制原理图、接线图等部件图纸。

部件介绍

KPDZ系列变压器：

1、变压器由降压变压器和整流器组成

2、整流系统是将交流电源转换为直流电源

3、降压变压器输入380V

4、降压变压器输出36V

5、降压变压器提供安全电源

6、变压器配有安全控制柜

7、变压器可实现自动断电功能

8、变压器具有短路保护

9、变压器安全可靠

10、变压器零故障率

减速机：

1、减速机的齿轮为硬齿面

2、减速机的传动效率高

3、减速机的齿轮传动平稳

4、减速机的噪音非常低

5、减速机的安装非常方便

6、减速机可以耐一定的温度

7、电动平车的运行速度：20m/min

8、减速机采用FLENDER

多张实物图展示

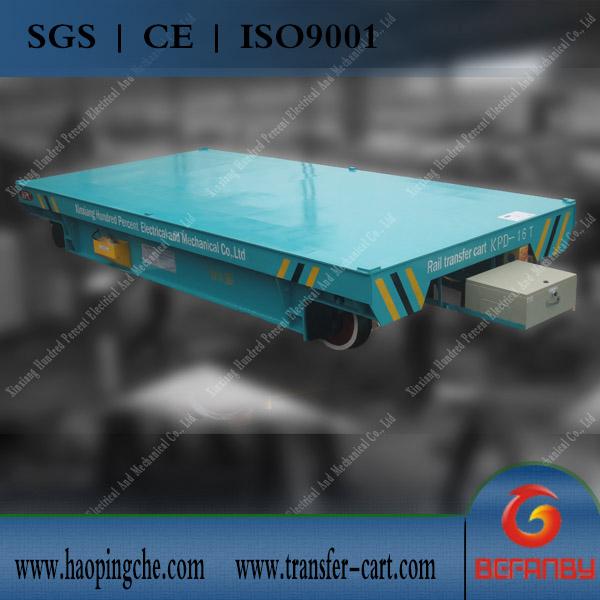

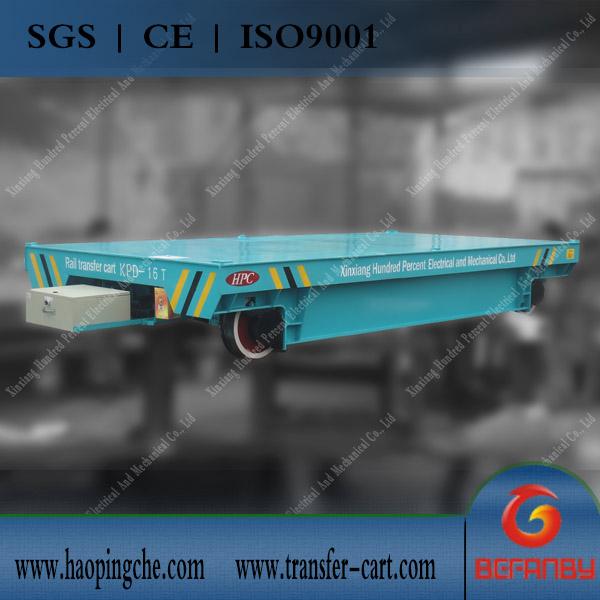

16T轨道供电翻转机式电动平车



联系方式

    同时，我公司可根据您的需求进行量身设计和定做，详情请咨询我公司0373-5920458（销售部）或直接致电18937317378（罗亚珍），真诚为您服务。
