超声脑血管治疗仪相伴针灸治疗仪

超声脑血管治疗仪生产许可证号：苏食药监械生产许2001-0578号

产品执行标准：YZB/苏0910-2012

产品注册号：苏食药监械（准）字2012第2260914号

规格：台/箱                           型号：7102型                包装：木箱

■ 电器参数

电源电压：交流220V±22V  50Hz±1 Hz

熔 断 器：F3AL 250V   BGXP 5×20

额定输入功率：65VA

治疗仪的工作时间应能在0 ~ 30min范围内连续可调，准确度误差±10%

■技术性能

1、超声性能

 1.1）治疗仪超声频率为800KHz±8KHz。

1.2）治疗头的有效辐射面积为1.37cm2±0.25cm2。

1.3) 治疗仪输出声强为0.5W±0.075W/cm2。

2、电刺激性能

2.1） 电刺激频率为4Hz±0.6Hz，脉冲宽度为2ms±0.6mS，输出幅度在0～44V（峰－峰值）可调。

■用途：

适用于中风前兆期、中风后康复及各种原因生成的脑部供血不足。

包括：脑血栓形成、脑栓塞、脑出血、脑血管意外后遗症的偏瘫、脑动脉粥样硬化、短暂性脑缺血、脑外伤后遗症等多种疾病。

■售后服务保证

1、凡本公司出售的治疗仪，自出售之日起一年内对主机实行免费保修（非人为造成的）；因不当使用或其他人为原因造成的损坏，则实行有偿维修，收取材料费及维修费。

2、根据合同规定或用户要求，公司可向用户提供设备电路图、元器件清单等资料。

■ 包装及附件：治疗仪套好塑料包装袋后，放入包装箱内。

 电  源  线：   1根             经颅超声治疗头：   1只

电刺激探头：   2副             备 用 保 险 丝：   2个

■使用说明

A、仅使用超声治疗时：

   （1）将超声治疗导线插入仪器后面的“超声”输出插孔内。注意方向，插好后将两端螺丝拧紧。

   （2）确定各连接无误后打开电源开关，液晶屏显示如图界面1。点一下液晶屏任意处，进入界面2，此时屏幕上有三个选项：

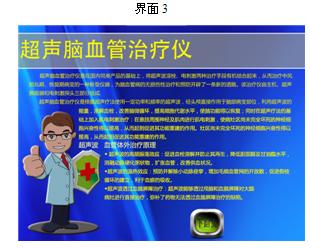

a、如点击“产品介绍”则进入界面3，该选项的内容为有关本产品的原理、适应症及禁忌症方面的相关介绍。可根据屏幕下方提示向下翻页进行查阅。点击“返回”返回上一步。

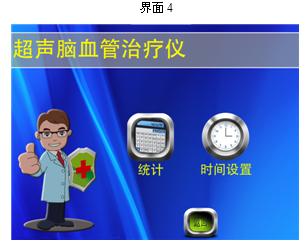

b、如点击“其他”则进入界面4，选择“统计”可查询治疗次数，选择“时间设置”可对日期时间进行设置。可根据屏幕下方提示向下操作，点击“返回”返回上一步。日期时间在出厂时已经调试好，建议如无特别需要不必更改。

c、如果对病人进行治疗则点击“开始治疗”，进入面5，先设置治疗时间，点击时间设置右边的“+”或“-”按钮可调节治疗时间。时间设定范围为“0-30”分钟 。（建议超声治疗时间为15分钟左右）。时间设定完毕点击屏幕左下角“开始”（点击后此键变成“停止”），超声治疗开始。

（3）建议治疗方法：

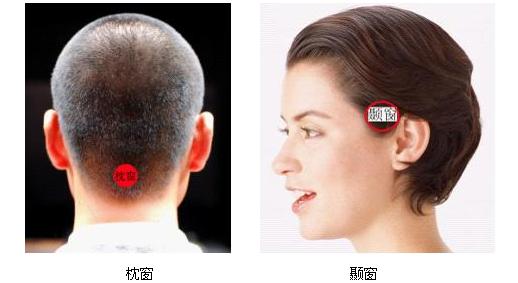

建议治疗方法一：把经颅超声治疗头上均匀涂抹超声耦合剂，贴放在颞窗或枕窗，并适当加压，用绷带固定紧。贴放位置依下表进行判断。

病灶区位置	建议固定位置
大脑左侧	左侧颞窗
大脑右侧	右侧颞窗
椎-基底动脉系统	枕窗

固定完成后，点击“开始”键（点击后此键变成“停止”），仪器开始工作并自动计时。

建议治疗方法二：把经颅超声治疗头上均匀涂抹超声耦合剂，贴放在病灶部位在头部相应的投射区，并适当加压。点击“开始”键（点击后此键变成“停止”），仪器开始工作并自动计时，将经颅超声治疗头固定在病灶部位进行溶栓治疗或在头部投射区做缓慢回旋或往返运动，速度一般1～2cm/s。如果找不到头部投射区，可将超声治疗头放在颈总动脉中上部。

   （4）“时间显示”窗动态显示治疗时间，“超声功率”窗显示超声功率“0.67”。 如在治疗过程中需要停止治疗，可点击屏幕左下角“停止”（点击后此键变成“开始”），此时时间停止计时，超声输出中断，再点击此键，恢复超声输出，计时继续。时间到达后，仪器自动中断超声输出，并伴有报警声。“超声功率”显示窗显示为“0”。如要继续超声输出，重新设定时间后可再点击“开始”。

B、在超声基础上加入电刺激治疗时：

（1）超声治疗参见程序A。

（2）将电刺激导线插入仪器后面“电刺激输出I”、“电刺激输出II”输出插孔内并拧紧前部的圆环。（注意对准销和槽的位置）。

（3）在电极片上均匀涂抹导电膏（也可不用导电膏），用胶布分别固定在患者运动障碍的主动收缩肌的起端和末端。

（4）在界面5，首先设置治疗时间，时间设定范围为“0-30”分钟 。注：电刺激治疗时间和超声治疗时间是共用的，若已经调好超声治疗时间，此步骤可略过。

（5）点击“开始” （点击后此键变成“停止”），注：此键也是和超声治疗是共用的。若已经开始超声治疗，此步骤可略过。

（6）工作状态下，点击电强度I及电强度II的“+”或“-”按钮，可分别调节两路电刺激强度。强度调节范围为0～99，医生可根据患者病情酌情增减电强度，一般调到35左右，调节过程中注意随时观察和询问病人感觉。

（7）如在治疗过程中需要暂时中断超声治疗，可点击屏幕右边人头像旁边的绿色按钮切断超声输出，再点击一次可恢复输出，此操作不影响电刺激治疗。如需暂时中断电刺激治疗，可点击屏幕右边电强度Ⅰ或电强度Ⅱ对应的绿色按钮切断电刺激输出，再点击一次可恢复输出，此操作不影响超声治疗。

C、关机：

治疗结束后，先将电极片和超声头与病人脱离，然后关闭电源开关。
