LZZBJ9-35型电流互感器

厂商 ：福建众杰汇电气有限公司

福建 福州
  • 主营产品：
  • 高压开关柜绝缘件
  • 高压带电显示器系列
  • 环网柜顶扩母线连接器
联系电话 ：13950430826
商品详细描述
概述
LZZBJ9-35型电流互感器适用于额定频率为50Hz或60Hz、额定电压为35kV的电力系统中，作电能计量、电流测量和继电保护用。
产品执行标准为GB 1208《电流互感器》。

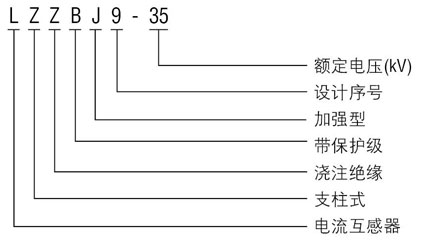

型号及其含义
正常使用条件
安装场所: 户内。
环境温度: 最高气温40℃；最低气温-5℃；日平均气温不超过 30℃。
大气条件: 大气中无严重污秽。
技术参数
产品型号
额定一次电流
(A)
准确级组合
额定输出
(VA)
额定短时热电流
(kA/s)
额定动稳定电流
(kA/s)
LZZBJ9-35
15
0.2/10P10
0.5/10P10
0.2/5P20
0.5/5P20
0.2/0.5/10P10
0.2/0.5/5P20
0.2/10P10/5P20
0.5/10P10/5P20
15/20
20/20
15/20
20/20
15/20/20
15/20/20
15/20/20
20/20/20
1.5/1
3.75
20
2/1
5
30
3/1
7.5
40
4/1
10
50
5/1
12.5
75
7.5/1
18.75
100
10/1
25
150
15/1
37.5
200
20/1
50
300
31.5/1
80
400
31.5/2
80
500
31.5/2
80
600
31.5/2
80
800
31.5/3
80
1000
31.5/3
80
1200
31.5/3
80
1500
31.5/3
80
2000
31.5/3
80
额定二次电流: 5A或1A。
额定绝缘水平：40.5/95/185kV。
结构与特点
    本型电流互感器为环氧树脂浇注全封闭结构，具有优良的绝缘性能和防潮能力。该产品轮廓清晰、外形美观，并容易做到表面清洁。二次接线处装有接线盒，接线盒正面和侧面各有一个孔与出线端配合供引出接线用，安全可靠。产品底板上有接地螺栓和铭牌及供安装用的四个安装孔。

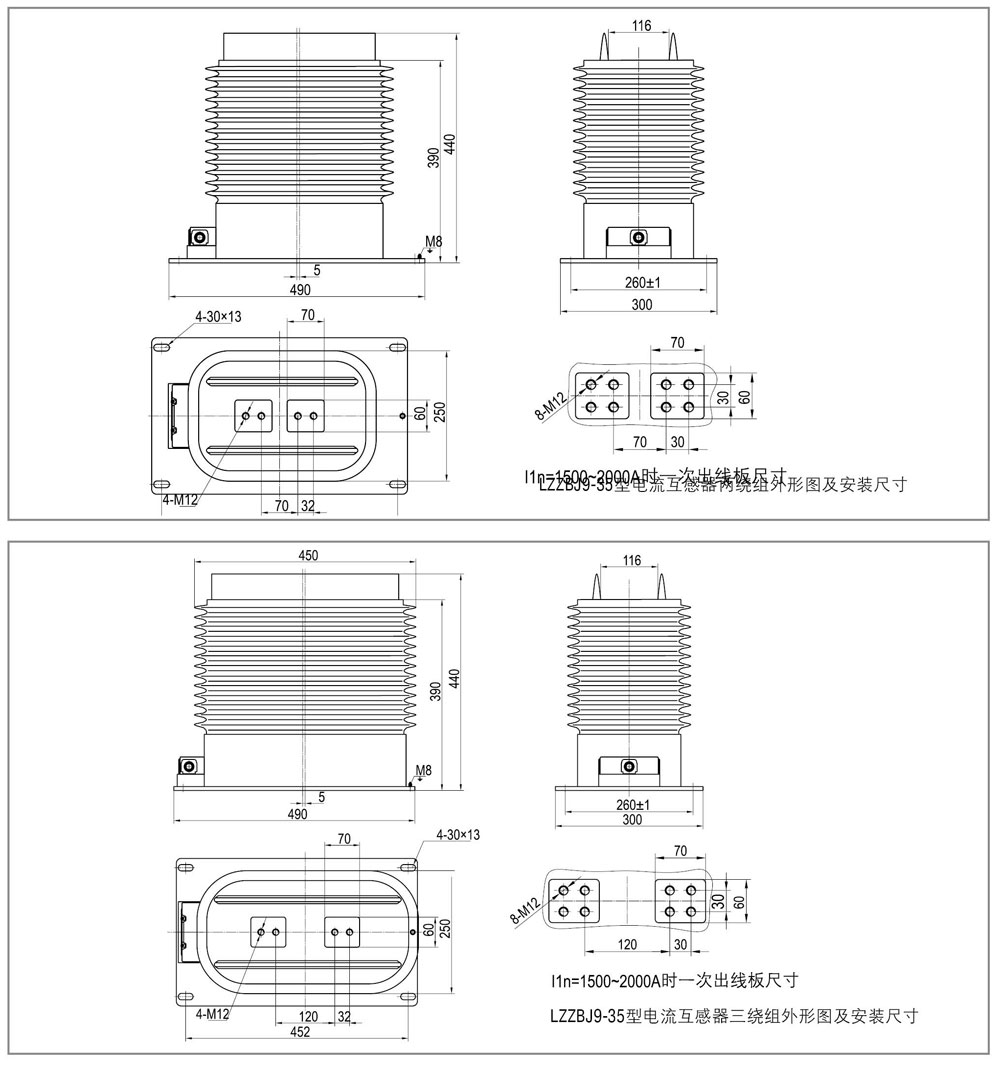

外形图及安装尺寸
订货须知
订货时请提供以下参数：
产品型号。
额定电流比 A。
准确级组合及额定输出 VA。
环境海拔高度 m。
注:用户如有特殊要求可与我公司协商确定。
